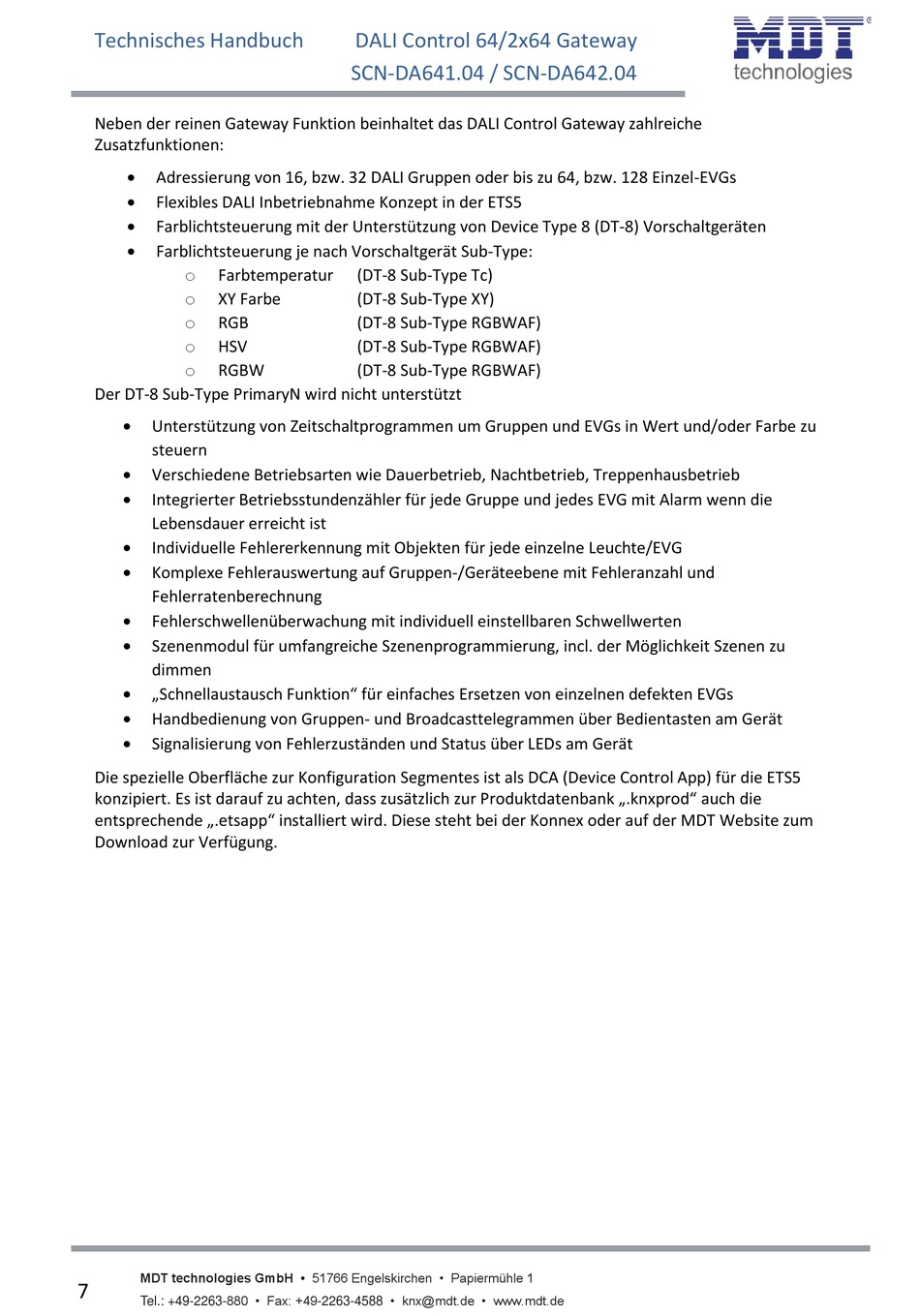

MDT Technologies SCN-DA641.04 Technisches Handbuch Seite 7

Technisches Handbuch
Neben der reinen Gateway Funktion beinhaltet das DALI Control Gateway zahlreiche
Zusatzfunktionen:

Adressierung von 16, bzw. 32 DALI Gruppen oder bis zu 64, bzw. 128 Einzel-EVGs

Flexibles DALI Inbetriebnahme Konzept in der ETS5

Farblichtsteuerung mit der Unterstützung von Device Type 8 (DT-8) Vorschaltgeräten

Farblichtsteuerung je nach Vorschaltgerät Sub-Type:
o
Farbtemperatur
o
XY Farbe
o
RGB
o
HSV
o
RGBW
Der DT-8 Sub-Type PrimaryN wird nicht unterstützt

Unterstützung von Zeitschaltprogrammen um Gruppen und EVGs in Wert und/oder Farbe zu
steuern

Verschiedene Betriebsarten wie Dauerbetrieb, Nachtbetrieb, Treppenhausbetrieb

Integrierter Betriebsstundenzähler für jede Gruppe und jedes EVG mit Alarm wenn die
Lebensdauer erreicht ist

Individuelle Fehlererkennung mit Objekten für jede einzelne Leuchte/EVG

Komplexe Fehlerauswertung auf Gruppen-/Geräteebene mit Fehleranzahl und
Fehlerratenberechnung

Fehlerschwellenüberwachung mit individuell einstellbaren Schwellwerten

Szenenmodul für umfangreiche Szenenprogrammierung, incl. der Möglichkeit Szenen zu
dimmen

„Schnellaustausch Funktion" für einfaches Ersetzen von einzelnen defekten EVGs

Handbedienung von Gruppen- und Broadcasttelegrammen über Bedientasten am Gerät

Signalisierung von Fehlerzuständen und Status über LEDs am Gerät
Die spezielle Oberfläche zur Konfiguration Segmentes ist als DCA (Device Control App) für die ETS5
konzipiert. Es ist darauf zu achten, dass zusätzlich zur Produktdatenbank „.knxprod" auch die
entsprechende „.etsapp" installiert wird. Diese steht bei der Konnex oder auf der MDT Website zum
Download zur Verfügung.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
7
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
DALI Control 64/2x64 Gateway
SCN-DA641.04 / SCN-DA642.04
(DT-8 Sub-Type Tc)
(DT-8 Sub-Type XY)
(DT-8 Sub-Type RGBWAF)
(DT-8 Sub-Type RGBWAF)
(DT-8 Sub-Type RGBWAF)
