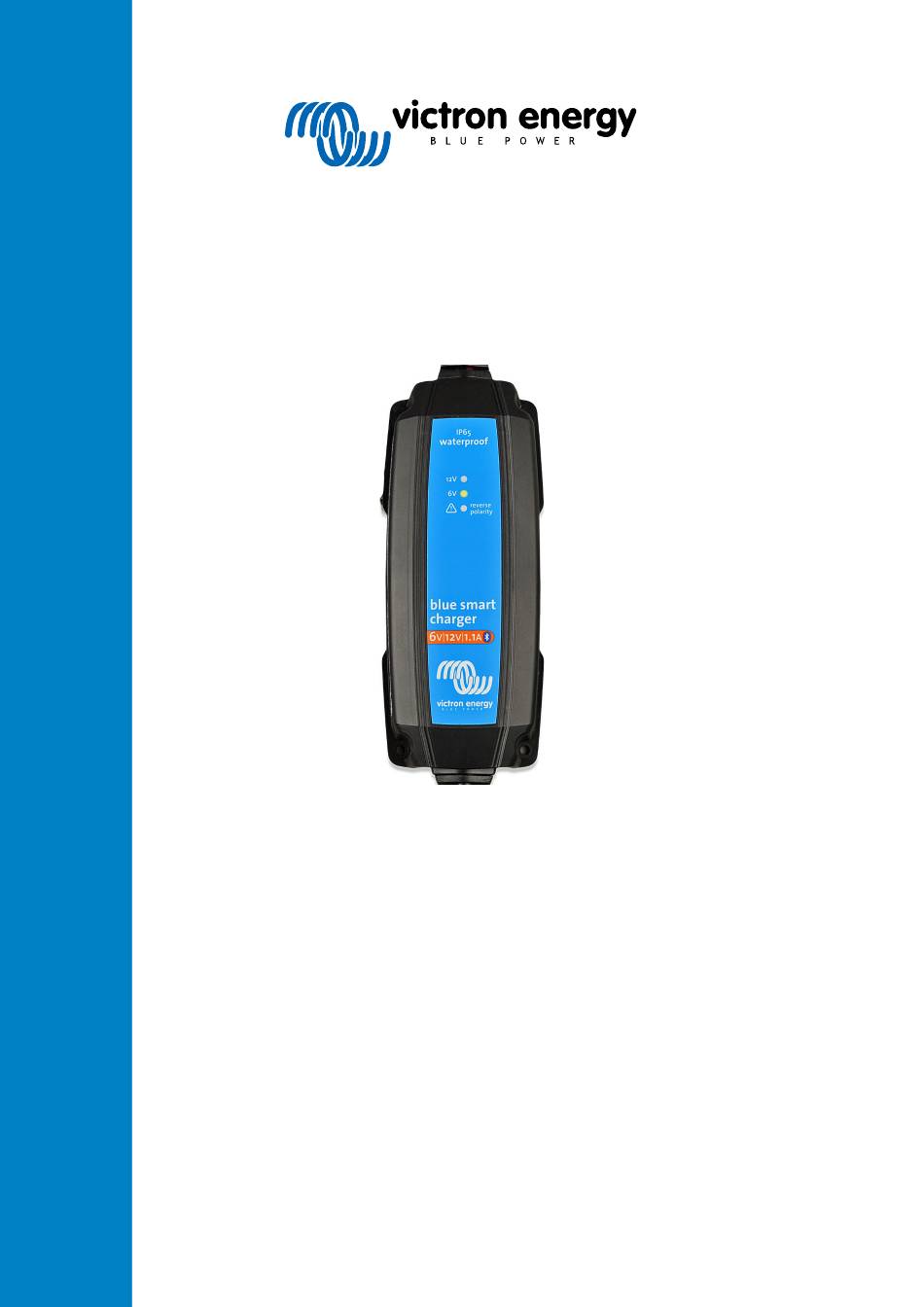

- Seite 1 DEUTSCH Blue Smart IP65 Charger 6V/12V - 1.1A | 100-240VAC Rev. 00 09/2021...
-
Seite 2: Inhaltsverzeichnis
Blue Smart IP65 Charger Inhaltsverzeichnis 1. Sicherheitshinweise ......................... 1 2. Schnellstartanleitung ........................ 2 3. Eigenschaften ......................... 4 4. Betrieb ..........................5 4.1. Ladealgorithmus ......................5 4.2. Temperaturkompensation ....................7 4.3. Beginnen eines neuen Ladezyklus ..................8 4.4. Schätzung der Ladezeit ..................... 9 5. -
Seite 3: Sicherheitshinweise
Blue Smart IP65 Charger 1. Sicherheitshinweise WARNHINWEIS: ALLE SICHERHEITSHINWEISE SORGFÄLTIG LESEN UND BEFOLGEN • Stellen Sie sicher, dass der Bereich um die Batterie und das Ladegerät richtig belüftet ist. • Decken Sie das Ladegerät nicht ab und legen Sie keine Gegenstände darauf. -
Seite 4: Schnellstartanleitung
Fuse Schließen Sie das Wechselstromkabel an eine Netzsteckdose an; die LEDs „12V“ (grün) und „6V“ (gelb) leuchten kurz auf, wenn das Blue Smart Charger-Ladegerät eingeschaltet ist. Die Batteriespannung wird vor der Prüfungsphase automatisch erkannt und eingestellt (je nach Spannung der angeschlossenen Batterie);... - Seite 5 Blue Smart IP65 Charger Konfigurieren Sie die Ladeeinstellungen nach Bedarf für den Batterietyp und die Kapazität. Prüfen und wählen Sie mit der VictronConnect App die entsprechende Einstellung für „Battery voltage“ (Batteriespannung), „Charge preset“ (Ladevoreinstellung) und „Maximum charge current“ (Maximaler Ladestrom) (Standard oder niedrig) direkt auf der Einstellungsseite aus - siehe Abschnitt 5.2 „Verwendung von VictronConnect“...
-
Seite 6: Eigenschaften
Batterien mit geringerer Kapazität mit einem Hochstrom-Ladegerät. k. Wiederherstellungsfunktion Die Blue Smart Charger Ladegeräte-Reihe versucht, eine stark entladene Batterie (sogar bis auf 0 V) mit geringem Strom wieder aufzuladen und den normalen Ladevorgang wieder aufzunehmen, sobald die Batteriespannung ausreichend angestiegen ist - viele andere Ladegeräte werden eine Batterie in diesem Zustand nicht erkennen. -
Seite 7: Betrieb
4. Betrieb 4.1. Ladealgorithmus Bei der Victron Blue Smart Charger Ladegeräte-Reihe handelt es sich um intelligente mehrstufige Batterieladegeräte, die speziell entwickelt wurden, um jeden Aufladezyklus und die Ladeerhaltung über längere Zeiträume zu optimieren. Der mehrstufige Ladealgorithmus umfasst die unten beschriebenen einzelnen Ladephasen: Prüfung... - Seite 8 Blue Smart IP65 Charger Die Dauer der Float-Phase ist ebenfalls anpassungsfähig und variiert zwischen 4 und 8 Stunden, abhängig von der Dauer der Absorptionsladephase, bei der das Ladegerät bestimmt, welche Batterie sich in der Speicherphase befindet. Speicherung Die Batteriespannung wird auf der konfigurierten Speicherspannung gehalten, die im Vergleich zur Erhaltungsspannung leicht reduziert ist, um die Gasung zu minimieren und die Batterielebensdauer zu verlängern, während die Batterie unbenutzt...
-
Seite 9: Temperaturkompensation
Blue Smart IP65 Charger 4.2. Temperaturkompensation Die Victron Blue Smart Charger Ladegeräte-Reihe kompensiert automatisch die konfigurierte Ladespannung in Abhängigkeit von der Umgebungstemperatur (außer im Li-Ionen-Modus oder bei manueller Deaktivierung). Die optimale Ladespannung einer Blei-Säure-Batterie variiert invers mit der Batterietemperatur; die automatische temperaturabhängige Ladespannungskompensation vermeidet die Notwendigkeit spezieller Ladespannungseinstellungen in... -
Seite 10: Beginnen Eines Neuen Ladezyklus
Blue Smart IP65 Charger 4.3. Beginnen eines neuen Ladezyklus Ein neuer Ladezyklus wird beginnen, wenn: 1. Die Bulk-Phase ist abgeschlossen und die Stromausgabe steigt für vier Sekunden auf den maximalen Ladestrom (aufgrund einer gleichzeitig angeschlossenen Last) 2. Wenn Re-Bulk-Strom konfiguriert ist; der Stromausgang übersteigt den Re-Bulk-Strom in der Float- oder Speicherphase für vier Sekunden (aufgrund einer gleichzeitig angeschlossenen Last) 3. -
Seite 11: Schätzung Der Ladezeit
Blue Smart IP65 Charger 4.4. Schätzung der Ladezeit Eine Blei-Säure-Batterie befindet sich nach Abschluss der Bulk-Ladephase bei etwa 80 % Ladezustand (SoC). Die Bulk-Phasen-Dauer T kann als T = Ah / I berechnet werden, wobei I der Ladestrom (ohne Lasten) und Ah die... -
Seite 12: Setup (Einstellung)
Blue Smart IP65 Charger 5. Setup (Einstellung) 5.1. Übersicht Es gibt 3 leicht wählbare integrierte Lademodi, die für die meisten gängigen Batterietypen geeignet sind, sowie eine optionale Wiederherstellungsphase, die einbezogen werden kann (mit Ausnahme des Li-Ionen-Modus). Alle vorgenommenen Einstellungen werden gespeichert und gehen nicht verloren, wenn das Ladegerät vom Netz oder von der Batterie getrennt wird. -
Seite 13: Verwendung Von Victronconnect
Aktivieren Sie Bluetooth auf dem Mobiltelefon oder Tablet (falls nicht bereits aktiviert). c. Öffnen Sie die VictronConnect-App und suchen Sie auf der Seite LOCAL nach dem Blue Smart Charger Ladegerät. Wenn es nicht automatisch erscheint, führen Sie einen Scan nach Geräten in Reichweite durch, indem Sie die Schaltfläche „Scan“... - Seite 14 Blue Smart IP65 Charger Rufen Sie das Einstellungsmenü auf, indem Sie das Symbol „Einstellung“ (Zahnrad) in der oberen rechten Ecke wählen. g. Wählen Sie die gewünschte „Battery voltage“ (Batteriespannung), „Charge preset“ (Ladevoreinstellung) und den „Maximum charge current“ (maximalen Ladestrom) (Standard oder niedrig) direkt aus der Einstellungsliste.
-
Seite 15: Bluetooth
Blue Smart IP65 Charger 5.3. Bluetooth 5.3.1. Ändern des PIN-Codes Um eine nicht autorisierte Bluetooth-Verbindung zu verhindern, wird dringend empfohlen, den Standard-PIN-Code zu ändern. So ändern Sie den Bluetooth-PIN-Code: a. Vervollständigen Sie die anfängliche Bluetooth-Kopplung und -Verbindung unter Verwendung des Standard-PIN-Codes (000000) b. - Seite 16 Blue Smart IP65 Charger e. Geben Sie den aktuellen und den neuen PIN-Code (zweimal) ein und wählen Sie dann OK; vermeiden Sie die Verwendung eines offensichtlichen PIN-Codes, der für andere Personen leicht zu erraten ist, wie z. B. 111111 oder 123456.
-
Seite 17: Zurücksetzen Des Pin-Codes
Verwendung von VictronConnect So setzen Sie den Bluetooth-PIN-Code zurück: 1. Suchen Sie das Blue Smart Charger Ladegerät auf der Seite LOCAL und wählen Sie das Symbol „Geräteoptionen“ (drei vertikale Punkte) auf der rechten Seite der Beschreibung. 2. Wählen Sie „Reset PIN code“ (PIN-Code zurücksetzen) aus der Pop-up-Eingabeaufforderung. -
Seite 18: Bluetooth Deaktivieren
Blue Smart IP65 Charger 5.3.3. Bluetooth deaktivieren Auf Wunsch ist es möglich, die Bluetooth-Kommunikation vollständig zu deaktivieren. Normalerweise ist es nicht notwendig, Bluetooth zu deaktivieren, da der unbefugte Zugriff mit einem PIN-Code geschützt ist, aber in bestimmten Situationen kann dies für ein noch höheres Sicherheitsniveau erforderlich sein. - Seite 19 Blue Smart IP65 Charger e. Markieren Sie das Kontrollkästchen und wählen Sie dann zur Bestätigung „OK“. Bluetooth wird nun deaktiviert, außer für 30 Sekunden nach jedem Einschalten. Option Nr. 2: Deaktiviert (dauerhaft und unumkehrbar) Hinweis: Diese Option deaktiviert Bluetooth dauerhaft; verwenden Sie diese Option mit äußerster Vorsicht, da dieses Verfahren unumkehrbar ist.
- Seite 20 Blue Smart IP65 Charger e. Falls Sie sicher sind, dass Sie Bluetooth dauerhaft deaktivieren möchten, markieren Sie das Kontrollkästchen und wählen Sie dann „OK“. Um zu verhindern, dass Bluetooth versehentlich dauerhaft deaktiviert wird, ist ein vierstelliger Code vorgesehen. Wenn Sie sicher sind, dass Sie Bluetooth dauerhaft deaktivieren möchten, geben Sie den Code ein und wählen Sie „OK“.
-
Seite 21: Erneute Aktivierung Von Bluetooth
Alle aktiven Bluetooth-Verbindungen werden getrennt d. Alle Bluetooth-Kopplungsinformationen werden gelöscht Anschließend ist es auch notwendig, vor dem Versuch einer erneuten Verbindung die Bluetooth- Kopplungsinformationen des Blue Smart Charger Ladegeräts von allen zuvor gekoppelten Geräten (Mobiltelefonen oder Tablets) zu entfernen/zu löschen. Seite 19... -
Seite 22: Systemrückstellung
Blue Smart IP65 Charger 5.4. Systemrückstellung Es ist möglich, eine vollständige Systemrückstellung durchzuführen, um alle Ladegerät-/Batterie-bezogenen Einstellungen auf ihren Standardwert zurückzusetzen; dazu kann die VictronConnect App verwendet werden. Beachten Sie, dass dadurch keine Bluetooth bezogenen Einstellungen, wie z.B. der PIN-Code oder Kopplungsinformationen, zurückgesetzt werden. -
Seite 23: Überwachung
Blue Smart IP65 Charger 6. Überwachung Der Ladevorgang und die Aufladestatistik können mit einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet) mit der VictronConnect-App live oder nach dem Aufladen genau überwacht werden. Es stehen 3 verschiedene Übersichtsbildschirme zur Verfügung (STATUS, GRAFIK und VERLAUF), die jeweils unterschiedliche Überwachungs- oder Verlaufsdaten anzeigen, die sich über die letzten 40 Ladezyklen erstrecken. -
Seite 24: Kurvenbildschirm
Blue Smart IP65 Charger 6.2. Kurvenbildschirm Der Kurvenbildschirm bietet eine leicht verständliche grafische Darstellung der einzelnen Ladephasen in Bezug auf Batteriespannung und Ladestrom. Die aktive Ladephase wird ebenfalls hervorgehoben und unten zusammen mit einer kurzen Erläuterung angegeben. Seite 22 Überwachung... -
Seite 25: Verlaufsbildschirm
Blue Smart IP65 Charger 6.3. Verlaufsbildschirm Der Bildschirm VERLAUF ist eine sehr aussagekräftige Referenz, da er Verlaufsdaten im Laufe der Lebensdauer des Ladegeräts und detaillierte Statistiken für die letzten 40 Ladezyklen enthält (auch wenn der Ladezyklus nur teilweise abgeschlossen ist). - Seite 26 Blue Smart IP65 Charger a. Statistik des Ladezyklus Zyklusübersicht Erweiterbares Balkendiagramm, das die in jeder Ladephase verbrachte Zeit und die während jeder Ladephase bereitgestellte Ladekapazität (in Ah) anzeigt ii. Status Bestätigt, ob der Ladezyklus erfolgreich abgeschlossen wurde oder ob er aus irgendeinem Grund vorzeitig beendet/ unterbrochen wurde, einschließlich des Grundes/der Ursache...
-
Seite 27: Erweiterte Konfiguration
Blue Smart IP65 Charger 7. Erweiterte Konfiguration In speziellen Anwendungsfällen, in denen die integrierten Lademodi für den zu ladenden Batterietyp nicht geeignet/ideal sind oder der Batteriehersteller bestimmte Ladeparameter empfiehlt und eine Feinabstimmung erwünscht ist, ist eine erweiterte Konfiguration mit einem Bluetooth-fähigen Gerät (wie z.B. einem Mobiltelefon oder Tablet) unter Verwendung der VictronConnect- App möglich. - Seite 28 Blue Smart IP65 Charger So rufen Sie das Menü „Erweiterte Einstellungen“ auf: a. Rufen Sie das Menü „Einstellungen“ auf, indem Sie das Symbol „Einstellungen“ (Zahnrad) in der oberen rechten Ecke wählen. b. Aktivieren Sie den Schalter „Erweiterte Einstellungen“ und wählen Sie dann „OK“.
- Seite 29 Blue Smart IP65 Charger Auto Die Batteriespannung wird automatisch erkannt und vor der Prüfungsphase eingestellt (je nach Spannung der angeschlossenen Batterie). Beachten Sie, dass bei stark entladenen Batterien die automatische Erkennung der Batteriespannung fehlerhaft sein kann; in diesem Fall muss die Batteriespannung manuell eingestellt werden.
-
Seite 30: Expertenmodus-Einstellungen
Blue Smart IP65 Charger 7.2. Expertenmodus-Einstellungen Der Expertenmodus erweitert das erweiterte Einstellungsmenü noch weiter, um speziellere Konfigurationseinstellungen zu ermöglichen. Seite 28 Erweiterte Konfiguration... - Seite 31 Blue Smart IP65 Charger So rufen Sie das Menü „Expertenmodus“ auf: a. Öffnen Sie das Menü „Erweiterte Einstellungen“ und aktivieren Sie die „benutzerdefinierte“ Konfiguration - siehe Abschnitt 7.1 „Erweiterte Einstellungen“ für Anweisungen. b. Aktivieren Sie den Schalter „Expertenmodus“ und wählen Sie dann „OK“.
- Seite 32 Blue Smart IP65 Charger Konstantspannungsphase sofort beendet und das Ladegerät geht in die Ladeerhaltungsphase oder Speicherungsphase über. iv. Wiederholte Konstantspannungsphase Die Einstellung der wiederholten Absorptionszeit ermöglicht die Konfiguration der verstrichenen Zeit zwischen jedem automatischen Auffrischungsladezyklus (1 h in der Absorptionsphase).
-
Seite 33: Stromversorgungsfunktion
Blue Smart IP65 Charger 7.3. Stromversorgungsfunktion Die Victron Blue Smart Charger Ladegeräte-Reihe eignet sich auch für den Einsatz als Gleichstromversorgung, um Geräte ohne angeschlossene Batterie (oder während sie ebenfalls an eine Batterie angeschlossen sind) zu betreiben. Während es immer noch möglich ist, das Ladegerät als Stromversorgung zu verwenden, ohne irgendwelche Einstellungen zu ändern, gibt es für diesen Zweck/diese Verwendung einen speziellen „Stromversorgungs“-Modus. -
Seite 34: Technische Angaben
Blue Smart IP65 Charger 8. Technische Angaben Blue Smart IP65 Ladegerät 12 V 4 / 5 / 7 / 10 / 15 / 25 A Eingangsspannung und Frequenzbereich 180 - 265 VAC | 45 - 65 Hz Wirkungsgrad 82 % Stromverbrauch im Standby-Betrieb <0,5 W... -
Seite 35: Gewährleistung
Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten. -
Seite 36: Anhang
Blue Smart IP65 Charger 10. Anhang Seite 34 Anhang... -
Seite 37: Gehäuseabmessungen
Blue Smart IP65 Charger 10.1. Gehäuseabmessungen Seite 35 Anhang...
