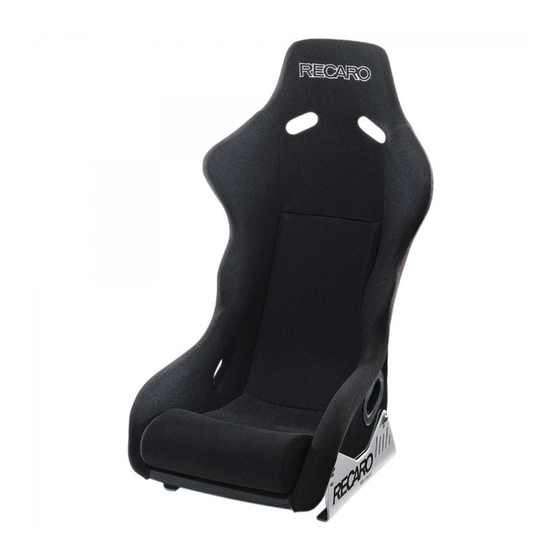

RECARO APEX Bedienungsanleitung

RECARO APEX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
RECARO ApEx, RECARO pROfi SpG,
RECARO pROfi SpA
Bedienungsanleitung / Operating instructions / instructions d'utilisation /
instrucciones de uso / 操作说明书 / 取扱説明書
Hinweis für Deutschland: Diese Bedienungsanleitung muss aus Haftungs- und Informationsgründen unbedingt den
Fahrzeugbedienungsanleitungen beigelegt werden.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RECARO APEX

Inhaltszusammenfassung für RECARO APEX

  • Seite 1 All manuals and user guides at all-guides.com RECARO ApEx, RECARO pROfi SpG, RECARO pROfi SpA Bedienungsanleitung / Operating instructions / instructions d’utilisation / instrucciones de uso / 操作说明书 / 取扱説明書 Hinweis für Deutschland: Diese Bedienungsanleitung muss aus Haftungs- und Informationsgründen unbedingt den...
  • Seite 2 All manuals and user guides at all-guides.com DE – Bedienungsanleitung ..................4 EN – Operating instructions ..................9 FR – Instructions d’utilisation ................14 ES – Instrucciones de uso ..................19 ZH – 操作说明书 ......................24 JA - 取扱説明書 .......................29...
  • Seite 3 All manuals and user guides at all-guides.com 1 4 6 5...

  • Seite 4: Inhaltsverzeichnis

    1. Allgemeine Informationen 2.1. Haftungsausschluss 1.1. Einführung Wenn Sie ihre RECARO Rennschale nicht entspre­ Mit der RECARO Rennschale haben Sie sich für chend dieser Anleitung bedienen oder die RECARO eine qualitativ hochwertige Rennschale entschie­ Rennschale oder die Einbauten ver ändern, ist die den, die sowohl Sicherheit als auch Komfort im Rennsport bietet.

  • Seite 5: Einbauvorschriften

    Vorgaben des jeweils nationalen Motorsport­ setzt werden. verbands (in Deutschland: DMSB – Deutscher Motorsport Bund) oder der FIA (fédération inter­ „ für die Rennschalen RECARO Apex, RECARO nationale de l‘automobile) gemäß der geltenden Profi SPG und RECARO Profi SPA sowie für Bestimmungen in der jeweiligen geltenden fassung die RECARO Adapter 360942 liegt keine ABE vorgenommen werden (DMSB ­...

  • Seite 6: Installation

    Das Zusammenspiel von Rennschale und Adapter ist maßgebend für das Verhalten des Gesamt­ Ausrichtung der Adapter systems Sitz. „ Montieren Sie die Rennschalen RECARO HINWEIS Apex, RECARO Profi SPG und RECARO Profi SpA nur zusammen mit den entsprechend Auf den innenseiten der beiden Adapter ist jeweils freigeprüften RECARO Adaptern 360942.

  • Seite 7: Schutz Am Hans-System Anbringen (Bild D)

    All manuals and user guides at all-guides.com Schlussmontage 3.5. Polster der Rückenlehne anpassen (Bilder E und F) „ Ziehen Sie alle 4 Befestigungsschrauben (10) mit einem Anziehdrehmoment von 22 Nm Die zugehörigen Zeichnungen finden Sie +2/–3 Nm fest. auf Seite 3. gEFAHR Zur Unterstützung der Lendenwirbel befindet sich in der Rückenlehne ein polsterkeil.

  • Seite 8: Bedienung

    Motorsport. grundreinigung „ Bei sicherheitsrelevanten Beschädigungen ersetzen Sie die Renn schale sofort und stellen „ Reinigen Sie den Bezug ihrer RECARO Renn­ Sie sicher, dass die beschädigte Rennschale schale nach längerem Gebrauch mit einem nicht wieder in einem fahrzeug eingesetzt handels üblichen Trockenschaum­Reiniger.

  • Seite 9: General Information

    2.1. Exclusion of liability By choosing the RECARO racing shell, you’ve opted for a high­quality seat that provides both if you do not use your RECARO racing shell as safety and comfort. described in these instructions or if you modify the RECARO racing shell or the fittings, RECARO shall accept no liability insofar as is permitted by law.

  • Seite 10: Correct Use

    360942. Sportive Nationale) or the FIA (fédération interna­ tionale de l‘automobile) as per the respective appli­ „ There is no general permit for the RECARO cable version of the regulations that apply. Apex, RECARO Profi SPG und RECARO Profi SpA racing shells and for the RECARO adapt­...

  • Seite 11: Positioning The Racing Shell In The Vehicle

    Aligning the adapters behaves. „ Install the RECARO Apex, RECARO Profi NOtICE SPG und RECARO Profi SPA racing shells only with the independently tested RECARO On each of the insides of the two adapters there adapters 360942. is a black arrow on a white background Only this provides the necessary safety in „...
  • Seite 12 All manuals and user guides at all-guides.com Final installation 3.5. Adapt the backrest cushion (Figures E and F) „ Tighten all 4 mounting screws (10) with a tight­ ening torque of 22 Nm +2/–3 Nm. Refer to Page 3 for the associated drawings.

  • Seite 13: Cleaning And Care

    „ Use a standard dry foam cleaner to clean the put back into a vehicle. cover of your RECARO racing shell after it has been in use for a long time. This freshens up the cover and restores the original shine to the DANgER colours.

  • Seite 14: Informations Générales

    2.1. Exclusion de responsabilité 1.1. Introduction Dans la mesure légalement admissible, RECARO Avec le baquet sport RECARO, vous avez opté décline toute responsabilité si le baquet sport pour un baquet sport de haute qualité qui vous RECARO n’est pas utilisé conformément aux pré­...

  • Seite 15: Prescriptions De Montage

    „ Utilisez les vis microcapsulées jointes pour un seul vissage. „ Serrez toutes les vis au couple de serrage indi­ „ Les baquets sport RECARO qui ont été exposés qué. à des sollicitations occasionnées par un accident (accident de course ou collision) ne peuvent plus être utilisés.

  • Seite 16: Installation

    à la page 3. L'interaction du baquet sport et de l'adaptateur est déterminante pour le comportement du système Alignement des adaptateurs d'ensemble du siège. „ Montez les baquets sport RECARO Apex, INDICAtION RECARO Profi SPG und RECARO Profi SPA uniquement ensemble avec les adaptateurs Une flèche noire sur fond blanc est visible res­...
  • Seite 17 All manuals and user guides at all-guides.com Fixation du baquet sport (Illustration C) 3.5. Adaptation du coussin du dossier (Illustrations E et F) 1. positionnez le baquet sport (1) entre les adaptateurs (4). Vous trouverez les schémas correspon- 2. fixez le baquet sport (1) à l’arrière sur les dants à...

  • Seite 18: Utilisation

    „ Nettoyez le revêtement de votre baquet sport être utilisé dans un véhicule. RECARO avec une mousse de nettoyage à sec usuelle au bout d’une durée d’utilisation prolon­ gée. De la sorte, le revêtement est rafraîchi et DANgER les couleurs retrouvent leur brillant d’origine.

  • Seite 19: Información General

    1.1. Introducción 2.1. Exención de responsabilidad Con la adquisición del asiento deportivo RECARO Si no utiliza su asiento deportivo RECARO siguien­ se ha decidido por un asiento de primera calidad do las presentes instrucciones o si modifica el asi­ que le ofrece seguridad y comodidad para el depor­...

  • Seite 20: Cualificación Del Personal

    RECARO homologados. ciones correspondientes de la asociación nacional de deportes de motor (en Alemania: DMSB – aso­ „ para los asientos deportivos RECARO Apex, ciación alemana de deportes de motor) o de la RECARO Profi SPG y RECARO Profi SPA y FIA (fédération internationale de l‘Automobile), de para los adaptadores 360942 RECARO no acuerdo con las disposiciones válidas en su re­...

  • Seite 21: Instalación

    La combinación de asiento deportivo y adaptador es esencial para el comportamiento del sistema Orientación de los adaptadores completo del asiento. „ Monte los asientos deportivos RECARO Apex, NOtA RECARO Profi SPG y RECARO Profi SPA solo junto con los correspondientes adaptado­ En los lados interiores de los dos adaptadores res 360942 RECARO homologados.
  • Seite 22 All manuals and user guides at all-guides.com Montaje final 3.5. Adaptación del acolchado del respaldo (imágenes E y F) „ Apriete los 4 tornillos de fijación (10) con un par de apriete de 22 Nm +2/–3 Nm. los dibujos correspondientes se encuen- tran en la página 3. PElIgRo En el respaldo hay una cuña acolchada para el Peligro de sufrir lesiones graves en caso de apoyo de la vértebra lumbar.

  • Seite 23: Operación

    „ Limpie la funda de su asiento deportivo RECARO con un limpiador de espuma seca habitual después de un uso prolongado. De este PElIgRo modo se renueva la funda y los colores recupe­...
  • Seite 24 3. 安装 ............... 26 • 产品安全性受限或丢失 4. 操作 ............... 28 用于帮助理解的额外信息 5. 清洁和保养 ............ 28 2. 一般安全提示 1. 一般信息 2.1. 免责声明 如果未按照本说明书操作您的 RECARO 赛车座椅， 1.1. 引言 或者对 RECARO 赛车座椅或其安装作出了改动，则 RECARO 公司在法律允许的范围内不承担相关责任。 RECARO 赛车座椅是一款高质量的赛车座椅，这款产 品为赛车运动将安全性和舒适性完美融合。 任何对 RECARO 赛车座椅作出的改动，或者错误操作 都会导致保修权失效的后果。 1.2. 符号和信号词...
  • Seite 25 All manuals and user guides at all-guides.com 2.3. 按规定使用 2.5. 安装规定 „ 赛车座椅 RECARO Apex、RECARO Profi SPG 和 汽车中赛车座椅和转接件的固定，以及由此所导致的 RECARO Profi SPA 仅允许和获得批准使用的 汽车结构变更必须按照相应国家汽车运动协会（德 RECARO 转接件 360942 组合用于赛车运动。 国：DMSB – 德国汽车运动协会）或者 FIA （国际 汽车联合会）的规定符合相应现行有效版本的适用条 „ 赛车座椅 RECARO Apex、RECARO Profi SPG 和...
  • Seite 26 All manuals and user guides at all-guides.com 3. 安装 3.3. 安装流程 相关图纸请参见第 3 页。 提示 赛车座椅和转接件之间的相互协调决定了整个座椅 系统的性能。 转接件的对齐 „ 赛车座椅 RECARO Apex、RECARO Profi SPG 和 RECARO Profi SPA 只能搭配获得批准使用的 提示 RECARO 转接件 360942 进行安装。 只有这样才能够为赛车运动提供必要的安全 两个转接件的内侧都分别可以看到一个背景色为白 性。 色的黑色箭头。 „ 在汽车内安装转接件的时候请确保箭头朝向驾...
  • Seite 27 All manuals and user guides at all-guides.com 最终安装 3.5. 调整座椅靠背的软垫（图 E 和 F） „ 用 22 Nm +2/–3 Nm 的扭矩拧紧所有 4 个固定 相关图纸请参见第 3 页 。 螺栓 (10)。 危险 为了对腰椎进行支撑，在座椅靠背中装有一个楔形软 垫。可借此按照车手的个人需要调整赛车座椅。 如果赛车座椅从锚固件中松脱，则会导致重伤的 基本位置位于座椅靠垫上缘以下 200 mm 处。 危险。 „ 请用力将座椅靠背垫 (3) 从座椅靠背的尼龙搭扣 „...
  • Seite 28 驾驶汽车的时候如果使用了损坏的赛车座椅则会有 „ 请在用相关用剂处理整个座椅之前，首先对不 生命危险！ 显眼的位置试验一下这些保养和清洁剂的效果。 „ 请在每次使用之前检查赛车座椅和转接件是 否损坏，例如：裂纹、凸起、凹陷或者类似缺 5.1. 蒙皮的清洁 陷。 „ 如果确定发生损坏，请将其送往汽车运动专业 基本清洁 修车厂进行维修。 „ 请在长期使用之后用市售的干泡沫清洁剂清洁您 „ 如果存在安全相关的损坏现象，请立即更换赛 的 RECARO 赛车座椅蒙皮。借此可以使蒙皮焕然 车座椅，并确保损坏的赛车座椅不会再被用于 一新，并使其颜色恢复原有的亮度。 汽车。 „ 请始终对整面进行清洁，不要只清洁个别位置。 这样可以避免产生不美观的边缘。 „ 对蒙皮进行清洁之后，至少要进行 48 小时的干 危险 燥。 使用不再允许使用的赛车座椅会导致生命危险！ 清除污迹 „ 赛车座椅使用时间最长不得超过审批标贴上所 „ 尽可能立即清除污迹。...
  • Seite 29 総合安全情報 • 製品や製品環境の損傷 • 製品の機能性の制限 ............31 取付け • 製品の安全性の制限または喪失 操作 .............. 33 理解を深めるための追加の注記 クリーニングとメンテナンス ....33 2. 総合安全情報 2.1. 免責事項 1. 一般的な情報 これらのマニュアルに従ってRECAROレーシングシェ ルを使用せず、またはRECAROレーシングシェルまた 1.1. はじめに は取り付けを変更した場合には、RECAROの責任は、 RECAROレーシングシェルによって、あなたは、レー 法的に許容される範囲で除外されます。 スでの安全性と快適性を共に提供する高品質レーシ 加えて、RECAROレーシングシェルのあらゆる変更 ングシェルを選択されたのです。 または不正操作は、保証請求権の喪失を伴うこと になります。 1.2. 記号および信号語 本書では、以下の記号と信号語が使用されます。 2.2. 適切な取り付け...
  • Seite 30 々のモータースポーツ協会 (ドイツでは:DMSB - ド することができます。 イツモータースポーツ協会) 、またはFIA (国際ド イツ自動車連盟) の仕様に従って、それぞれの有 „ レーシングシェルRECARO Apex、RECARO Profi 効な版の法令に基づいて実施する必要があります SPG および RECARO Profi SPA と RECAROアダプ (DMSB - 自動車レースマニュアル: 一般的な用語と タ360942には、 ABE(ドイツの公道で使用するの 安全への説明(FIA - と DMSB グループ)3.3 /FIA - に必要な一般営業許可）はありません。レーシ 国際スポーツ コード: 付録 J - タイプ253、タイ...
  • Seite 31 All manuals and user guides at all-guides.com 3. 取付け 3.3. 取り付けの順序 添付の図面は、3ページで参照してくださ 注記 い。 レーシングシェルとアダプタの相互作用はシート の全システムの動作を決定づけるものです。 アダプタの調整 „ レーシングシェルRECARO Apex、RECARO Profi SPG および RECARO Profi SPAは、該当する 注記 RECAROアダプタ360942 でのみ取り付けること ができます。 2 つのアダプタの内部に、その都度白の地に黒い その場合にのみレースに必要な安全性を確保 矢印が 表示されます。 できます。 „ 矢印が進行方向を示すように、車両内にアダ プタを取り付けます。 3.1. 車両にレーシングシェルを配置する...
  • Seite 32 All manuals and user guides at all-guides.com 取り付けの完成 3.5. バックレストクッションの調整(図EおよびF) „ 22 Nm +2/–3 Nm の締付けトルクで 4 添付の図面は、3ページで参照してくださ 本の固定ねじ (10) ですべてを締め付けます。 い。 危険 腰椎サポート用にバックレストにはクッションウ ェッジがあります。それによってレーシングシェ レーシングシェルが固定具からはずれることによ ルは個々のドライバーのニーズに応えることがで る重傷の危険。 きます。 „ レーシングシェルの取り付けには、付属のマ 基本位置は、バックレストクッションの上端よりも イクロカプセル化されたねじのみを使用して 200 mm下方にあります。 下さい。 „ バックレストのベルクロテープからバックレス „ 付属のマイクロカプセル化されたねじは、一 トクッション...
  • Seite 33 る場合の生死に関わる危険！ グ剤の指示に従って下さい。 „ ご使用の前に、レーシングシェルとアダプタ „ 該当する洗剤をシート全体に施す前に、まず目 の亀裂、へこみ、へこみや同様の欠陥などの 立たない個所で、メンテナンスあるいはクリー 損傷を慎重にご確認下さい。 ニング剤の効果を試してみて下さい。 „ 損傷が見つかった場合は、モータースポーツ 専門のワークショップにお問い合わせくださ 5.1. カバーのクリーニング い。 基本的なクリーニング „ セキュリティ関連の損傷がある場合には、す ぐにレーシングシェルを交換し、破損したレ „ 長時間使用した後、RECAROレーシングシェル ーシングシェルを車両に使用していないこと のカバーを業務用乾燥泡クリーナーできれいに を確認してください。 します。それによってカバーはリフレッシュさ れ、色は、元の明るさを取り戻します。 „ 個々の個所だけではなく、常に全領域をクリー 危険 ニングしてください。そうすることで縁が見苦 しくならないようにしてください。 許容範囲外のレーシングシェルを使用する場合の „ クリーニング後少なくとも48時間、カバーを乾 生死に関わる危険！ 燥させてください。 „ 最大限ホモロゲーションラベルに記載されて いる通りにレーシングシェルを使用して下さ...
  • Seite 34 All manuals and user guides at all-guides.com RECARO Automotive Ltd. & Co. KG Stuttgarter Straße 73 73230 Kirchheim/Teck Deutschland Telefon: +49 7021 93-5000 Telefax: +49 7021 93-5339 E-Mail: info@recaro-automotive.com Internet: www.recaro-automotive.com...
