3. Anschluss
Verbinden Sie das Powermodul, Art. 5205 mit einem Licht-
transformator (z. B. Viessmann Art. 5200) und schließen
Sie dann die Stromverbraucher wie in Abb. 1 und Abb. 2
gezeigt an.
Nutzen Sie den 16 V-Ausgang des Lichttransformators, Art.
5200, beträgt die Ausgangsspannung am Powermodul 22 V.
Für eine etwas gedämpftere Beleuchtung nutzen Sie
den 10 V-Ausgang des Trafos. Die Ausgangsspannung
am Powermodul liegt dann bei 12 V (siehe Anleitung des
Lichttransformators Art. 5200).
Zur Erweiterung um zusätzliche Steckplätze verwenden
Sie die Steck-Verteilerleiste, Art. 6049. Stecken Sie dazu
die Drahtenden der Anschlusskabel von Art. 6049 in die
Buchsen der Leiste auf dem Powermodul.
Wir empfehlen je Powermodul die Verwendung von
maximal vier Steck-Verteilerleisten, die parallelgeschaltet
werden. Beachten Sie dabei die Belastbarkeit des Power-
moduls.
Wenn der Überlastschutz ausgelöst hat, schalten Sie das
Powermodul für mindestens eine Minute ab. Die Sicherung
stellt sich dann automatisch zurück.

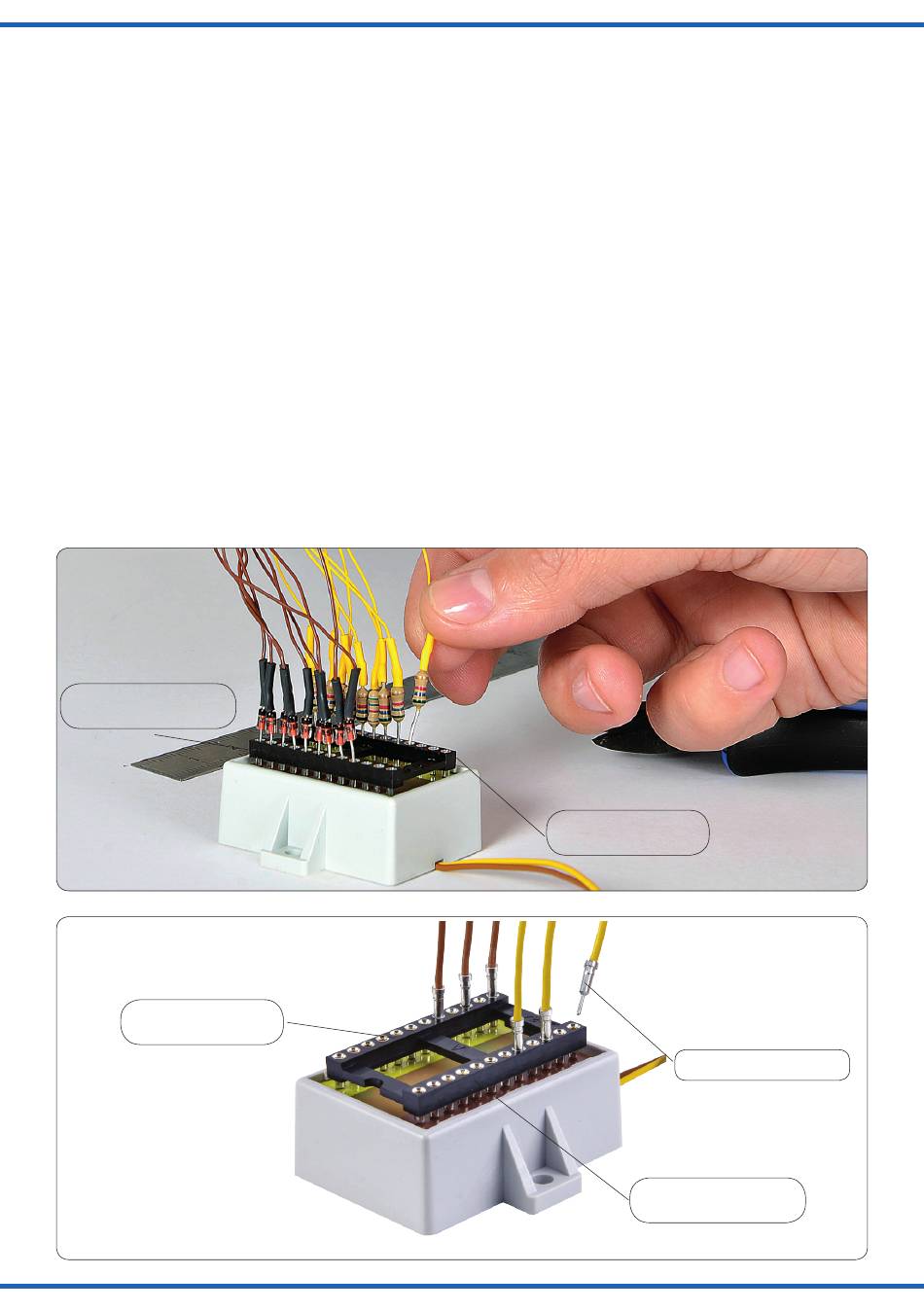

Abb. 1
Braune Anschlussleiste
Brown plug-in rail
Abb. 2
Gelbe Anschlussleiste
Yellow plug-in rail
3. Connection
Connect the power module, item 5205 to a transformer
(e. g. Viessmann item 5200) and connect the lighting as
shown in fig. 1 and fig. 2.
If you use the 16 V output of the transformer, item 5200,
the output voltage of the power module is 22 V. For re-
duced lighting, please use the 10 V output of the trans-
former. The output voltage is about 12 V (see manual of
the transformer item 5200).
For more plug-in positions use the plug-in rail, item 6049.
Put the wire ends of the leads of item 6049 into the sock-
ets of the power module.
We recommend to use max. 4 plug-in rails with one power
module, which are switched parallel. Please note the maxi-
mum power rating of the power module.
Once the overload protection has been triggered, switch
off the module for at least one minute. Then protection
will start automatically again.
Gelbe Anschlussleiste
Yellow plug-in rail
Braune Anschlussleiste
Brown plug-in rail
Fig. 1
Fig. 2
Art./Item 6044
3
