Einstellung
Rückmeldung

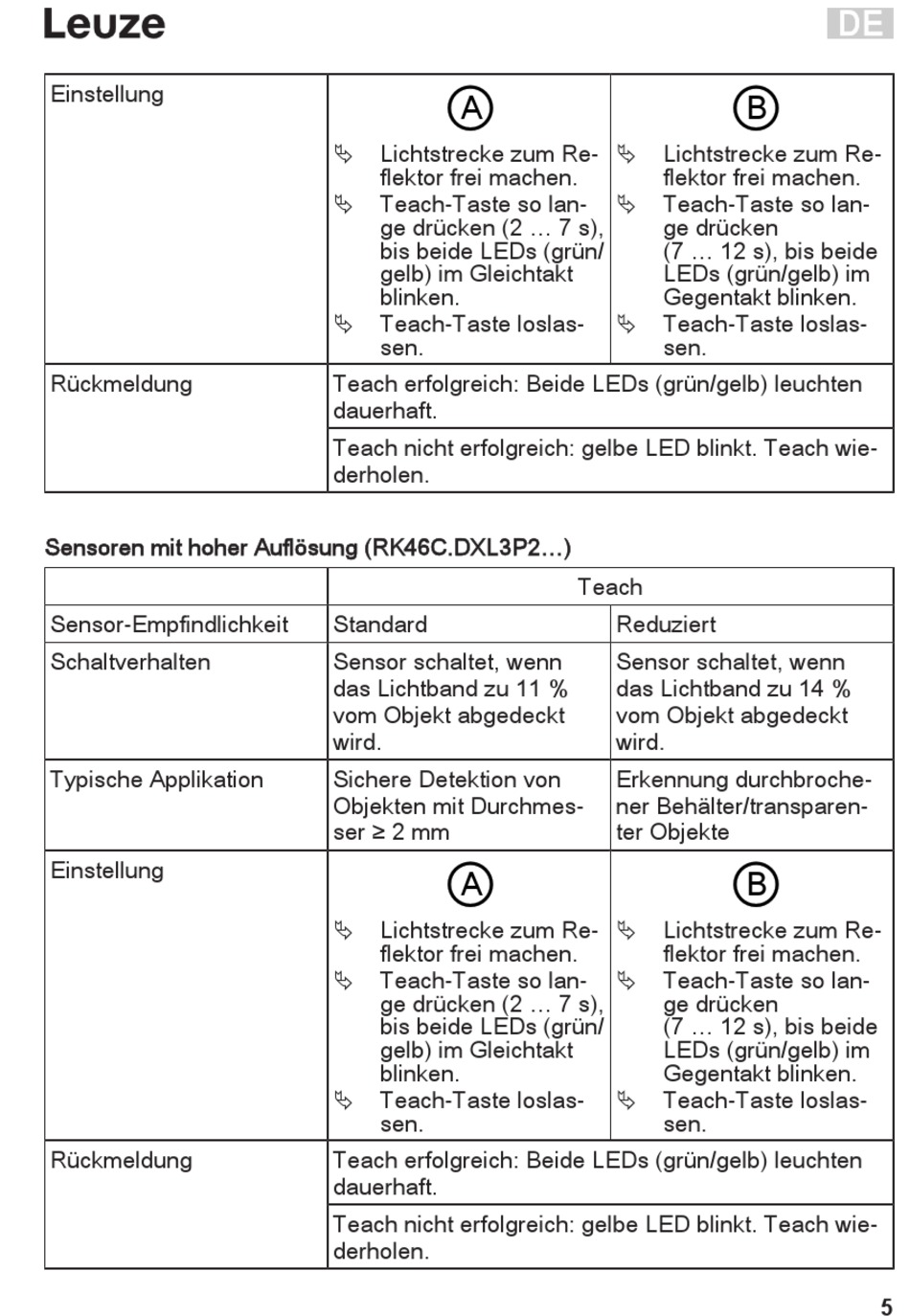

Sensoren mit hoher Auflösung (RK46C.DXL3P2...)
Sensor-Empfindlichkeit
Schaltverhalten
Typische Applikation
Einstellung
Rückmeldung
A
Ä
Lichtstrecke zum Re-
flektor frei machen.
Ä
Teach-Taste so lan-
ge drücken (2 ... 7 s),
bis beide LEDs (grün/
gelb) im Gleichtakt
blinken.
Ä
Teach-Taste loslas-
sen.
Teach erfolgreich: Beide LEDs (grün/gelb) leuchten
dauerhaft.
Teach nicht erfolgreich: gelbe LED blinkt. Teach wie-
derholen.
Standard
Sensor schaltet, wenn
das Lichtband zu 11 %
vom Objekt abgedeckt
wird.
Sichere Detektion von
Objekten mit Durchmes-
ser ≥ 2 mm
A
Ä
Lichtstrecke zum Re-
flektor frei machen.
Ä
Teach-Taste so lan-
ge drücken (2 ... 7 s),
bis beide LEDs (grün/
gelb) im Gleichtakt
blinken.
Ä
Teach-Taste loslas-
sen.
Teach erfolgreich: Beide LEDs (grün/gelb) leuchten
dauerhaft.
Teach nicht erfolgreich: gelbe LED blinkt. Teach wie-
derholen.
B
Ä
Lichtstrecke zum Re-
flektor frei machen.
Ä
Teach-Taste so lan-
ge drücken
(7 ... 12 s), bis beide
LEDs (grün/gelb) im
Gegentakt blinken.
Ä
Teach-Taste loslas-
sen.
Teach
Reduziert
Sensor schaltet, wenn
das Lichtband zu 14 %
vom Objekt abgedeckt
wird.
Erkennung durchbroche-
ner Behälter/transparen-
ter Objekte
B
Ä
Lichtstrecke zum Re-
flektor frei machen.
Ä
Teach-Taste so lan-
ge drücken
(7 ... 12 s), bis beide
LEDs (grün/gelb) im
Gegentakt blinken.
Ä
Teach-Taste loslas-
sen.
