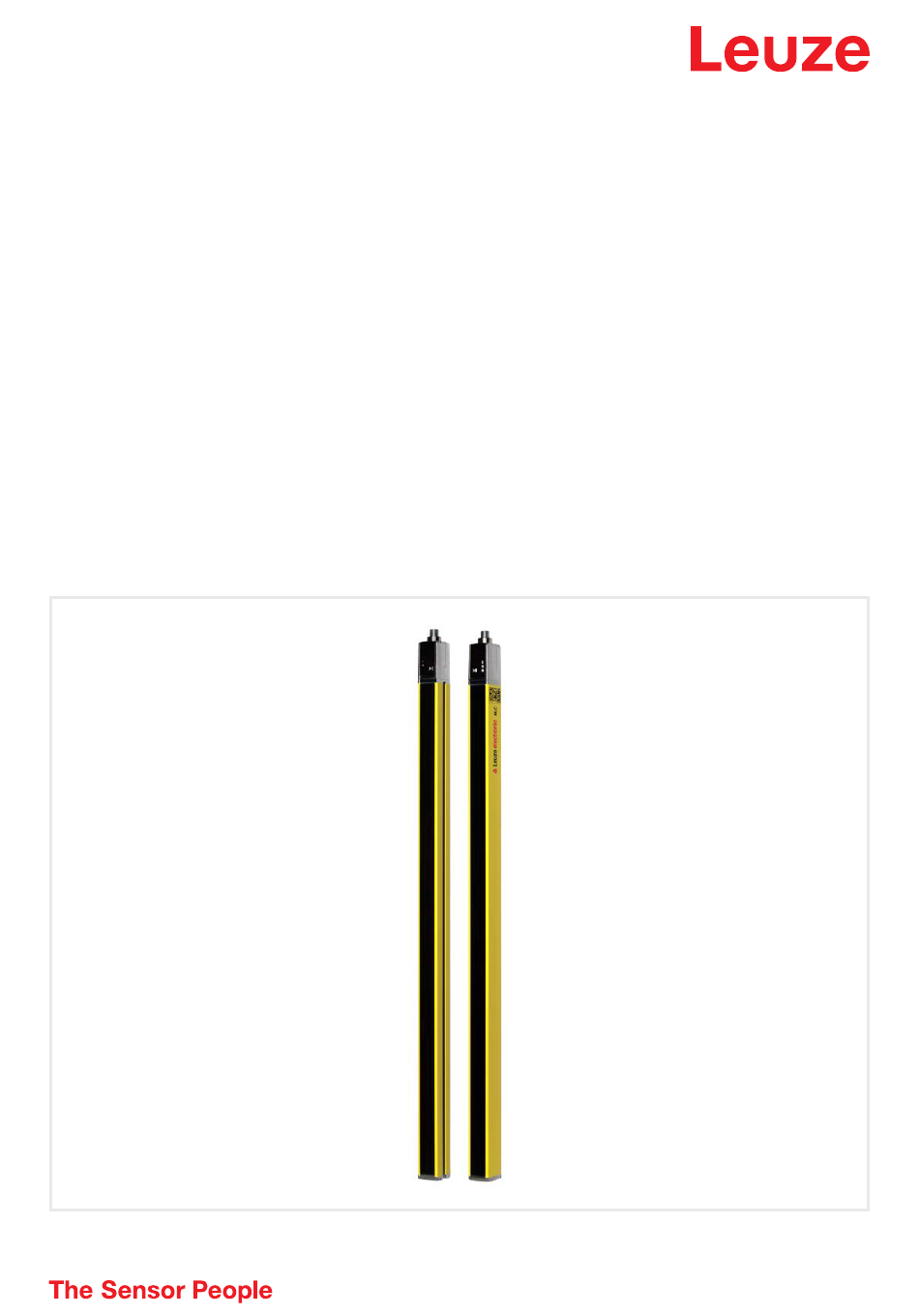

- Seite 1 Original-Betriebsanleitung MLC 510 Sicherheits-Lichtvorhänge Technische Änderungen vorbehalten DE • 2023-11-22 • 700120...
- Seite 2 © 2024 Leuze electronic GmbH + Co. KG In der Braike 1 73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 www.leuze.com info@leuze.com Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 3: Inhaltsverzeichnis
Umlenkspiegel für mehrseitige Absicherungen .............. 32 6.3.2 Schutzscheiben MLC-PS.................... 34 Elektrischer Anschluss .................. 35 Steckerbelegung Sender und Empfänger ................ 36 7.1.1 Sender MLC 500 und Sender MLC 502 ................ 36 7.1.2 Empfänger MLC 510 ...................... 37 Schaltungsbeispiele ...................... 38 7.2.1 Schaltungsbeispiel MLC 510 ..................... 38 Leuze electronic GmbH + Co. KG MLC 510... - Seite 4 11.2 Betriebsanzeigen der Leuchtdioden .................. 47 Entsorgen ...................... 48 Service und Support................... 49 Technische Daten .................... 50 14.1 Allgemeine Daten........................ 50 14.2 Elektromagnetische Verträglichkeit.................. 52 14.3 Maße, Gewichte, Ansprechzeiten .................. 52 14.4 Maßzeichnungen Zubehör .................... 56 Bestellhinweise und Zubehör ................ 58 EG-Konformitätserklärung................. 64 Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 5: Zu Diesem Dokument
Texte mit diesem Symbol geben Ihnen weiterführende Informationen. Symbol für Handlungsschritte Texte mit diesem Symbol leiten Sie zu Handlungen an. Symbol für Handlungsergebnisse Texte mit diesem Symbol beschreiben das Ergebnis der vorangehenden Handlung. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 6: Checklisten
Sie ersetzen weder die Prüfung der gesamten Maschine oder Anlage vor der ersten Inbetriebnahme noch deren regelmäßige Prüfungen durch Personen mit notwendiger Befähigung (siehe Kapitel 2.2 "Notwendige Befähigungen"). Die Checklisten enthalten Mindestprüfanforderungen. Abhängig von der Applikation kön- nen weitere Prüfungen erforderlich sein. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 7: Sicherheit
Risikobeurteilung ermittelten erforderlichen Performance Level ist (siehe Kapitel 14.1 "Allgemeine Daten"). • Der Sicherheits-Sensor dient dem Schutz von Personen oder Körperteilen an Gefahrstellen, Gefahrbe- reichen oder Zugängen von Maschinen und Anlagen. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 8: Vorhersehbare Fehlanwendung
Einbindung des Sicherheits-Sensors in das sicherheitsbezogene Steuerungssystem benötigt wer- den. Bedienung und Wartung Fachkenntnisse und Erfahrungen, die nach Einweisung durch den Verantwortlichen zur regelmäßigen Prü- fung und zur Reinigung des Sicherheits-Sensors erforderlich sind. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 9: Verantwortung Für Die Sicherheit
• Regelmäßige Prüfung durch eine dazu befähigte Person (siehe Kapitel 2.2 "Notwendige Befähigun- gen") Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: • Sicherheits-Sensor wird nicht bestimmungsgemäß verwendet. • Sicherheitshinweise werden nicht eingehalten. • Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berücksichtigt. -
Seite 10: Gerätebeschreibung
■ ■ ■ Anzeige Automati- ■ ■ ■ scher An- lauf/Wieder- anlauf ■ ■ ■ ■ ■ Verkettung ■ Ausblen- ■ ■ dung Muting ■ ■ ■ Mehrfach ■ ■ ■ Scan Leuze electronic GmbH + Co. KG MLC 510... - Seite 11 Gerätebeschreibung Geräteart Sender Empfänger Funktions- Basic Stan- Exten- SPG-RR paket dard Variante 500/A 510/A SPG-RR Reichwei- ■ ■ tenreduzie- rung Testeingang ■ Leuze electronic GmbH + Co. KG MLC 510...
- Seite 12 Sicherheitsabstands S"). HINWEIS Zur korrekten Synchronisation und Funktion des Sicherheits-Sensors muss beim Synchronisie- ren und im Betrieb mindestens einer der beiden Synchronisationsstrahlen frei sein. optisch aktiver Bereich, gelb umhaust Synchronisationsstrahlen Bild 3.1: Sender-Empfänger-System Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 13: Anschlusstechnik
Die Anzeigeelemente der Sicherheits-Sensoren erleichtern Ihnen die Inbetriebnahme und die Fehleranaly- 3.3.1 Betriebsanzeigen am Sender MLC 500 Am Sender befinden sich in der Anschlusskappe zwei Leuchtdioden zur Funktionsanzeige: LED1, grün/rot LED2, grün Bild 3.3: Anzeigen am Sender MLC 500 Leuze electronic GmbH + Co. KG MLC 510... -
Seite 14: Betriebsanzeigen Am Empfänger Mlc 510
Betriebsanzeigen am Empfänger MLC 510 Am Empfänger befinden sich zwei Leuchtdioden zur Anzeige des Betriebszustands: LED1, rot/grün LED2, rot Symbol OSSD Symbol Übertragungskanal C2 Bild 3.4: Anzeigen am Empfänger MLC 510 Tabelle 3.3: Bedeutung der Leuchtdioden am Empfänger Farbe Zustand Beschreibung rot/grün Gerät ausgeschaltet OSSD aus rot langsam blinkend (ca. 1 Hz) -
Seite 15: Funktionen
Ä Verwenden Sie diese Einstellmöglichkeit nicht sicherheitsrelevant. Ä Beachten Sie, dass der Abstand zu spiegelnden Flächen stets so zu wählen ist, das auch bei maximaler Sendeleistung keine Umspiegelung stattfinden kann (siehe Kapitel 6.1.4 "Mindestabstand zu reflektierenden Flächen"). Leuze electronic GmbH + Co. KG MLC 510... -
Seite 16: Testeingang
Ä Bei Zugangssicherung darf die Testdauer 150 ms nicht überschreiten. Ä Wird der Sicherheitslichtvorhang als Zugangssicherung eingesetzt, müssen die Ausgangs- Schaltelemente der Test-Überwachungseinheit nach Ansprechen des Sicherheits-Sensors für mindestens 80 ms im Aus-Zustand verbleiben, damit nachgeschaltete Einrichtungen si- cher abgeschaltet werden. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 17: Applikationen
Sicherheitsabstand (siehe Kapitel 6.1.1 "Berechnung des Sicherheitsab- stands S"). Bild 5.1: Gefahrstellensicherungen schützen beim Eingriff in den Gefahrenbereich, z. B. bei einem Kartonierer oder an Abfüllanlagen Bild 5.2: Gefahrstellensicherungen schützen beim Eingriff in den Gefahrenbereich, z. B. bei einer Pick & Place Roboterapplikation Leuze electronic GmbH + Co. KG MLC 510... -
Seite 18: Zugangssicherung
- entweder als Stand-alone Gerät für die Anwesenheitsüberwachung oder als Hintertretschutz für die Anwesenheitsüberwachung z. B. in Verbindung mit einem vertikal angeordneten Sicherheits-Sensor. Je nach Montagehöhe werden hier Auflösungen mit 40 oder 90 mm verwendet (Linkziel Bestellhinweise und Zubehör). Bild 5.4: Gefahrbereichssicherung an einem Roboter Leuze electronic GmbH + Co. KG MLC 510... -
Seite 19: Montage
Allgemeine Formel zur Berechnung des Sicherheitsabstands S einer optoelektronischen Schutzeinrichtung gemäß ISO 13855 [mm] Sicherheitsabstand [mm/s] Annäherungsgeschwindigkeit Gesamtzeit der Verzögerung, Summe aus (t + t + t Ansprechzeit der Schutzeinrichtung Ansprechzeit des Sicherheits-Schaltgeräts Nachlaufzeit der Maschine [mm] Zuschlag zum Sicherheitsabstand Leuze electronic GmbH + Co. KG MLC 510... -
Seite 20: Berechnung Des Sicherheitsabstands Bei Orthogonal Zur Annäherungsrichtung Wirkenden Schutzfeldern
Der Sicherheits-Lichtvorhang hat eine Ansprechzeit von 22 ms. Ä Berechnen Sie den Sicherheitsabstand S nach der Formel gemäß ISO 13855. [mm/s] 2000 (0,022 + 0,190) [mm] 8 × (20 - 14) [mm] 2000 mm/s × 0,212 s + 48 mm [mm] ist kleiner als 500 mm; deshalb darf die Rechnung nicht mit 1600 mm/s wiederholt werden. Leuze electronic GmbH + Co. KG MLC 510... - Seite 21 Somit ist der Sicherheits-Lichtvorhang mit der Auflösung von 40 mm für diese Applikation geeignet. HINWEIS Bei der Berechnung mit K = 2000 mm/s ergibt sich ein Sicherheitsabstand S von 736 mm. Da- her ist die Annahme der Annäherungsgeschwindigkeit K = 1600 mm/s zulässig. Leuze electronic GmbH + Co. KG MLC 510...
- Seite 22 Schutzeinrichtung auslöst: Wert (siehe nachfolgende Tabelle „Hinüberreichen über das senkrechte Schutzfeld einer berührungslos wirkenden Schutzeinrichtung (Auszug aus ISO 13855)“). Sicherheits-Sensor Gefahrbereich Boden Höhe der Gefahrstelle Höhe des obersten Strahls des Sicherheits-Sensors Bild 6.1: Zuschlag zum Sicherheitsabstand bei Über- und Untergreifen Leuze electronic GmbH + Co. KG MLC 510...
- Seite 23 Strahls des Sicherheits-Sensors. Ä Suchen Sie in dieser Spalte die Zeile mit der nächst höheren Angabe zur Höhe a der Gefahrstelle. ð Im Kreuzungspunkt von Zeile und Spalte finden Sie den Zuschlag C Leuze electronic GmbH + Co. KG MLC 510...
- Seite 24 1600 mm/s × 0,182 s + 700 mm [mm] HINWEIS Je nach Maschinenkonstruktion ist ein Hintertretschutz, z. B. mit Hilfe eines zweiten horizontal angeordneten Sicherheits-Lichtvorhangs, erforderlich. Besser ist meist die Wahl eines längeren Sicherheits-Lichtvorhangs, der den Zuschlag C zu 0 macht. Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 25: Berechnung Des Sicherheitsabstands S Bei Annäherung Parallel Zum Schutzfeld
14 ms. Ä Berechnen Sie erneut den Sicherheitsabstand S nach der Formel gemäß ISO 13855. [mm/s 1600 (0,140 + 0,014 + 0,010) [mm] 1200 [mm] 1600 mm/s × 0,164 s + 1200 mm [mm] 1463 Jetzt ist ein geeigneter Sicherheits-Sensor gefunden; seine Schutzfeldhöhe beträgt 1500 mm. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 26: Mindestabstand Zu Reflektierenden Flächen
Schutzfeldbreite [m] Bild 6.3: Mindestabstand zu reflektierenden Flächen in Abhängigkeit von der Schutzfeldbreite Tabelle 6.2: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen Abstand (b) Sender-Empfänger Berechnung des Mindestabstands (a) zu reflektierenden Flächen b ≤ 3 m a [mm] = 131 b > 3 m a [mm] = tan(2,5°) × 1000 × b [m] = 43,66 × b [m] Leuze electronic GmbH + Co. KG MLC 510... -
Seite 27: Vermeidung Gegenseitiger Beeinflussung Benachbarter Geräte
Ä Montieren Sie benachbarte Geräte mit einer Abschirmung dazwischen oder sehen Sie eine Trennwand vor, um eine gegenseitige Beeinflussung zu verhindern. Ä Montieren Sie benachbarte Geräte gegenläufig, um eine gegenseitige Beeinflussung zu verhindern. Empfänger 1 Sender 1 Sender 2 Empfänger 2 Bild 6.5: Gegenläufige Montage Leuze electronic GmbH + Co. KG MLC 510... -
Seite 28: Sicherheits-Sensor Montieren
Ist vom Anbauort der Rücksetz-Taste der Gefahrbereich komplett einsehbar? Kann Umspiegeln aufgrund des Anbauorts ausgeschlossen werden? HINWEIS Wenn Sie einen der Punkte der o. a. Checkliste mit nein beantworten, muss die Montagestelle geändert werden. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 29: Definition Von Bewegungsrichtungen
Damit kann der Sicherheits-Sensor einfach über vier M6-Schrauben an der abzusichernden Ma- schine oder Anlage befestigt werden. Das Verschieben in Nutrichtung zur Einstellung der Höhe ist möglich, Drehen, Kippen und Nicken hingegen nicht. Bild 6.7: Montage über Nutensteine BT-NC60 Leuze electronic GmbH + Co. KG MLC 510... -
Seite 30: Befestigung Über Drehhalterung Bt-2Hf
Wand entfernt werden. Das Lösen der Schrauben ist ausreichend. Für erhöhte mechanische Belastungen sind die Halterungen auch in schwingungsgedämpfter Version er- hältlich (BT-2HF-S) (siehe Kapitel 15 "Bestellhinweise und Zubehör"). Bild 6.8: Montage über Drehhalterung BT-2HF Leuze electronic GmbH + Co. KG MLC 510... -
Seite 31: Befestigung Über Schwenkbare Halter Bt-2Sb10
(siehe Kapitel 15 "Bestellhinweise und Zubehör"). Für erhöhte mechanische Anforderungen sind die- se auch in schwingungsgedämpfter Form erhältlich (BT-2SB10-S). Abhängig von Einbausituation, Umge- bungsbedingung und Schutzfeldlänge (> 1200 mm) können auch weitere Halterungen nötig sein. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 32: Einseitige Befestigung Am Maschinentisch
Dazu bietet Leuze electronic: • Umlenkspiegel UM60 zur Befestigung an der Maschine in verschiedenen Längen (siehe Kapitel 15 "Be- stellhinweise und Zubehör") • geeignete Drehhalterungen BT-2UM60 • Umlenkspiegel-Säulen UMC-1000-S2 … UMC-1900-S2 mit federgedämpftem Fuß zur freistehenden Bodenmontage Leuze electronic GmbH + Co. KG MLC 510... - Seite 33 Ä Beachten Sie, dass der Abstand zwischen dem Sender und dem ersten Umlenkspiegel nicht größer als 3 m sein darf. Sender Empfänger Umlenkspiegel UM60 Bild 6.11: Anordnung mit Umlenkspiegel zur 2-seitigen Absicherung einer Gefahrstelle Sender Empfänger Umlenkspiegel-Säule UMC Bild 6.12: Anordnung mit Umlenkspiegel-Säule zur 2-seitigen Absicherung einer Gefahrstelle Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 34: Schutzscheiben Mlc-Ps
Verwendung von Schutzscheiben auf Sender und Empfänger um 10 %. Es sind Halterungssets mit 2 und 3 Klemmhalterungen verfügbar. HINWEIS Ab einer Baulänge von 1200 mm werden 3 Klemmhalterungen empfohlen. Bild 6.13: Schutzscheibe MLC-PS fixiert mit Klemmhalterung MLC-2PSF Leuze electronic GmbH + Co. KG MLC 510... -
Seite 35: Elektrischer Anschluss
Kabelkanälen. Ä Verlegen Sie die Leitungen so, dass sie gegen äußere Beschädigungen geschützt sind. Ä Weitere Informationen: siehe EN ISO 13849-2, Tabelle D.4. HINWEIS Bei besonderen EMV-Belastungen wird der Einsatz geschirmter Leitungen empfohlen. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 36: Steckerbelegung Sender Und Empfänger
RNG - Reichweite (+24 V reduzierte Reichweite, 0 V Standardreichweite) blau VIN2 - Versorgungsspannung schwarz Testeingang (+24 V OSSD am Empfänger aktiv, 0 V OSSD am Empfänger deaktiviert) grau FE - Funktionserde, Schirm FE - Funktionserde, Schirm Leuze electronic GmbH + Co. KG MLC 510... -
Seite 37: Empfänger Mlc 510
Übertragungskanal C1, reduzierte Reichweite Übertragungskanal C1, Standard-Reichweite Übertragungskanal C2, reduzierte Reichweite Übertragungskanal C2, Standard-Reichweite Bild 7.2: Anschlussbeispiele Sender 7.1.2 Empfänger MLC 510 Empfänger MLC 510 sind mit einem 5-poligen M12-Rundsteckverbinder ausgestattet. MLCx10R Bild 7.3: Steckerbelegung und Anschlussbild Empfänger Leuze electronic GmbH + Co. KG MLC 510... -
Seite 38: Schaltungsbeispiele
• VIN1 = +24 V, VIN2 = 0 V: Übertragungskanal C1 • VIN1 = 0 V, VIN2 = +24 V: Übertragungskanal C2 Schaltungsbeispiele 7.2.1 Schaltungsbeispiel MLC 510 +24V +24V MLCx00T MLCx10R MSI-SR4B Bild 7.4: Schaltungsbeispiel mit nachgeschaltetem Sicherheits-Schaltgerät MSI-SR4B Leuze electronic GmbH + Co. KG MLC 510... - Seite 39 Elektrischer Anschluss Bild 7.5: Schaltungsbeispiel mit externem Testgerät MSI-TRxB-0x mit EDM Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 40: In Betrieb Nehmen
Die Ausrichtung kann bei freiem Schutzfeld durch Beobachten der Leuchtdioden vorgenommen werden (siehe Kapitel 3.3 "Anzeigeelemente"). Ä Lösen Sie die Schrauben der Halterungen bzw. der Gerätesäulen. HINWEIS Lockern Sie die Schrauben nur soweit, dass die Geräte gerade noch bewegt werden können. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 41: Ausrichten Von Umlenkspiegeln Mit Der Laserausrichthilfe
Empfänger. Der Laserstrahl muss bei korrekt ausgerichtetem Empfänger nun in bei- den Fällen auf den Sender treffen. Ä Entfernen Sie die Laserausrichthilfe vom Sicherheits-Sensor. ð Das Schutzfeld ist frei. LED1 am Empfänger leuchtet dauerhaft grün. Die OSSD schalten ein. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 42: Prüfen
Modifikationen"). Die Abarbeitung der Checkliste ersetzt nicht die Prüfung durch befähigte Personen (siehe Kapitel 2.2 "Notwendige Befähigungen")! ð Erst wenn die einwandfreie Funktion des Sicherheits-Sensors festgestellt ist, darf er in den Steuerkreis der Anlage eingebunden werden. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 43: Checkliste Für Integrator - Vor Der Inbetriebnahme Und Nach Modifikationen
Ist der Sicherheitssensor in allen relevanten Betriebsarten der Maschi- ne wirksam? Wird ein Anlaufen gefahrbringender Bewegungen sicher verhindert, wenn ein aktiver Lichtstrahl oder das Schutzfeld mit einem dafür vorge- sehenen Testkörper unterbrochen ist? Leuze electronic GmbH + Co. KG MLC 510... -
Seite 44: Regelmäßig Durch Befähigte Personen
Ä Stellen Sie sicher, dass sich keine Personen im Gefahrbereich befinden. Ä Lassen Sie Bediener vor Aufnahme der Tätigkeit unterweisen und stellen Sie geeignete Testkörper sowie eine geeignete Prüfanweisung zur Verfügung. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 45: Checkliste - Regelmäßig Durch Bediener
Schutzfeld mit dem Testkörper unterbrochen – werden dabei die offensichtlichen gefahr- bringenden Maschinenteile ohne offenkundige Verzögerung still gesetzt? Schutzeinrichtung mit Anwesenheitserkennung: Das Schutzfeld wird mit dem Testkörper unterbrochen – ist hierbei der Betrieb offensichtlicher gefahrbringender Maschinenteile verhindert? Leuze electronic GmbH + Co. KG MLC 510... -
Seite 46: Pflegen
• Anlage ist sicher stillgesetzt und gegen Wiedereinschalten gesichert. Ä Reinigen Sie den Sicherheits-Sensor, je nach Verschmutzungsgrad, regelmäßig. HINWEIS Elektrostatische Aufladung der Frontscheiben verhindern! Ä Verwenden Sie zur Reinigung der Frontscheiben von Sender und Empfänger ausschließlich feuchte Tücher. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 47: Fehler Beheben
Ä Schalten Sie die Maschine ab und lassen Sie sie ausgeschaltet. Ä Analysieren Sie die Fehlerursache anhand nachfolgender Tabellen und beheben Sie den Fehler. Ä Falls Sie den Fehler nicht beheben können, kontaktieren Sie die zuständige Leuze electronic Niederlassung oder den Leuze electronic Kundendienst (Service und Support). 11.2 Betriebsanzeigen der Leuchtdioden Tabelle 11.1: LED-Anzeigen Sender - Ursachen und Maßnahmen... -
Seite 48: Entsorgen
Entsorgen Entsorgen Ä Beachten Sie bei der Entsorgung die national gültigen Bestimmungen für elektronische Bauteile. Leuze electronic GmbH + Co. KG MLC 510... -
Seite 49: Service Und Support
• Seriennummer bzw. Chargennummer • Grund für die Supportanfrage mit Beschreibung Bitte melden Sie die betroffene Ware an. Die Rücksendung kann auf unserer Website www.leuze.com un- ter Kontakt & Support > Reparaturservice & Rücksendung einfach angemeldet werden. Für einen einfachen und schnellen Durchlauf senden wir Ihnen einen Rücksendeauftrag mit der Rücksen- deadresse digital zu. -
Seite 50: Technische Daten
Sender und Empfänger Schutzklasse Schutzart IP 65 Umgebungstemperatur, Betrieb -30 … 55 °C Der Temperaturbereich kann abweichen, maßgeb- lich ist das jeweilige Typenschild. Umgebungstemperatur, Lagerung -30 … 70 °C Umgebungstemperatur, Betrieb MLCxxx/V 0 … 55 °C Relative Luftfeuchtigkeit (nicht kondensierend) 0 … 95 % Leuze electronic GmbH + Co. KG MLC 510... - Seite 51 Tabelle 14.5: Technische Daten der elektronischen Sicherheits-Schaltausgänge (OSSDs) am Empfänger Sicherheitsbezogene pnp-Transistor- minimal typisch maximal ausgänge (kurzschlussüberwacht, querschlussüberwacht) Klasse (Quelle) Schaltspannung high aktiv (U - 1,5V) 18 V 22,5 V 27 V Schaltspannung low 0 V +2,5 V Schaltstrom 300 mA 380 mA Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 52: Elektromagnetische Verträglichkeit
• Klasse B: Gewerbe-, Industriestandorte und Wohnbereiche, die durch das öffentliche 230 V Netz (Nie- derspannungsnetz) versorgt werden bzw. dort angeschlossen sind. 14.3 Maße, Gewichte, Ansprechzeiten Maße, Gewichte und Ansprechzeit sind abhängig von • der Auflösung • der Baulänge Leuze electronic GmbH + Co. KG MLC 510... - Seite 53 Gewicht [kg] Ansprechzeit [ms] gemäß Auflösung 14 mm 20 mm 30 mm 40 mm 90 mm MLC…-150 0,30 MLC…-225 0,37 MLC…-300 0,45 MLC…-450 0,60 MLC…-600 0,75 MLC…-750 0,90 MLC…-900 1,05 MLC…-1050 1050 1116 1,20 MLC…-1200 1200 1266 1,35 MLC…-1350 1350 1416 1,50 Leuze electronic GmbH + Co. KG MLC 510...
- Seite 54 MLC…-1950 1950 2016 2,10 MLC…-2100 2100 2166 2,25 MLC…-2250 2250 2316 2,40 MLC…-2400 2400 2466 2,55 MLC…-2550 2550 2616 2,70 MLC…-2700 2700 2766 2,85 MLC…-2850 2850 2916 3,00 MLC…-3000 3000 3066 3,15 Leuze electronic GmbH + Co. KG MLC 510...
- Seite 55 Technische Daten Tabelle 14.8: Zusätzliche Maße zur Berechnung der effektiv wirksamen Schutzfeldhöhe R = Auflösung 14 mm 6 mm 6 mm 20 mm 7 mm 10 mm 30 mm 19 mm 9 mm 40 mm 25 mm 15 mm 90 mm 50 mm 40 mm Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 56: Maßzeichnungen Zubehör
Technische Daten 14.4 Maßzeichnungen Zubehör Bild 14.2: Winkelhalterung BT-L 12.1 10.8 Bild 14.3: Parallelhalterung BT-Z Ø 6,2 Ø 6,2 Ø Ø Ø Ø Bild 14.4: Drehhalterung BT-2HF Leuze electronic GmbH + Co. KG MLC 510... - Seite 57 Technische Daten Bild 14.5: Klemmhalterung BT-P40 zur Befestigung in UDC-Gerätesäulen 20,5 Ø 5,3 (2x) Ø 5,3 (2x) Bild 14.6: Schwenkhalterung BT-2SB10 Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 58: Bestellhinweise Und Zubehör
150 … 3000: von 150 mm bis 3000 mm Host/Guest (optional): H: Host MG: Middle Guest G: Guest Schnittstelle (optional): /A: AS-i Option: EX2: Explosionsschutz (Zonen 2 + 22) /V: high Vibration-proof SPG: Smart Process Gating Leuze electronic GmbH + Co. KG MLC 510... - Seite 59 68000422 68000922 2400 68000124 68000224 68000324 68000424 68000924 2550 68000125 68000225 68000325 68000425 68000925 2700 68000127 68000227 68000327 68000427 68000927 2850 68000128 68000228 68000328 68000428 68000928 3000 68000130 68000230 68000330 68000430 68000930 Leuze electronic GmbH + Co. KG MLC 510...
- Seite 60 68008915 1650 68008116 68008216 68008316 68008416 68008916 1800 68008118 68008218 68008318 68008418 68008918 Tabelle 15.5: Artikel-Nummern Empfänger MLC 510 in Abhängigkeit von Auflösung und Schutzfeldhöhe Schutzfeld- hö- 14 mm 20 mm 30 mm 40 mm 90 mm he hhhh [mm] MLC510R14- MLC510R20- MLC510R30- MLC510R40- MLC510R90- hhhh...
- Seite 61 MLC502T30-hhhh 68000131 68000331 68000133 68000333 68000134 68000334 68000136 68000336 68000137 68000337 68000139 68000339 Tabelle 15.7: Artikel-Nummern Empfänger MLC 510/V in Abhängigkeit von Auflösung und Schutzfeldhöhe Schutzfeld- höhe hhhh [mm] 14 mm 30 mm MLC510R14-hhhh MLC510R30-hhhh 68001133 68001333 68001134 68001334 68001136 68001336 68001137 68001337...
- Seite 62 Umlenkspiegel, Spiegellänge 1110 mm 529612 UM60-1200 Umlenkspiegel, Spiegellänge 1260 mm 529613 UM60-1350 Umlenkspiegel, Spiegellänge 1410 mm 529615 UM60-1500 Umlenkspiegel, Spiegellänge 1560 mm 529616 UM60-1650 Umlenkspiegel, Spiegellänge 1710 mm 529618 UM60-1800 Umlenkspiegel, Spiegellänge 1860 mm 430105 BT-2UM60 Halterung für UM60, 2 Stück Leuze electronic GmbH + Co. KG MLC 510...
- Seite 63 MLC-3PSF Befestigungsteil für MLC Schutzscheibe, 3 Stück Laserausrichthilfen 560020 LA-78U Externe Laserausrichthilfe 520004 LA-78UDC Externe Laserausrichthilfe für Fixierung in Geräte- säule 520101 AC-ALM-M Ausrichthilfe Prüfstäbe 349945 AC-TR14/30 Prüfstab 14/30 mm 349939 AC-TR20/40 Prüfstab 20/40 mm Leuze electronic GmbH + Co. KG MLC 510...
-
Seite 64: Eg-Konformitätserklärung
Die Sicherheits-Lichtvorhänge der Baureihe MLC wurden unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. HINWEIS Sie können die EU-Konformitätserklärung von der Leuze Website downloaden. Ä Rufen Sie die Leuze Website auf: www.leuze.com Ä Geben Sie als Suchbegriff die Typenbezeichnung oder die Artikelnummer des Gerätes ein.
