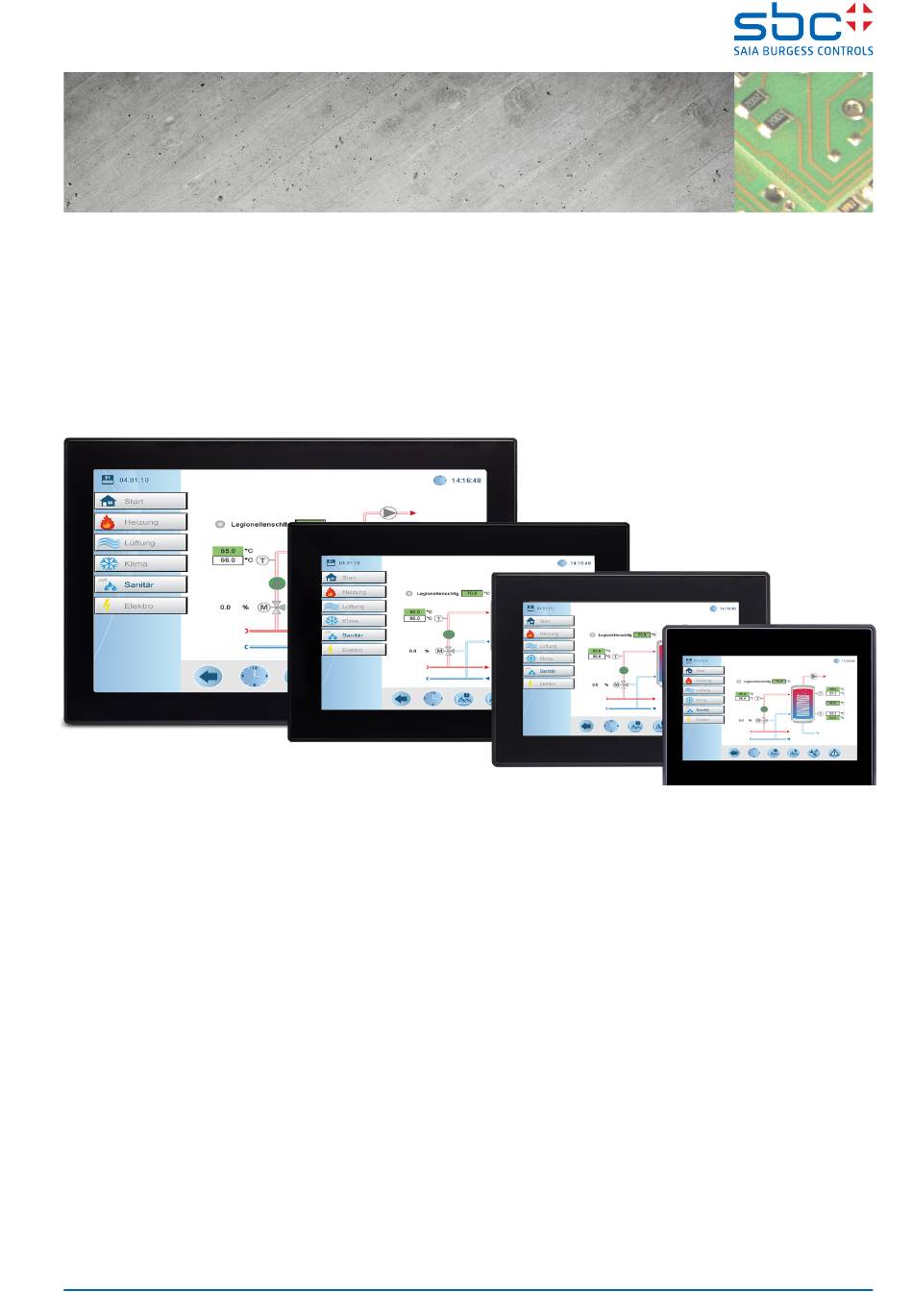

- Seite 1 Benutzerhandbuch Produktserie PCD7.D5xxCF1 Bedienungsanleitung für die HMTL5-Panels Saia Burgess Controls 27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1...
- Seite 2 27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Saia Burgess Controls...
-
Seite 3: Inhaltsverzeichnis
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Inhaltsverzeichnis Inhaltsverzeichnis ......................3 Dokumentenhistorie .................... 4 Marken ........................ 4 Einführung ........................5 Produktüberblick ......................6 Normen und Zulassungen ..................... 6 3.1. Erklärung der REACH-Konformität ..............7 3.1.1 Artikel 33 Kommunikation ................... 7 Produktkennzeichnung .................. -
Seite 4: Dokumentenhistorie
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Dokumentenhistorie | Marken Dokumentenhistorie Version Aktualisie- Veröffentlichung Kommentare rung ENG01p 2020-04-22 - Neues Dokument - Englisch ENG01 2020-06-05 - Kapitel 4.2++ - UL Zulassungen hinzugefügt - Englisch GER02 2020-06-22 - Komplettes - Übersetzung aus dem Englischen Dokument GER03 2020-07-02... -
Seite 5: Einführung
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Einführung Einführung Die vorliegende Bedienungsanleitung enthält Informationen zu Gerät, Installation, Trans- port, Lagerung, Montage, Verwendung und Wartung. Sie beschreibt die Hauptfunktionen der HTML5-Panels Saia PCD7.D5xxCF1. Dazu gehören folgende Modelle: Beschreibung PCD7.D570CF1 Bedienerschnittstelle mit einem 7 Zoll grossen TFT-Breitbild-Farbdisplay mit projiziertem kapazitivem Multitouch-Touchscreen PCD7.D510CF1 Bedienerschnittstelle mit einem 10,1 Zoll grossen TFT-Breitbild-Farbdisplay... -
Seite 6: Produktüberblick
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Produktüberblick Produktüberblick Die Serie PCD7.D5xxCF1 bietet Ihnen HTML5-HMI-Produkte mit hochmodernen Konnek- tivitätsfunktionen und Spitzenleistung in einem attraktiven Design. Die als IoT-Edge-Ge- räte konzipierten Produkte zeichnen sich durch eine Kombination aus leistungsstarker Steuerung mit Netzwerkfunktion (bis zu 3 Ethernet-Netzwerke). Sie sind die ideale Wahl für anspruchsvolle IoT-Edge-Anwendungen in Fabrik-, Marine- und Gebäudeautomation. -
Seite 7: Erklärung Der Reach-Konformität
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Normen und Zulassungen 3.1. Erklärung der REACH-Konformität 3.1.1 Artikel 33 Kommunikation VERORDNUNG (EG) Nr. 1907/2006 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 18. Dezember 2006 Saia-Burgess Controls AG nimmt die Einhaltung von REACH sehr ernst. Gemäss Artikel 33 “Pflicht zur Mitteilung von Informationen über Stoffe in Erzeugnissen”: 1. -
Seite 8: Produktkennzeichnung
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Produktkennzeichnung Produktkennzeichnung Das Produkt kann über ein an der hinteren Abdeckung angebrachtes Schild identifiziert werden. Um die in diesem Handbuch enthaltenen Informationen korrekt anzuwenden, müssen Sie wissen, welche Art von Gerät Sie verwenden. Ein Beispiel für dieses Schild ist in der Abbildung unten dargestellt: Hinweis: Das Schild der PCD7.D570CF1 dient als Beispiel für die Serie PCD7.DxxCF1. -
Seite 9: Technische Spezifikationen
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Technische Daten | Umgebungsbedingungen Technische Spezifikationen Touchscreen-Technologie Projiziert-kapazitiv Sicherungsakku 3 V/50 mAh Lithium-Akku, wiederaufladbar, nicht vom Benutzer auswechsel- bar, Modell VL2330 Sicherung Automatisch Serieller Anschluss Nicht unterstützt Flash-Speicher - 4 GB - 2 GB Hardware-Uhr Uhr/Kalender mit Sicherungsakku Genauigkeit RTC (bei <100 ppm 25 °C) Umgebungsbedingungen... -
Seite 10: Elektromagnetische Verträglichkeit (Emv)
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Elektromagnetische Verträglichkeit (EMV) | Lebensdauer Elektromagnetische Verträglichkeit (EMV) Prüfung der Störfestigkeit Klasse A CISPR 22 gegen elektromagnetische CISPR 16-2-3 Felder Prüfung der Störfestigkeit 8 kV (elektrostatische Luftentladung) EN 61000-4-2 gegen die Entladung 4 kV (elektrostatische statischer Elektrizität Kontaktentladung) -
Seite 11: Oberflächenbeständigkeit
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Oberflächenbeständigkeit 4.5 Oberflächenbeständigkeit Chemische Beständigkeit der Frontscheibe über eine Expositionszeit von 24 Stunden ohne sichtbare Veränderungen: ■ Betadine (10 %ige Povidon-Lösung) ■ Cola ■ Elektrodengel/-paste ■ Wasserstoffperoxid (3 %ige Lösung) ■ NaCl (0,9 %ige Lösung) ■... -
Seite 12: Technische Daten
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Technische Daten Technische Daten Modell PCD7.D570CF1 PCD7.D510CF1 Display / Hinter- TFT-Farbe / LED TFT-Farbe / LED grundbeleuchtung Farben 16 Mio. 16 Mio. 800 × 480 - WVGA 1280 × 800 - WXGA Auflösung 15 : 9 16 : 10 Diagonale [Zoll] 7” Breitbild 10,1” Breitbild Dimmen... - Seite 13 27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Technische Daten Modell PCD7.D515CF1 PCD7.D521CF1 Display / Hinter- TFT-Farbe / LED TFT-Farbe / LED grundbeleuchtung Farben 16 Mio. 16 Mio. 1366 × 768 - HD 1920 × 1080 - full HD Auflösung 16 : 9 16 : 9 Diagonale [Zoll] 15,6” Breitbild 21,5” Breitbild Dimmen Chipsatz...
-
Seite 14: Abmessungen
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Abmessungen Abmessungen Ausschnitt MODELL PCD7.D570CF1 187 mm/7,36” 147 mm/5,79” 176 mm/6,90” 136 mm/5,35” 47 mm/1,85” 8…8,5 mm/0,31…0,33” PCD7.D510CF1 282 mm/11,10” 197 mm/7,80” 271 mm/10,67” 186 mm/7,32” 52 mm/2,05” 8…8,5 mm/0,31…0,33” PCD7.D515CF1 422 mm/16,60” 267 mm/10,50” 411 mm/16,18” 256 mm/10,00” 56 mm/2,20” 8…8,5 mm/0,31…0,33” PCD7.D521CF1 552 mm/21,73” 347 mm/13,66” 541 mm/21,30” 336 mm/13,22” 56 mm/2,20” 8…8,5 mm/0,31…0,33” 14 | Saia Burgess Controls... -
Seite 15: Installationsort
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Installationsort Installationsort Vermeiden Sie direkte Sonneneinstrahlung über einen längeren Zeitraum, damit das Ge- rät nicht überhitzt. Das Gerät eignet sich nicht für die Installation in direktem Kontakt zu korrosiven chemi- schen Verbindungen. Prüfen Sie vor der Installation die Beständigkeit der Frontblende gegenüber einer bestimmten Verbindung. -
Seite 16: Sicherheitshinweis
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Sicherheitshinweis | Installationsverfahren Sicherheitshinweis Bitte ziehen Sie für alle Installationshinweise das Installationshandbuch ACHTUNG zurate,das im Lieferumfang des Produkts enthalten ist. Installationsverfahren Bringen Sie die im Befestigungssatz enthaltenen Befestigungsklammern so an, wie in der Abbildung unten dargestellt. -
Seite 17: Anschlüsse
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Anschlüsse Anschlüsse PCD7.D570CF1, PCD7.D510CF1, PCD7.D515CF1 und PCD7.D521CF1 Abb. 6.2 1. USB 2.0-Anschluss, max. 500 mA – nur für Wartungszwecke 2. Ethernet-Anschluss 2 (10/100 MB) 3. Ethernet-Anschluss 1 (10/100 MB) 4. Serieller Anschluss – nicht unterstützt 5. -
Seite 18: Stromversorgung, Erdung Und Abschirmung
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Stromversorgung, Erdung und Abschirmung Stromversorgung, Erdung und Abschirmung Die Abbildung unten zeigt die Stromversorgungsanschlüsse. Abb. 7.1 3 Leiter, min. 1,5 mm² Leitungsquerschnitt, min. Temperaturfestigkeit des Leiters 105 °C. Stellen Sie sicher, dass das Netzteil über eine ausreichende Leistung für ... -
Seite 19: Akku
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Akku Akku Die Geräte sind mit einem wiederaufladbaren Lithium-Akku ausgestattet, der nicht vom Benutzer ausgewechselt werden kann. Folgende Informationen werden durch den Akku gespeichert: ● Hardware-Echtzeituhr (Datum und Uhrzeit) Laden: Bei der Erstinstallation muss der Akku für 48 Stunden aufgeladen werden. Bei vollständig aufgeladenem Akku ist eine Datensicherung über 3 Monate bei 25 °C mög- lich. -
Seite 20: Spezielle Gebrauchsanweisungen
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Spezielle Gebrauchsanweisungen Spezielle Gebrauchsanweisungen ● Das Gerät darf nur in Bereichen mit einem Verschmutzungsgrad von nicht mehr als 2 verwendet werden, wie in IEC/EN 60664-1 definiert. ● Das Gerät muss in einem Gehäuse installiert werden, das einen Schutzgrad von min- destens IP54 gemäss IEC/EN 60079-15 bietet. -
Seite 21: Auspacken Und Einpacken
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Auspacken und Einpacken Auspacken und Einpacken Abb. 10.1 PCD7.D570CF1, PCD7.D510CF1 Abb. 10.2 PCD7.D515CF1, PCD7.D521CF1 Um das Gerät wieder einzupacken, führen Sie die Anweisungen in umgekehrter Reihen- folge durch. | 21 Saia Burgess Controls... - Seite 22 27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Auspacken und Einpacken Abb. 10.2 PCD7.D515CF1, PCD7.D521CF1 Um das Gerät wieder einzupacken, führen Sie die Anweisungen in umgekehrter Reihen- folge durch. 22 | Saia Burgess Controls...
-
Seite 23: Anhang
27-671 GER07 – Benutzerhandbuch für die HMTL5-Panels PCD7.D5xxCF1 Sicherheitshinweise Anhang Sicherheitshinweise Das vorliegende Handbuch enthält Sicherheitsstandards, die zur Gewährleistung der per- sönlichen Sicherheit und zur Vermeidung von Schäden eingehalten werden müssen. Die entsprechenden Hinweise lassen sich in drei Dringlichkeitsstufen unterteilen: GEFAHR GEFAHR: Weist darauf hin, dass die Nichtbeachtung der Sicherheitsbestimmungen zum Tod oder zu schweren Verletzungen führen kann. -
Seite 24: Kontakt
Kontakt Saia-Burgess Controls AG Bahnhofstrasse 18 3280 Murten, Schweiz Telefon Zentrale ...... +41 26 580 30 00 Telefon SBC Support ....+41 26 580 31 00 Fax .......... +41 26 580 34 99 E-Mail-Adresse Support: ..support@saia-pcd.com www.sbc-support.com Support-Website: ....
