9. Technische Informationen

Verbinden der Leckageabflussleitung

Durch die Konstruktion des Geräts werden beim
Auftreten von Lecks im Inneren des Systems (außer im
Säulenofen) die ausgetretenen Flüssigkeiten zur
untersten Einheit und dann in den Abfallbehälter geleitet.
Das Verfahren zum Anschließen der
Leckageabflussleitung wird im Folgenden erläutert. Mit
Ausnahme des L-Verbindungsstückes und des
Abfallbehälters gehören alle rechts abgebildeten
Komponenten zum Standardzubehör. (Das L-
Verbindungsstück ist ein Zubehör der Pumpeneinheit.)
Hinweis
• Schneiden Sie ein Stück Silikonleitung so zu, dass
keines der Teile durchhängt.
• Führen Sie die Silikonleitung so ein, dass sie die
Oberfläche der Flüssigkeit im Abfallbehälter nicht
berührt. Berührt sie die Oberfläche, kann die
Flüssigkeit nicht auslaufen.
9-22

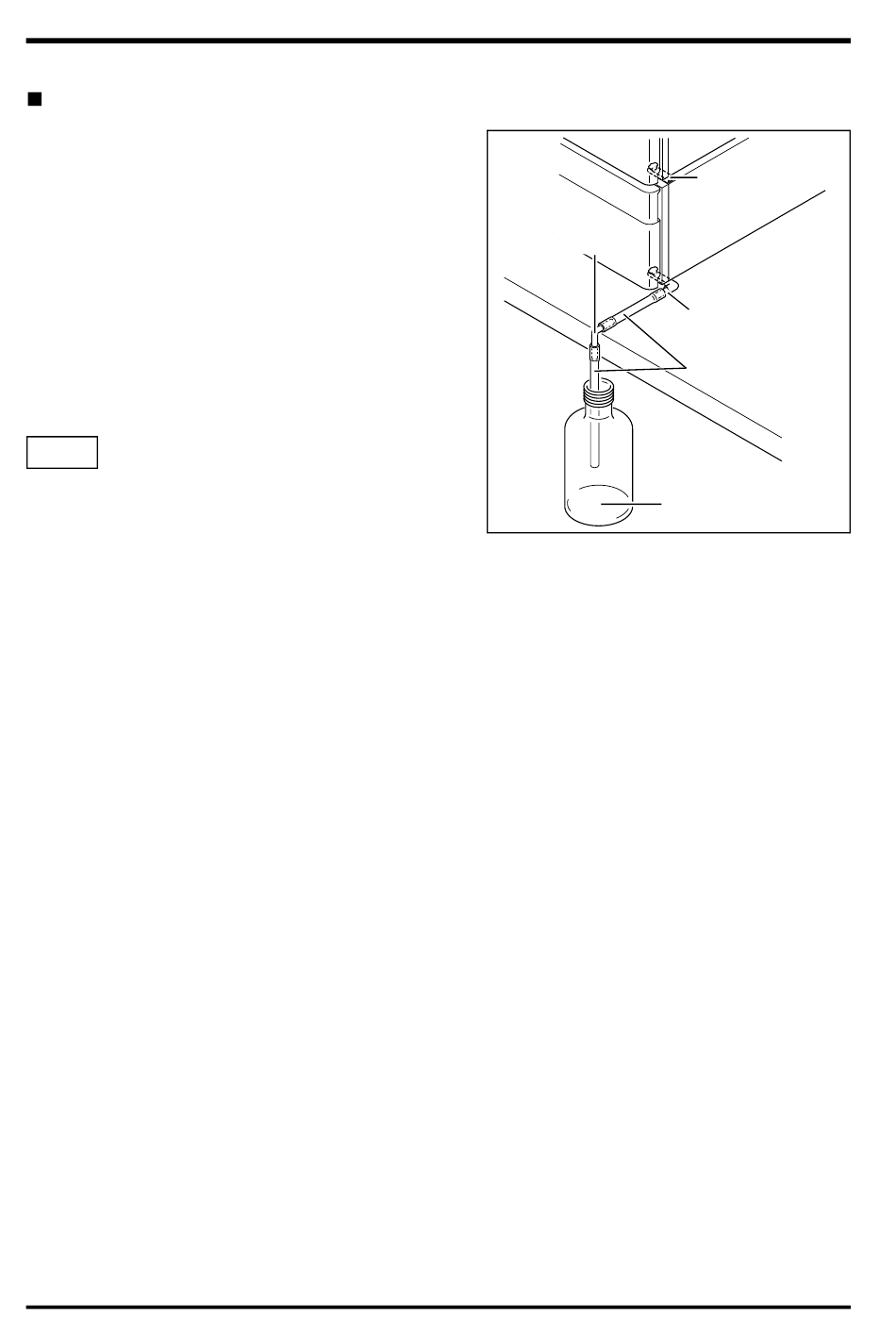

L-Verbindungsstück
Fig. 9.23
Ablaufadapter
Ablauf OUT
Gerader
Kapillarenanschluss
Silikonleitung
Abfallbehälter
RF-20A/20Axs
