Verkabelung; Verbindung Mit Externen Eingangs-/Ausgangsanschlüssen - Shimadzu Rf-20A Prominence Benutzerhandbuch

Signal
EVENT1
Dies ist ein Relais-Kontakt-Ausgang. Er wird vom
(Ausgang)
Zeitprogramm oder der EVENT-Einstellung in den
EVENT2
Hilfsfunktionen ein- und ausgeschaltet.
(Ausgang)
Nicht verwendet. Schließen Sie diesen Anschluss nicht
RSVD
an.
Startet das Zeitprogramm dieses Geräts als Antwort auf
PROG. START ein externes Kontaktsignal. Wird das Startsignal
(Eingabe) eingegeben, während das Zeitprogramm läuft, wird es ab
der Zeit "0" neu gestartet.
PROG. STOP Stoppt das Zeitprogramm dieses Geräts als Antwort auf
(Eingang) ein externes Kontaktsignal.
COMMON Dies ist der COMMON-Anschluss für die Eingänge.
5.8.2

Verkabelung

1
Isolieren Sie 10 mm vom Ende des
anzuschließenden Kabels ab. Beachten Sie, dass
dies nicht notwendig ist, wenn das Event-Kabel
mitgeliefert wurde.
2
Beinhaltet das Kabel einadrige Drähte, führen Sie
die Drähte so wie sie sind in die Löcher in den
Anschlüssen ein.
Beinhaltet das Kabel Litzendraht, drehen Sie die
Litzen am Ende des Drahts zusammen, führen Sie
dann den Draht mit einem Werkzeug, wie z. B.
einem Flachschraubendreher ein, während Sie
die Taste links am Anschluss gedrückt halten.
Halten Sie diese Taste auch gedrückt, wenn Sie
das Kabel entfernen.
RF-20A/20Axs
5.8 Verbindung mit externen Eingangs-/Ausgangsanschlüssen
Erläuterung Anmerkung
Der Nennbetrieb des Relais-Kontaktes
beträgt 30 V DC / 1 A
−
Diese Signale werden durch
Kurzschluss zwischen dem
Eingangsbefehlsanschluss und dem
COMMON-Anschluss als Antwort auf
die Kontakte der externen Geräten
gesteuert.
Die Kurzschlussdauer (tc) sollte wie
folgt sein.
0,5 Sek. < tc < 10 Sek.

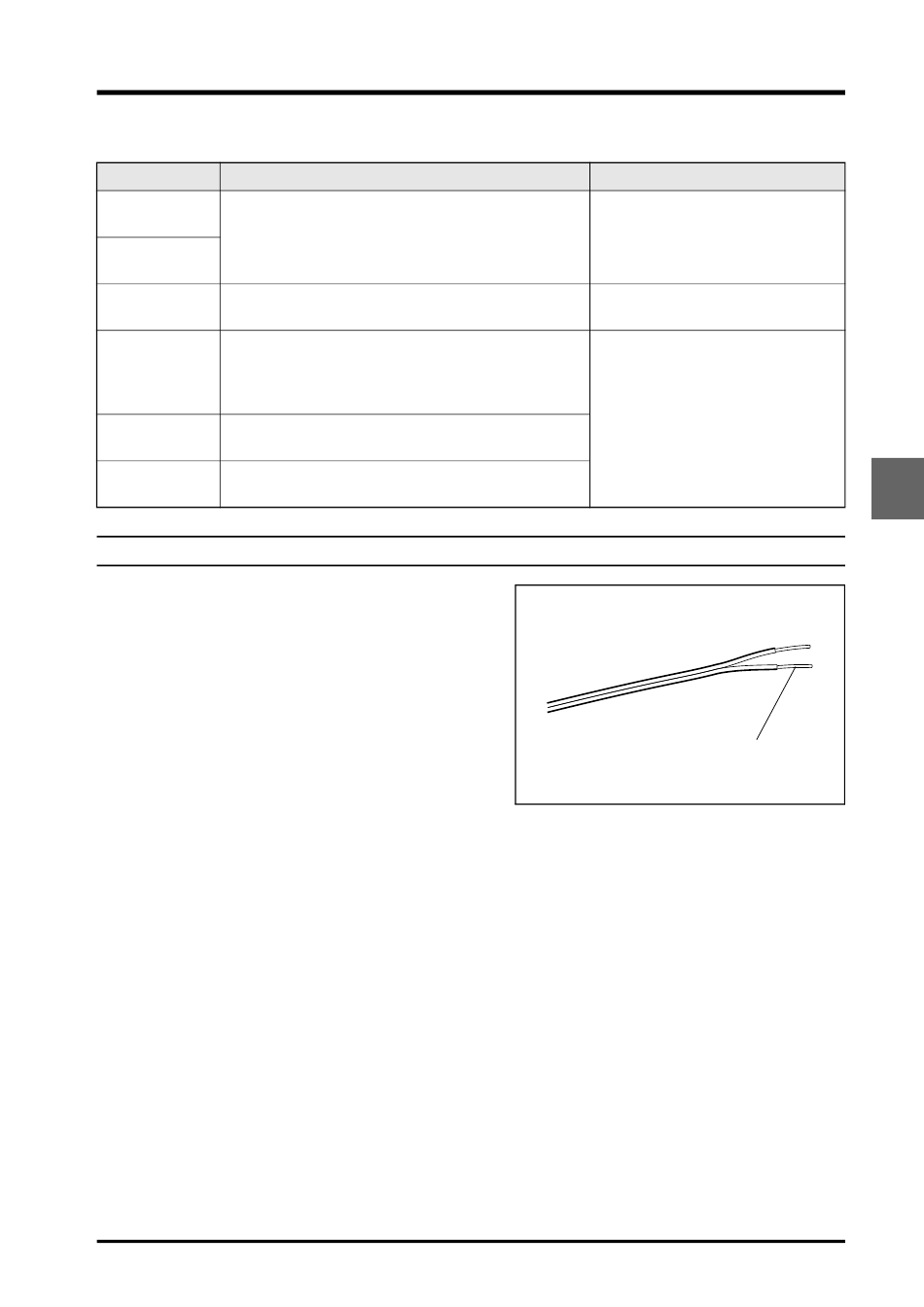

Isolieren Sie 10 mm ab.
Fig. 5.4
5
5-87
