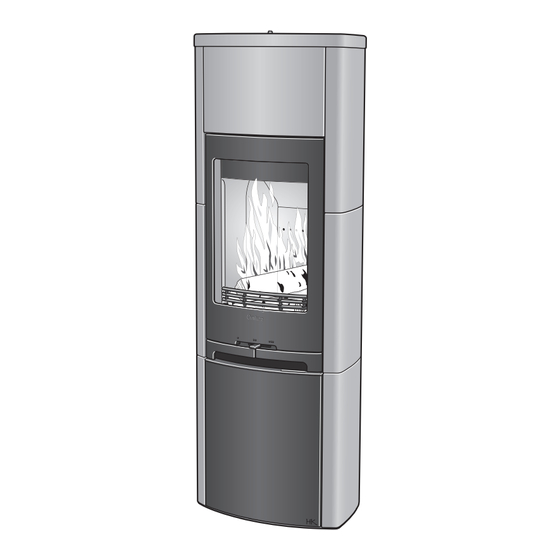

- Seite 1 Installations- anleitung C 790T www.contura.eu...
- Seite 2 Emission von gefährlichen Stoffen Erfüllt die Anforderungen Nennleistung 5 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 315°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 1. Juli 2013...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
- Seite 4 FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation des Kaminofens. Um eine Modell 790T Kaminofen und Schornstein können...
- Seite 5 SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C • Ein Rauchkanal mit scharfen Biegungen und horizontalem ausgelegt ist. Verlauf verringert den Schornsteinzug. Die maximale horizontale • Das Anschlussstück besitzt einen Außendurchmesser von 150 mm. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.
- Seite 6 ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird.
- Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C 790T Brennbare Decke Der Mindestabstand zwischen Kaminofenöffnung und einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Ø150 Anforderungen zum Sicherheits- abstand für den Schornstein zu...
- Seite 8 MONTAGE Montage des Speichersteins Wenn der Kaminofen nicht mit einem Speicherstein ausgestattet werden soll, können Sie auf Seite 30 weiterlesen.
- Seite 9 MONTAGE 90°...
- Seite 10 MONTAGE...
- Seite 11 MONTAGE Montage der Aufhängungsprofile...
- Seite 12 MONTAGE 90°...
- Seite 13 MONTAGE...
- Seite 14 MONTAGE Specksteinmontage...
- Seite 15 MONTAGE...
- Seite 16 MONTAGE Montage des Speichersteins auf der Oberseite...
- Seite 17 MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
- Seite 18 DEMONTAGE Demontage von losen Komponenten So demontieren Sie das Strahlungsblech So demontieren Sie die Brennraumauskleidung Behandeln Sie die Vermiculite vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seiten abgenommen werden. Die Seitenstreben müssen beim Reinigen nicht entnommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.
- Seite 19 MONTAGE Montage der unteren Abdeckung...
- Seite 20 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811167 IAV SE-EX C790T-8 Die aktuelle Version dieser Heizinstruktion kann unter 2015-05-04 www.contura.eu heruntergeladen werden.
