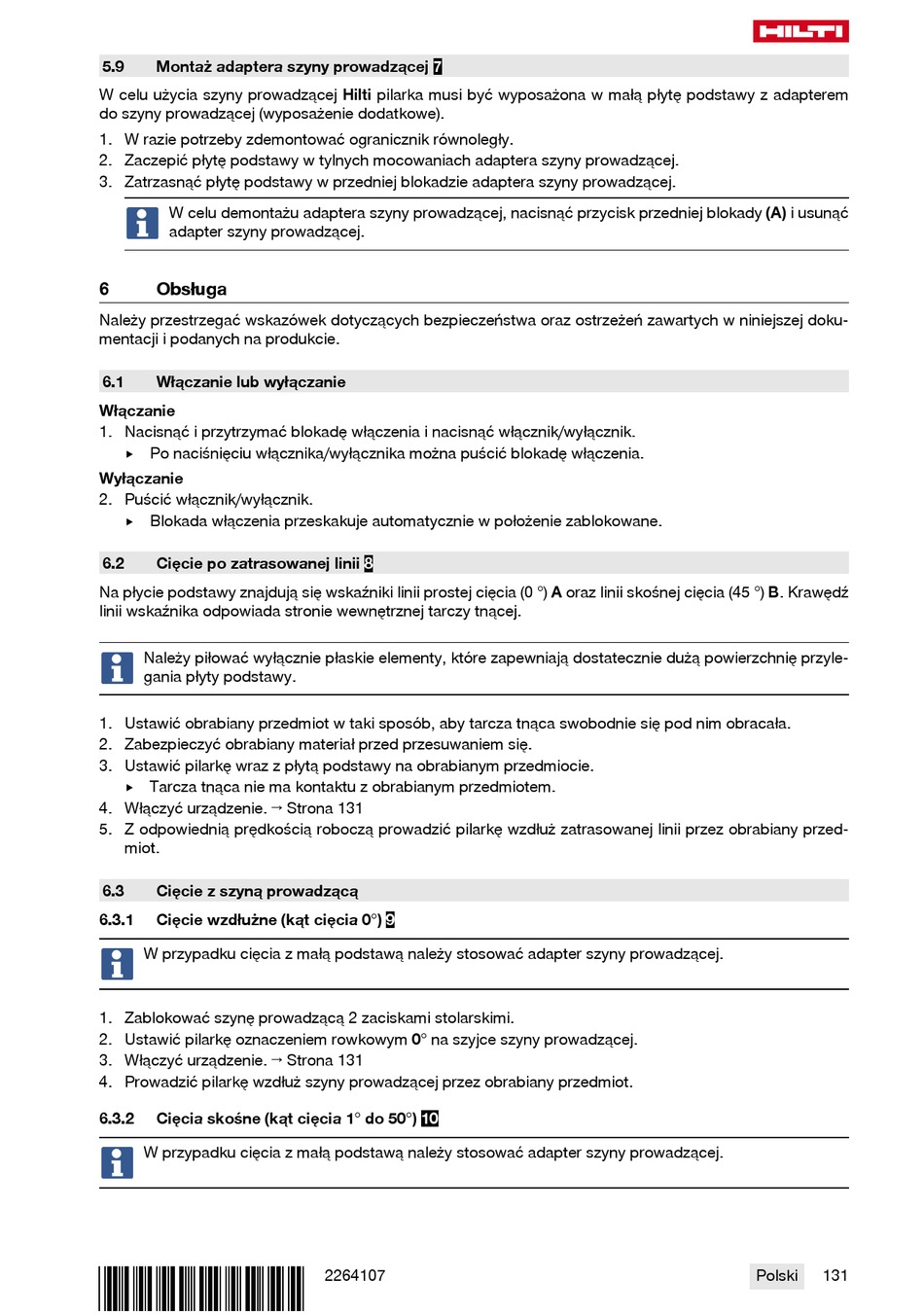

5.9 Montaż adaptera szyny prowadzącej
W celu użycia szyny prowadzącej Hilti pilarka musi być wyposażona w małą płytę podstawy z adapterem
do szyny prowadzącej (wyposażenie dodatkowe).
1. W razie potrzeby zdemontować ogranicznik równoległy.
2. Zaczepić płytę podstawy w tylnych mocowaniach adaptera szyny prowadzącej.
3. Zatrzasnąć płytę podstawy w przedniej blokadzie adaptera szyny prowadzącej.
W celu demontażu adaptera szyny prowadzącej, nacisnąć przycisk przedniej blokady (A) i usunąć
adapter szyny prowadzącej.
6 Obsługa
Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej doku-
mentacji i podanych na produkcie.
6.1 Włączanie lub wyłączanie
Włączanie
1. Nacisnąć i przytrzymać blokadę włączenia i nacisnąć włącznik/wyłącznik.
▶ Po naciśnięciu włącznika/wyłącznika można puścić blokadę włączenia.
Wyłączanie
2. Puścić włącznik/wyłącznik.
▶ Blokada włączenia przeskakuje automatycznie w położenie zablokowane.
6.2 Cięcie po zatrasowanej linii
Na płycie podstawy znajdują się wskaźniki linii prostej cięcia (0 °) A oraz linii skośnej cięcia (45 °) B. Krawędź
linii wskaźnika odpowiada stronie wewnętrznej tarczy tnącej.
Należy piłować wyłącznie płaskie elementy, które zapewniają dostatecznie dużą powierzchnię przyle-
gania płyty podstawy.
1. Ustawić obrabiany przedmiot w taki sposób, aby tarcza tnąca swobodnie się pod nim obracała.
2. Zabezpieczyć obrabiany materiał przed przesuwaniem się.
3. Ustawić pilarkę wraz z płytą podstawy na obrabianym przedmiocie.
▶ Tarcza tnąca nie ma kontaktu z obrabianym przedmiotem.
4. Włączyć urządzenie. → Strona 131
5. Z odpowiednią prędkością roboczą prowadzić pilarkę wzdłuż zatrasowanej linii przez obrabiany przed-
miot.
6.3 Cięcie z szyną prowadzącą
6.3.1 Cięcie wzdłużne (kąt cięcia 0°)
W przypadku cięcia z małą podstawą należy stosować adapter szyny prowadzącej.
1. Zablokować szynę prowadzącą 2 zaciskami stolarskimi.
2. Ustawić pilarkę oznaczeniem rowkowym 0° na szyjce szyny prowadzącej.
3. Włączyć urządzenie. → Strona 131
4. Prowadzić pilarkę wzdłuż szyny prowadzącej przez obrabiany przedmiot.
6.3.2 Cięcia skośne (kąt cięcia 1° do 50°)
W przypadku cięcia z małą podstawą należy stosować adapter szyny prowadzącej.
*2264107*
7
8
9
10
2264107 Polski 131
