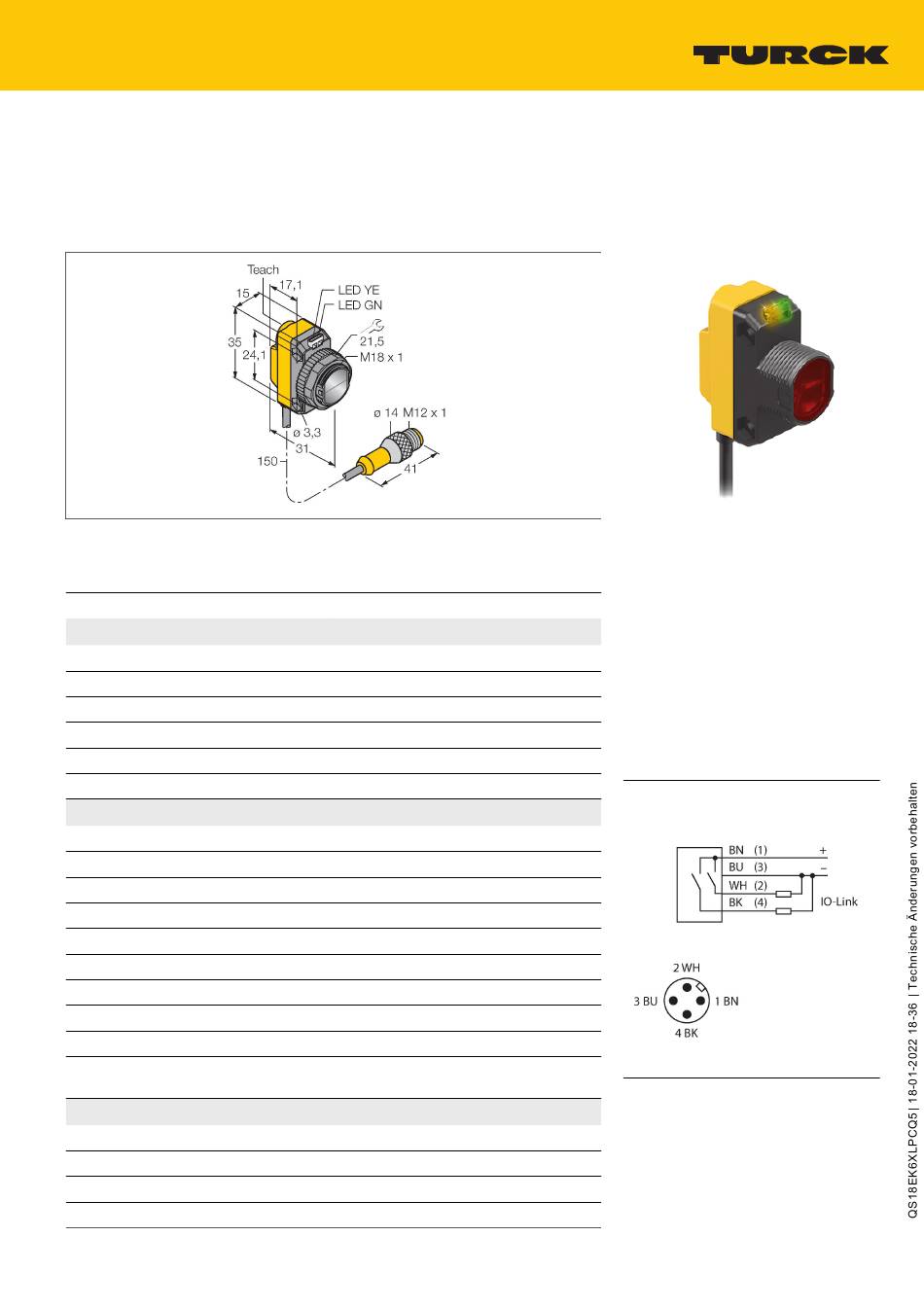

turck QS18EK6XLPCQ5 Betriebsanleitung

QS18EK6XLPCQ5
Opto-Sensor – Reflexionslichtschranke mit Polarisationsfilter
zur Klarobjekterkennung
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Reflektor im Lieferumfang enthalten
Lichtart
Wellenlänge
Reichweite
Elektrische Daten
Betriebsspannung
DC Bemessungsbetriebsstrom
Leerlaufstrom
Verpolungsschutz
Kommunikationsprotokoll
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Ansprechzeit typisch
Einstellmöglichkeit
IO-Link
IO-Link Spezifikation
IO-Link Porttyp
Kommunikationsmodus
Prozessdatenbreite
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|6
QS18EK6XLPCQ5
3801743
Reflexionsschranke
Polarisiert (Coaxial)
Nein
Rot-polarisiert
625 nm
50...3000 mm
10...30 VDC
≤ 100 mA
≤ 35 mA
ja
IO-Link
Schließer/Öffner, PNP/NPN
≤ 833 Hz
≤ 100 ms
< 0.4 ms
Drucktaster
Remote-Teach
V 1.1
Class A
COM 2 (38.4 kBaud)
16 bit
Merkmale
■
Kabel mit Steckverbinder, PVC, 150 mm,
M12 x 1, 4-polig
■
Schutzart IP67
■
LED rundum sichtbar
■
Koaxiale Optik
■
Empfindlichkeitseinstellung über Teachta-
ster
■
Betriebsspannung: 10...30 VDC
■
1x PNP/NPN Schaltausgang mit IO-Link
Kommunikation
■
1x PNP/NPN Schaltausgang
■
Prozesswertübergabe und Parametrierung
über IO-Link
Anschlussbild
Funktionsprinzip
Bei Reflexionslichtschranken befinden
sich Sender und Empfänger in demselben
Gehäuse. Der Lichtstrahl des Senders
wird auf einen Reflektor gerichtet und von
diesem auf den Empfänger zurückgeworfen.
Ein Objekt wird detektiert, wenn es diesen
Lichtstrahl unterbricht. Diese Gerät ist
