The following status is showed in line 1:
M -
Messasurement is active (a blinking coursor in line
2 shows the last checked amplifier)
3 -
Failureinput is active (showed only if monitoring is
deactivated)
F -
a Failure has occured
k -
Keylock is active
3 -
Monitoring is deactivated
n -
Supply Voltage PSU is connected
t -
Supply Voltage BAT is connected
The status of all monitored power amplifiers is shown in
line 2:
-
Amplifier OK:
-
Amplifer defect:
The number oft he activated amplifier is shown in the first
line above (A.. main-amplifier, S..backup-amplifier)
Notice:
A amplifier that is deactivated is shown with (–)
•
All NF-signalinputs are built up symmetric, the inputs 1-8
can be connected from input to input by DIP-switches on
the chassis.
Notice:
A by-passed input needs to b e closed with a node, as
shown in the following schemata

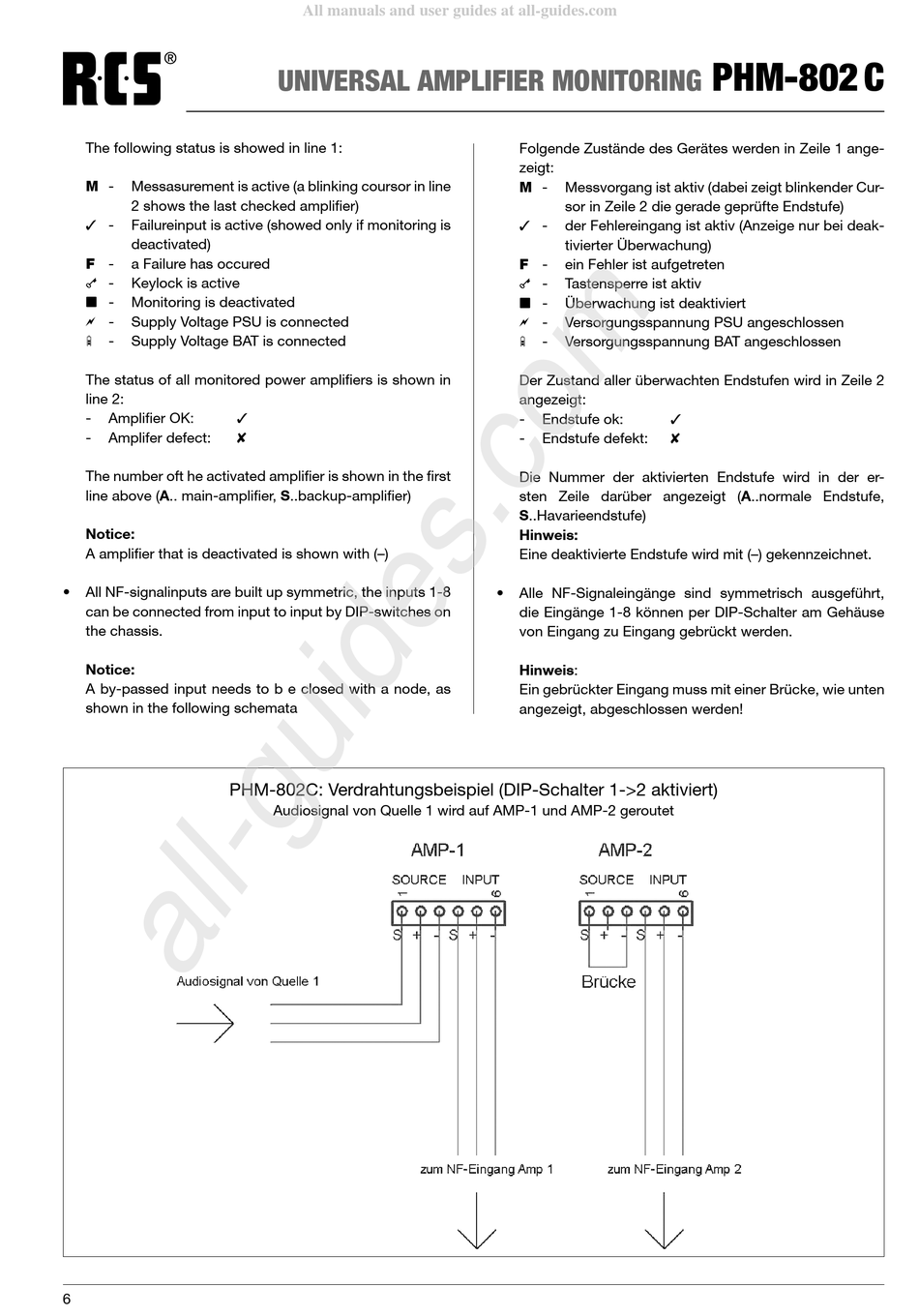

PHM-802C: Verdrahtungsbeispiel (DIP-Schalter 1->2 aktiviert)
6
All manuals and user guides at all-guides.com
UNIVERSAL AMPLIFIER MONITORING
3
8
Audiosignal von Quelle 1 wird auf AMP-1 und AMP-2 geroutet
Folgende Zustände des Gerätes werden in Zeile 1 ange-
zeigt:
M -
Messvorgang ist aktiv (dabei zeigt blinkender Cur-
sor in Zeile 2 die gerade geprüfte Endstufe)
3 -
der Fehlereingang ist aktiv (Anzeige nur bei deak-
tivierter Überwachung)
F -
ein Fehler ist aufgetreten
k -
Tastensperre ist aktiv
3 -
Überwachung ist deaktiviert
n -
Versorgungsspannung PSU angeschlossen
t -
Versorgungsspannung BAT angeschlossen
Der Zustand aller überwachten Endstufen wird in Zeile 2
angezeigt:
-
Endstufe ok:
-
Endstufe defekt:
Die Nummer der aktivierten Endstufe wird in der er-
sten Zeile darüber angezeigt (A..normale Endstufe,
S..Havarieendstufe)
Hinweis:
Eine deaktivierte Endstufe wird mit (–) gekennzeichnet.
•
Alle NF-Signaleingänge sind symmetrisch ausgeführt,
die Eingänge 1-8 können per DIP-Schalter am Gehäuse
von Eingang zu Eingang gebrückt werden.
Hinweis:
Ein gebrückter Eingang muss mit einer Brücke, wie unten
angezeigt, abgeschlossen werden!
PHM-802 C
3
8
