Teil Nr,
23 / C

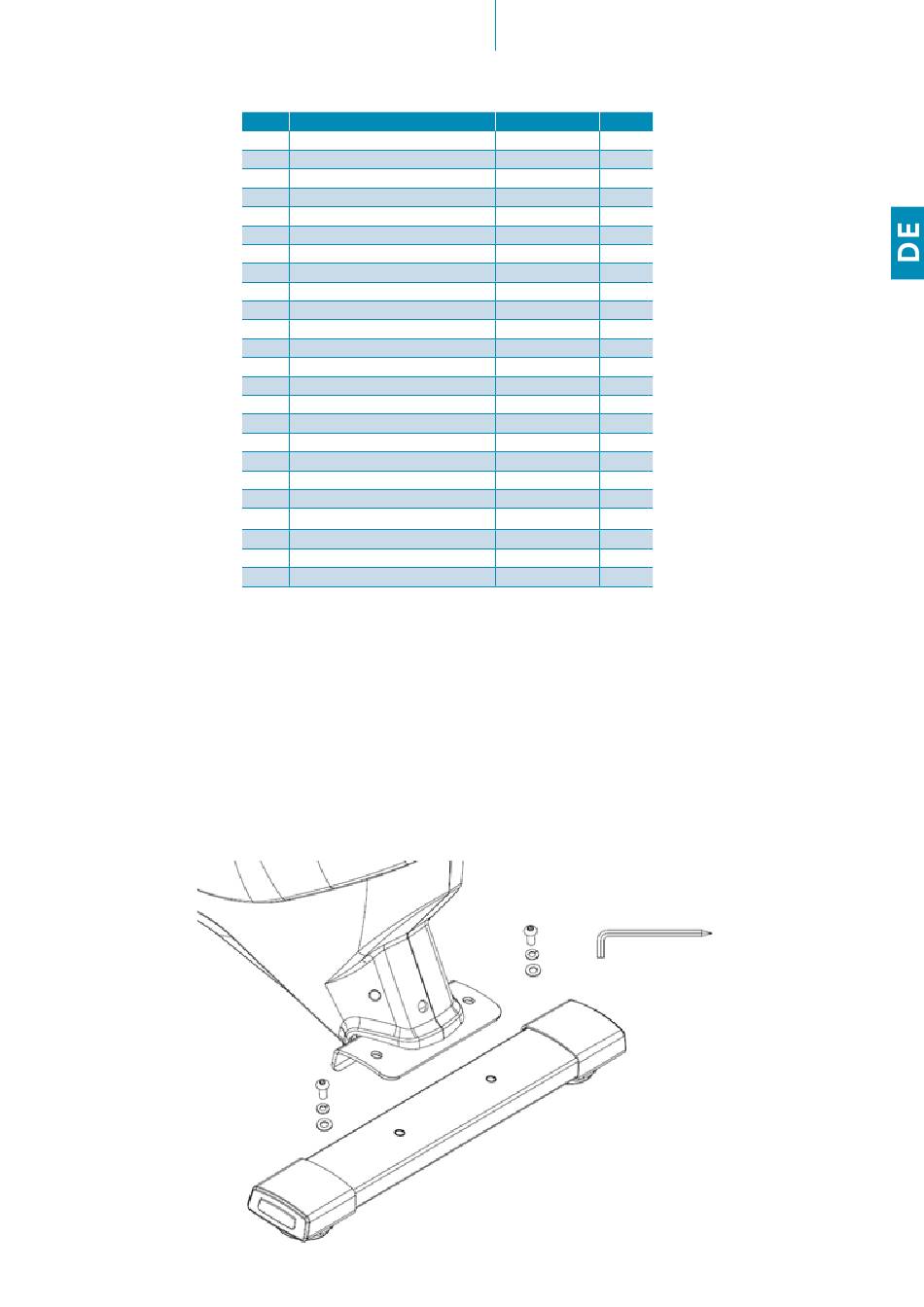

AUFBAUANLEITUNG
Wir empfehlen, das Gerät mit 2 Personen aufzubauen.
SCHRITT 1
Befestigen Sie den vorderen (3) und hinteren (5) Standfuß jeweils mit 2 Schrauben (1 / A), 2
Federscheiben (23 / C) und 2 Unterlegscheiben (2 / B) am Hauptrahmen.
Richten Sie das Gerät so aus, dass es eben und gerade auf dem Boden steht. Das Gerät besitzt
verstellbare Endkappen, die für einen ebenen Stand justiert werden können.
Beschreibung
1 / A
Schraube
2 / B
Unterlegscheibe
3
Vorderer Standfuß
4
Maulschlüssel
5
Hinterer Standfuß
6 / D
Unterlegscheibe
7
Abdeckung
8 / E
Schraube
9
Computer
10
Innensechskantschlüssel
11
Adapter
12
Feststeller
13
Hauptrahmen
14
Sattelstütze
15
Sattelaufnahme
16
Hauptabdeckung
17
Abdeckung für Lenkerstütze
18
Pedalarm
19
Lenkerstütze
20
Sattel
21
Pedale
22
Feststeller
Federscheibe
24
Flaschenhalter
5
TEILEIDENTIFIKATION /
AUFBAUANLEITUNG
Spezifikation
Menge
M8x20
8
ø8xø20x2
8
1
1
1
ø8xø12
1
1
M8x25
1
1
1
1
1
1
1
1
1
1
2
1
1
links & rechts
2
1
ø8
9
1
