Einbaulagen

Einbaulagen
Die Angabe der Einbaulage wird benötigt, um die entsprechende Schmierstoffmenge, Lage der
Entlüftung, der Ölkontrolle und der Ölablassschraube am Getriebe sicherzustellen.
Zur Variantenreduzierung können die folgenden Getriebe auch in kombinierter Einbaulage
bestellt werden:
g500-B45 in Einbaulage M1-M6 (A-F)
•
g500-B110 ... B450 in Einbaulage M1/5/6 (AEF)
•
M6 [ F ]
M4 [ C ]

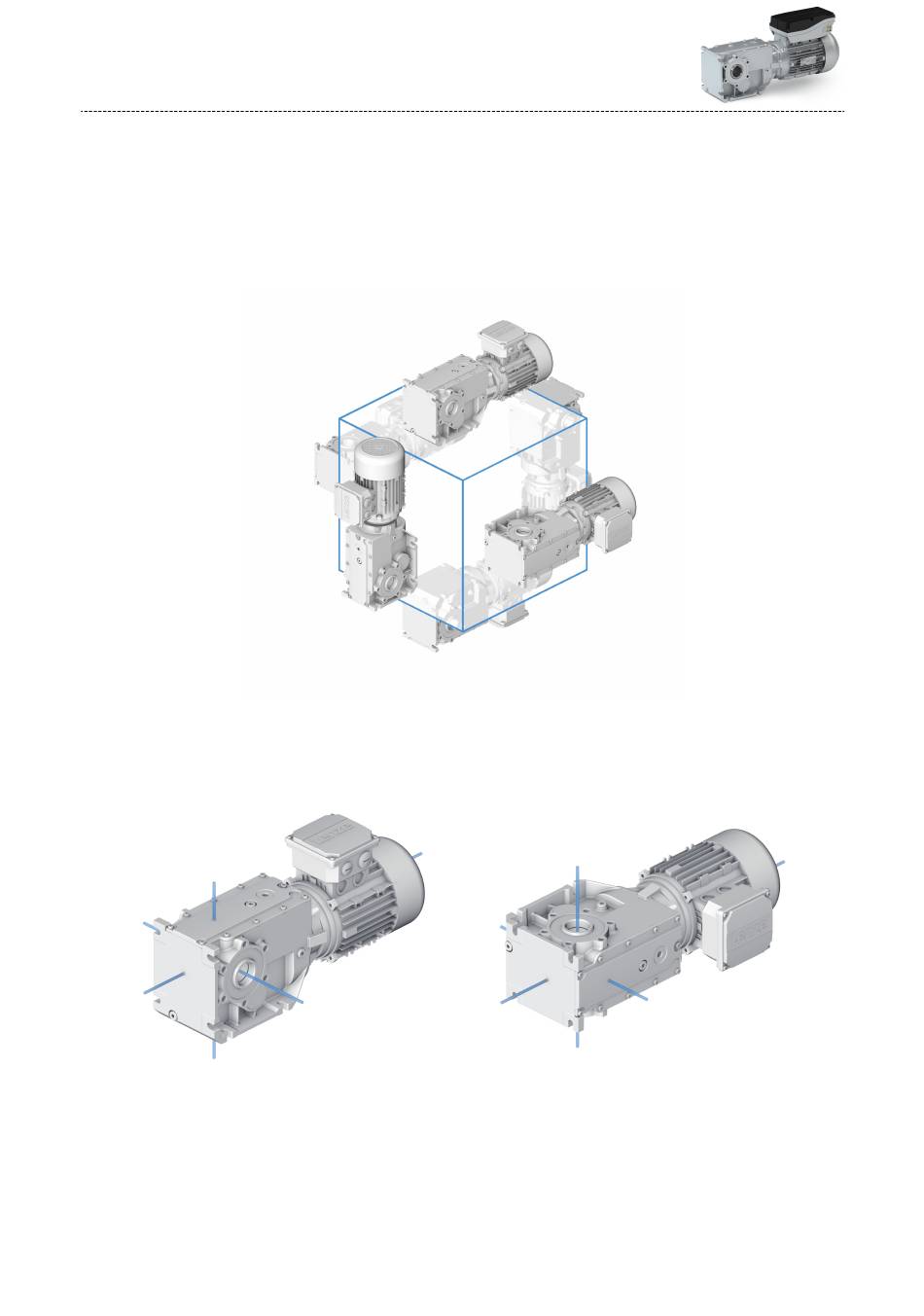

Definierte Positionen am Getriebemotor

Alle definierten Positionen beziehen sich auf die Flächen am Getrie-
bemotor in Einbaulage M1 (A) .
Position der Anbauten mit T, L, R, B, F, E (Top, Left, Right, Bottom,
Front und End)
T [ 2 ]
L [ 3 ]
F [ 6 ]
B [ 4 ]
16
M1 [ A ]
M3 [ B ]
E [ 1 ]
B [ 4 ]
F [ 6 ]
R [ 5 ]
M2 [ D ]
M5 [ E ]
Wird der Getriebemotor in eine andere Einbaulage M2 ... M6 (B...F)
gedreht, werden die definierten Positionen am Getriebemotor bei-
behalten.
Beispiel: Einbaulage M5 (E)
L [ 3 ]
T [ 2 ]
R [ 5 ]
E [ 1 ]
