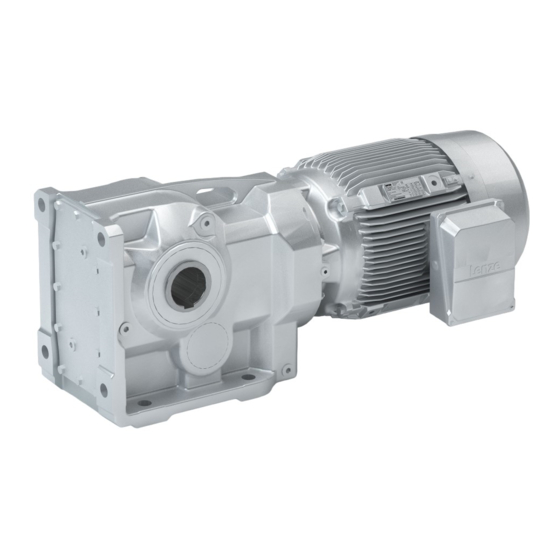

Kegelrad-Getriebemotor g500-B / Smart Motor m300-E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenze g500-B

Inhaltszusammenfassung für Lenze g500-B

  • Seite 1 Projektierung DE Netzbetriebene Getriebemotoren Kegelrad-Getriebemotor g500-B / Smart Motor m300-E...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Über dieses Dokument Dokumentbeschreibung Weiterführende Dokumente Schreibweisen und Konventionen Produktinformation Produktbeschreibung Identifizierung der Produkte Ausstattung Der Baukasten Ausführungen Einbaulagen Informationen zur Projektierung Sicherheitshinweise Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Restgefahren Allgemeine Hinweise Antriebsauslegung Abschließende Projektierung Oberflächen- und Korrosionsschutz Schmierstoffe Entlüftung Informationen zur mechanischen Installation Wichtige Hinweise Transport...
  • Seite 4 Inhalt Produkterweiterungen Drehmomentstützen Wellenabdeckungen Motoranschluss Anschluss über Klemmenkasten Anschluss über QUICKON V2-Steckverbinder Anschluss über M15-Steckverbinder Anschluss über M12-Steckverbinder Bremsen Federkraft-Haltebremse Bremswiderstände Zubehör NFC-Adapter QUICKON-Steckverbinder M15-Steckverbinder Produktcodes Motordaten Bemessungsdaten Ökodesign-Richtlinie Umwelthinweise und Recycling Anhang Wissenswertes Betriebsarten des Motors Schutzarten...

  • Seite 5: Über Dieses Dokument

    Dokumentation verfügbar haben und die für sie wesentlichen Angaben und Hinweise beachten. Die Dokumentation muss immer komplett und in einwandfrei lesbarem Zustand sein. • Weiterführende Dokumente Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Inter- net: www.Lenze.com à Downloads...

  • Seite 6: Schreibweisen Und Konventionen

    Über dieses Dokument Schreibweisen und Konventionen Schreibweisen und Konventionen Zur Unterscheidung verschiedener Arten von Informationen werden in diesem Dokument Konventionen verwendet. Zahlenschreibweise Dezimaltrennzeichen Punkt Werden generell als Dezimalpunkt dargestellt. Beispiel: 1 234.56 Warnhinweise UL-Warnhinweise Werden in englischer und französischer Sprache verwendet. UR-Warnhinweise Textauszeichnung Engineering Tools...

  • Seite 7: Produktinformation

    über die Polpaarzahl der Motoren realisiert. Das führte zu einer hohen Variantenviel- falt. Mit den Lenze Smart Products ist dies anders: Durch die Möglichkeit die Motordrehzahl in einem 5-fachen Verstellbereich bei konstantem Drehmoment frei einzustellen, können unter- schiedlichste Geschwindigkeiten mit einer einzigen Variante gelöst werden. Damit reduziert sich der Aufwand in Auslegung, Auswahl, Beschaffung und Lagerhaltung erheblich.
  • Seite 8 Produktinformation Produktbeschreibung Einfach Einstellen Die Anpassung der Lenze Smart Products an die Anwendung sowie eine Diagnose erfolgt mit der NFC-Technologie (NFC=Near Field Communication). Ohne Öffnen des Klemmenkastens, ohne Spannungsversorgung und ohne aufwändige Adressierung kann der Antrieb ganz einfach eingestellt werden.
  • Seite 9 Da die Einstellungen sehr einfach und übersichtlich sind, gibt es für die Lenze Smart Products auch einen Dialog, der direkt über den Navigator aufgerufen werden kann. Der entsprechende Button steht direkt in der Navigationleiste. Analog zu anderen Produkteinstellungen können die Parameterwerte archiviert werden.

  • Seite 10: Anwendungsbeispiele

    • Ist für viele Approbationen geeignet • Der Lenze Smart Motor entspricht den Anforderungen, wie sie in der höchsten Effizienzanfor- derung für IES2 beschrieben sind. Falls im Teillastbereich sehr wenig Drehmoment benötigt wird, kann die integrierte Energie- sparfunktion eingesetzt werden, um die Energieaufnahme des Antriebs zu optimieren.

  • Seite 11: Ausstattung

    Produktinformation Ausstattung Ausstattung Die folgende Abbildung gibt eine Übersicht der Elemente und Anschlüsse am Produkt. Posi- tion, Größe und Aussehen können abweichen. Entlüftung (je nach Einbaulage) Öleinfüllschraube (je nach Einbaulage) Ölkontrollschraube (je nach Einbaulage) Abtriebswelle Ölablassschraube (je nach Einbaulage) Abtriebsflansch Gehäuseausführung Anbau Drehmomentstütze Anbau Drehmomentstütze...

  • Seite 12: Der Baukasten

    Produktinformation Der Baukasten Der Baukasten Fettgedruckte Werte sind Standardausführungen. Nicht fettgedruckte Werte sind mögliche Erweiterungen, teilweise mit Aufpreis.
  • Seite 13 Produktinformation Der Baukasten Getriebemotoren bis 450 Nm Getriebe g500-B45 g500-B110 g500-B240 g500-B450 Motorzuordnung min. MSEMA□□ 063-42 063-42 063-42 063-42 Motorzuordnung max. MSEMA□□ 063-42 080-32 080-32 080-32 Technische Daten Abtriebsdrehmoment max. Antriebsdrehmoment min. 1.75 1.75 1.75 1.75 Antriebsdrehmoment max. 1.75 Einbaulage Standard M1, M2, M3, M4, M5, M6 (ABCDEF) Kombiniert...
  • Seite 14 Produktinformation Der Baukasten Getriebemotoren 600 Nm bis 4300 Nm Getriebe g500-B600 g500-B820 g500-B1500 g500-B2700 g500-B4300 Motorzuordnung min. MSEMA□□ 063-42 063-42 063-42 063-42 063-42 Motorzuordnung max. MSEMA□□ 080-32 080-32 080-32 080-32 080-32 Technische Daten Abtriebsdrehmoment max. 1500 2700 4300 Antriebsdrehmoment min. 1.75 1.75 1.75...

  • Seite 15: Ausführungen

    Produktinformation Der Baukasten Ausführungen Ausführungen Ausführungen Getriebe Bitte beachten Sie die verfügbaren Getriebeausführungen! 4Der Baukasten ^ 12 g500-B45 ... B4300 Hohlwelle, mit Fuß Ohne Zentrierung (HBR) Mit Zentrierung (HAR) Flansch mit Durchgangsbohrungen (HAK) Hohlwelle mit Schrumpfscheibe, mit Fuß Ohne Zentrierung (SBR) Mit Zentrierung (SAR) Flansch mit Durchgangsbohrungen (SAK) Vollwelle, mit Fuß...

  • Seite 16: Einbaulagen

    Produktinformation Der Baukasten Einbaulagen Einbaulagen Die Angabe der Einbaulage wird benötigt, um die entsprechende Schmierstoffmenge, Lage der Entlüftung, der Ölkontrolle und der Ölablassschraube am Getriebe sicherzustellen. Zur Variantenreduzierung können die folgenden Getriebe auch in kombinierter Einbaulage bestellt werden: g500-B45 in Einbaulage M1-M6 (A-F) •...
  • Seite 17 Produktinformation Der Baukasten Einbaulagen Position der Klemmenkästen Positionen der Anschlüsse Netzanschluss Steueranschluss Kabelverschraubung Klemmenkasten M12-Steckverbinder QUICKON V2-Steckerverbinder M15-Steckverbinder Position des Bremslüfthebels...
  • Seite 18 Produktinformation Der Baukasten Einbaulagen Position der Vollwelle Beidseitiger Abtriebswellenzapfen "L+R". Position der Hohlwelle mit Schrumpfscheibe Abtriebsflansch und Schrumpfscheibe sind nicht in der gleichen Position mög- lich. Position des Abtriebsflansches Beidseitiger Abtriebsflansch "L+R".
  • Seite 19 Produktinformation Der Baukasten Einbaulagen Position der Drehmomentstütze am Gewindelochkreis Position der Drehmomentstütze Winkel der Drehmomentstütze g500-B45 ... B110 90° 90° 45° 135° 0° 180° 225° 315° 225° 315° 270° 270° g500-B240 ... B1500 90° 90° 120° 60° 120° 60° 30° 150°...
  • Seite 20 Produktinformation Der Baukasten Einbaulagen Position der Drehmomentstütze am Gehäusefuß Position der Drehmomentstütze Position des Gummipuffers an der Drehmomentstütze...

  • Seite 21: Informationen Zur Projektierung

    Informationen zur Projektierung Sicherheitshinweise Grundlegende Sicherheitshinweise Informationen zur Projektierung Sicherheitshinweise Grundlegende Sicherheitshinweise Wenn Sie die folgenden grundlegenden Sicherheitshinweise missachten, kann dies zu schwe- ren Personenschäden und Sachschäden führen! Das Produkt ausschließlich bestimmungsgemäß verwenden. • Das Produkt niemals trotz erkennbarer Schäden in Betrieb nehmen. •...

  • Seite 22: Restgefahren

    Informationen zur Projektierung Sicherheitshinweise Restgefahren Restgefahren Auch wenn gegebene Hinweise beachtet und Schutzmaßnahmen angewendet werden, kön- nen Restrisiken verbleiben. Die genannten Restgefahren muss der Anwender in der Risikobeurteilung für seine Maschine/ Anlage berücksichtigen. Nichtbeachtung kann zu schweren Personenschäden und Sachschäden führen! Produkt Beachten Sie die Warnschilder auf dem Produkt und deren Bedeutung! Gefährliche elektrische Spannung:...

  • Seite 23: Allgemeine Hinweise

    Informationen zur Projektierung Allgemeine Hinweise Restgefahren Getriebeschutz Zu hohe Schwingbeschleunigungen und Resonanzen führen zur Beschädigung des Getrie- • bes. Das Getriebe nicht bei Schwingbeschleunigungen > 2 g (20 m/s ) der Maschine betrei- ben. Das Getriebe nicht im Resonanzbereich der Maschine betreiben. Zu hohe Drehmomente führen zur Beschädigung des Getriebes.

  • Seite 24: Antriebsauslegung

    Mit dem »Drive Solution Designer« können Sie die Antriebsauslegung schnell und mit einer hohen Qualität durchführen. Die Software beinhaltet fundiertes und in der Praxis erprobtes Wissen über Antriebsanwendungen und mechatronische Antriebskomponenten. Bitte wenden Sie sich an Ihre Lenze-Vertretung. Netzbetrieb Einsatzbedingungen prüfen Erforderliche Eingangsgrößen festlegen...

  • Seite 25: Korrekturfaktoren Ermitteln

    Informationen zur Projektierung Antriebsauslegung Korrekturfaktoren ermitteln Umgebungstemperatur °C ≤ 40 Korrekturfaktor Aufstellhöhe über NN ≤ 1000 m ≤ 2000 m ≤ 3000 m ≤ 4000 m Korrekturfaktor 0.95 0.90 0.85 Produkt anhand der Kräfte bestimmen Übertragungselement Zahnräder Kettenräder Zahnriemenscheiben Schmalkeilriemen (je nach Vorspannung) (je nach Vorspannung) ≥...

  • Seite 26: Abschließende Projektierung

    Weitere Informationen zur abschließenden Projektierung: 4Der Baukasten ^ 12 4Produkterweiterungen ^ 91 4Zubehör ^ 108 Von Lenze voreinstellbare Parameter Die mit "auftragsabhängig" in den Standardeinstellung gekennzeichneten Para- meter können auftragsbezogen von Lenze voreingestellt werden. Standardeinstellungen Parameter Wert Bemerkung Name Auslieferung Einstellbereich Parametersatzname...

  • Seite 27: Oberflächen- Und Korrosionsschutz

    Informationen zur Projektierung Abschließende Projektierung Oberflächen- und Korrosionsschutz Drehrichtung der Abtriebswelle Die Drehrichtung der Abtriebswelle wird über den Sollwert der Abtriebsdrehzahl definiert. Der Drehrichtungswechsel erfolgt bei Angabe einer positiven (n > 0) oder negativen (n < 0) Drehzahl. n < 0 n >...

  • Seite 28: Schmierstoffe

    Informationen zur Projektierung Abschließende Projektierung Schmierstoffe Schmierstoffe Folgende Getriebe sind lebensdauergeschmiert: g500-B45 • g500-B110 • g500-B240 • Empfohlene Schmierstoffe: Schmierstoff CLP 220 CLP 460 CLP HC 220 CLP HC 320 Umgebungstemperatur 0 … +40 °C -30 … +40 °C -20 … +50 °C Spezifikation Mineralöl mit EP-Additiven Synthetisches Öl (Basis Polyalphaolefine)

  • Seite 29: Entlüftung

    Informationen zur Projektierung Abschließende Projektierung Entlüftung Entlüftung Bei den Getrieben g500-B45 … B240 sind keine Entlüftungsmaßnahmen erfor- derlich. Das Getriebe g500-B240 kann optional mit Entlüftungselementen ausgerüstet werden. Ab g500-B450 werden die Getriebe grundsätzlich mit Entlüftungselementen ausgeliefert. Zur Variantenreduzierung können die folgenden Getriebe auch in kombinierter Einbaulage bestellt werden: g500-B45 in Einbaulage M1-M6 (A-F) •...

  • Seite 30: Abschließende Projektierung Entlüftung

    Informationen zur Projektierung Abschließende Projektierung Entlüftung g500-B240 Einbaulage M1 (A) Einbaulage M2 (D) Einbaulage M3 (B) Einfüllung und Entlüftung Kontrolle Ablass...
  • Seite 31 Informationen zur Projektierung Abschließende Projektierung Entlüftung Einbaulage M4 (C) Einbaulage M5 (E) Einbaulage M6 (F) Einfüllung und Entlüftung Kontrolle Ablass...
  • Seite 32 Informationen zur Projektierung Abschließende Projektierung Entlüftung g500-B450 Einbaulage M1 (A) Einbaulage M2 (D) Einbaulage M3 (B) Einfüllung und Entlüftung Kontrolle Ablass...
  • Seite 33 Informationen zur Projektierung Abschließende Projektierung Entlüftung Einbaulage M4 (C) Einbaulage M5 (E) Einbaulage M6 (F) Einfüllung und Entlüftung Kontrolle Ablass...
  • Seite 34 Informationen zur Projektierung Abschließende Projektierung Entlüftung g500-B600 ... B4300 Einbaulage M1 (A) Einbaulage M2 (D) Einbaulage M3 (B) Einfüllung und Entlüftung Kontrolle Ablass ① ② ④ ⑤ ③ g500-B600 ① g500-B820 ② g500-B1500 ③ g500-B2700 ④ g500-B4300 ⑤...
  • Seite 35 Informationen zur Projektierung Abschließende Projektierung Entlüftung Einbaulage M4 (C) Einbaulage M5 (E) Einbaulage M6 (F) Einfüllung und Entlüftung ④ ③ ⑤ ④ ① ⑤ ② ① ③ ② ③ Kontrolle ③ Ablass g500-B600 ① g500-B820 ② g500-B1500 ③ g500-B2700 ④ g500-B4300 ⑤...
  • Seite 36 Informationen zur Projektierung Abschließende Projektierung Entlüftung Getriebe mit Ölausgleichsbehälter für Einbaulage M4 (C) Um eine zuverlässige Schmierung der Verzahnteile in Einbaulage M4 (C) (Motor ist senkrecht von oben am Getriebe angeordnet) sicherzustellen, ist ein hoher Füllstand im Getriebe erfor- derlich. Durch das reduzierte Luftvolumen im Getriebe kann dies bei hoher Antriebsdrehzahl unter Umständen zum Ölaustritt an der Entlüftung führen.
  • Seite 37 Informationen zur Projektierung Abschließende Projektierung Entlüftung g500-B1500 g500-B2700 g500-B4300 Getriebeübersetzung Min. Antriebsdrehzahl Getriebeübersetzung Min. Antriebsdrehzahl Getriebeübersetzung Min. Antriebsdrehzahl r/min r/min r/min 6.866 2000 6.918 2000 5.488 2000 9.516 2000 8.793 2000 6.976 2000 10.902 2000 11.713 2000 9.156 2000 11.985 2000 12.863 2000...

  • Seite 38: Informationen Zur Mechanischen Installation

    Die technischen Daten und die Angaben zu Anschlussbedingungen können Sie dem Typen- • schild und dieser Dokumentation entnehmen. Umgebungsmedien − insbesondere chemisch aggressive − können Wellendichtringe, Lacke • und Kunststoffe angreifen. Lenze bietet einen speziellen Oberflächen- und Korrosionsschutz. • 4Oberflächen- und Korrosionsschutz ^ 27 Transport Für einen sachgemäßen Umgang sorgen.

  • Seite 39: Informationen Zur Elektrischen Installation

    Informationen zur elektrischen Installation Wichtige Hinweise Informationen zur elektrischen Installation Wichtige Hinweise GEFAHR! Verletzungsgefahr und Verbrennungsgefahr durch gefährliche Spannung An den Leistungsklemmen kann auch im ausgeschalteten Zustand oder bei gestopptem Motor Spannung anliegen und lebensbedrohliche Herzrhythmusstörungen und schwere Verbrennun- gen verursachen. ▶...

  • Seite 40: Anschluss Nach En

    Informationen zur elektrischen Installation Anschluss nach EN Anschluss nach EN Die folgenden Daten sind für einen 3-phasigen Netzanschluss mit 400 V gültig. Netzanschluss QUICKON-Steckverbinder Motor MSEMA☐☐063-42 MSEMA☐☐080-32 Anschluss Verlegeart Anschlusstyp QUICKON-Steckverbinder Leitungsausführung flexibel Leitungsquerschnitt Typ. Min. Max. Netzanschluss M15-Steckverbinder Motor MSEMA☐☐063-42 MSEMA☐☐080-32 Anschluss...
  • Seite 41 Informationen zur elektrischen Installation Anschluss nach EN Anschluss Einzelantrieb nach EN IEC 60204‑1 3/N/PE AC 400/480 V SELV/PELV F1 … F3 F1 … F3 DC 24 V (+19.2 … +28.8 V) max. 50 mA n. c. L2 L3 Rb1 Rb2 L2 L3 Rb1 Rb2 ①...
  • Seite 42 Informationen zur elektrischen Installation Anschluss nach EN Anschluss Gruppenantrieb nach EN IEC 60204‑1 F1 … F3 PE L1 L2 L3 PE L1 L2 L3 PE L1 L2 L3 PE L1 L2 L3 PE L1 L2 L3 Max. Summe der Netz-Bemessungsströme bei 40 °C bei unterschiedlichen Leitungsquerschnitten Leitungsinstallation nach EN IEC 60204‑1...

  • Seite 43: Anschluss Nach Culus

    Informationen zur elektrischen Installation Anschluss nach cULus Anschluss nach cULus Die folgenden Daten sind für einen 3-phasigen Netzanschluss mit 480 V gültig. Netzanschluss QUICKON-Steckverbinder Motor MSEMA☐☐063-42 MSEMA☐☐080-32 Anschluss Anschlusstyp QUICKON-Steckverbinder Leitungsquerschnitt Typ. Min. Max. Netzanschluss M15-Steckverbinder Motor MSEMA☐☐063-42 MSEMA☐☐080-32 Anschluss Anschlusstyp M15-Steckverbinder Leitungsquerschnitt...
  • Seite 44 Informationen zur elektrischen Installation Anschluss nach cULus WARNUNG! ▶ UL marking ▶ Use 75 °C copper wire only, except for control circuits. ▶ Maximum conductor size is AWG14. ▶ Cord connected drives are for use only in NFPA 79 applications. ▶...
  • Seite 45 Informationen zur elektrischen Installation Anschluss nach cULus Sicherungsdaten (F1 ... F3) Motor MSEMA☐☐063-42 MSEMA☐☐080-32 Leitungsinstallation nach NFPA 70, NFPA 79 Schmelzsicherung Norm UL 248 Typ. Bemessungsstrom Max. Bemessungsstrom Halbleitersicherung Norm UL 248 Typ. Bemessungsstrom Max. Bemessungsstrom Sicherungsautomat Norm UL 489 Typ.
  • Seite 46 Informationen zur elektrischen Installation Anschluss nach cULus Max. Summe der Netz-Bemessungsströme bei 40 °C bei unterschiedlichen Leitungsquerschnitten Leitungsinstallation nach NFPA 70, NFPA 79 Hauptleitung Leitungsquerschnitt Stichleitung Leitungsquerschnitt Schmelzsicherung Typ. Bemessungsstrom Max. Bemessungsstrom Sicherungsautomat Typ. Bemessungsstrom Max. Bemessungsstrom ≥ I 12.0 N...

  • Seite 47: Technische Daten

    Die Auswahltabellen geben die mechanisch zulässigen Leistungen und Drehmomente an. • Die angegebenen Bemessungsdaten gelten für die Betriebsart S1 (nach EN 60034-1). • HINWEIS Bei anderen Einsatzbedingungen können die erreichbaren Werte von den genannten abwei- chen. ▶ Bei extremen Einsatzbedingungen wenden Sie sich bitte an Ihre Lenze-Vertretung.

  • Seite 48: Normen Und Einsatzbedingungen

    The Electrical Equipment (Safety) Regulations 2016 S.I. 2021/745 The Ecodesign for Energy-Related Products and Energy Information Regulations 2021 Approbationen GB Standard 12350-2009 Für USA und Kanada (Anforderungen der CSA 22.2 No.14) Industrial Control Equipment, Lenze File cULus UL 61800-5-1 No. E132659...

  • Seite 49: Normen Und Einsatzbedingungen Personenschutz Und Geräteschutz

    Technische Daten Normen und Einsatzbedingungen Personenschutz und Geräteschutz Personenschutz und Geräteschutz Schutzart EN IEC 60529,EN IEC Angabe gilt für den betriebsfertig montierten IP55 60034-5 Zustand Typ 12 NEMA NEMA 250 Typ 4 Indoor only Abhängig von der Konfiguration Isolationsfestigkeit > 2000 m ü. NN Überspannungskate- EN IEC 61800-5-1 gorie...

  • Seite 50: Normen Und Einsatzbedingungen Umweltbedingungen

    Technische Daten Normen und Einsatzbedingungen Umweltbedingungen Umweltbedingungen Klima 1K3 (-30 ... +60 °C) <3 Monate Lagerung EN 60721-3-1:1997 1K3 (-30 ... +40 °C) >3 Monate Transport EN 60721-3-2:1997 2K3 (-30 ...+70 °C) EN 60721-3-3:1995 + Betrieb 3K3 (-30 ...+40 °C) Betrieb A2:1997 Aufstellungshöhe...

  • Seite 51: Radialkräfte Und Axialkräfte

    Technische Daten Radialkräfte und Axialkräfte Radialkräfte und Axialkräfte Zulässige Radialkraft Für die Berechnung der zulässigen Radialkraft muss der Lastangriffsbeiwert f berücksichtigt werden: rad, zul rad,max Zulässige Axialkraft Liegt keine Radialkraft vor, ist die max. zulässige Axialkraft 50 % vom Tabellenwert F rad,max = 0.5 x F ax, zul...
  • Seite 52 Einbaulage, Drehrichtung) berechnet wurden. Die Werte wurden mit einer Belastbarkeit von c= 1.3 und einer Antriebsdrehzahl von 1400 r/min berechnet. Bei abweichenden Einsatzbedingungen können zum Teil deutlich höhere Kräfte übertragen werden. Bitte wenden Sie sich an Ihre Lenze-Vertretung. Bei Hohlwelle mit Schrumpfscheibe (SAR/SBR/SCR/SDR/SAK/SCK) ist eine Über- prüfung durch Lenze erforderlich.

  • Seite 53: Auswahltabellen

    Technische Daten Auswahltabellen Auswahltabellen Hinweise zu den Auswahltabellen Die Auswahltabellen stellen die verfügbaren Kombinationen aus Getriebe, Stufenzahl, Über- setzung und Motor für die Einbaulage M1 dar. Sie dienen nur der groben Orientierung. Die folgende Legende zeigt den Aufbau der Auswahltabellen: Beispiel Erläuterung = 7.0 Nm...
  • Seite 54 Technische Daten Auswahltabellen 7 Nm Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 96.5 34.0 34.5 4.493 5.185 g500-B110 MSEMA□□063-42 92.5 36.0 36.0 4.007 5.411 g500-B45 MSEMA□□063-42 83.9 10.0 10.0 40.0 39.7 4.405 5.963 g500-B110...
  • Seite 55 Technische Daten Auswahltabellen Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 10.2 82.0 52.9 82.0 3.792 49.133 g500-B240 MSEMA□□063-42 10.0 83.0 51.8 83.0 3.911 50.167 g500-B450 MSEMA□□063-42 87.0 49.5 87.0 3.770 52.510 g500-B240 MSEMA□□063-42 93.0...
  • Seite 56 Technische Daten Auswahltabellen Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 3.880 286.408 g500-B820 MSEMA□□063-42 3.803 295.120 g500-B450 MSEMA□□063-42 1025 3.927 321.788 g500-B820 MSEMA□□063-42 3.801 322.847 g500-B450 MSEMA□□063-42 1500 1875 3.995 326.025 g500-B1500 MSEMA□□063-42 3.915...
  • Seite 57 Technische Daten Auswahltabellen Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 3776 3776 4300 4730 3.755 2310.746 g500-B4300 MSEMA□□063-42 4367 4367 4300 4730 3.751 2672.347 g500-B4300 MSEMA□□063-42 4773 4773 4300 4730 3.751 2920.887 g500-B4300 MSEMA□□063-42...
  • Seite 58 Technische Daten Auswahltabellen 20 Nm Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 17.0 17.0 68.0 67.7 28.972 3.565 g500-B240 MSEMA□□080-32 24.0 24.0 95.0 95.0 30.360 5.002 g500-B450 MSEMA□□080-32 96.5 25.0 25.0 69.0 86.3 26.793...
  • Seite 59 Technische Daten Auswahltabellen Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 10.2 52.9 26.092 49.133 g500-B240 MSEMA□□080-32 10.0 51.8 26.211 50.167 g500-B450 MSEMA□□080-32 49.5 26.070 52.510 g500-B240 MSEMA□□080-32 46.3 26.475 56.154 g500-B450 MSEMA□□080-32 45.0 1025...
  • Seite 60 Technische Daten Auswahltabellen Netzbetrieb Getriebemotor Min. Abtriebsdreh- Max. Abtriebsdreh- Anlaufmoment zahl zahl a, 1 a, 2 r/min r/min kgcm² 1359 1359 2700 3375 27.196 291.191 g500-B2700 MSEMA□□080-32 1421 1421 4300 5375 26.986 304.333 g500-B4300 MSEMA□□080-32 1522 1522 1500 1875 26.295 326.025 g500-B1500 MSEMA□□080-32...

  • Seite 61: Abmessungen

    Technische Daten Abmessungen Abmessungen Hinweise zu den Basis-Abmessungen Getriebe Ohne Vorstufe Mit Vorstufe g500-B45 2-stufig g500-B110 2-stufig 3-stufig g500-B240 2-/3-stufig 4-stufig g500-B450 ... B4300 3-stufig 4-stufig Bei Getrieben mit Vorstufe wird der Übersetzungsbereich durch ein zusätzliches Gehäuse mit Zahnradstufe zwischen Getriebe und Motor erweitert. Die Basisabmessungen sind ohne Vorstufe dargestellt und bis auf folgende abweichende Abmessungen für Getriebe mit Vorstufe gültig: Gesamtlänge „L“...

  • Seite 62: Basisabmessungen

    Technische Daten Abmessungen Basisabmessungen Basisabmessungen g500-B45, 2-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 63 Technische Daten Abmessungen Basisabmessungen g500-B45, 2-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 64 Technische Daten Abmessungen Basisabmessungen g500-B45, 2-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 65 Technische Daten Abmessungen Basisabmessungen g500-B110, 2-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 66 Technische Daten Abmessungen Basisabmessungen g500-B110, 2-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 67 Technische Daten Abmessungen Basisabmessungen g500-B110, 2-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 68 Technische Daten Abmessungen Basisabmessungen g500-B240, 2-/3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 69 Technische Daten Abmessungen Basisabmessungen g500-B240, 2-/3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 70 Technische Daten Abmessungen Basisabmessungen g500-B240, 2-/3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 71 Technische Daten Abmessungen Basisabmessungen g500-B450, 3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 72 Technische Daten Abmessungen Basisabmessungen g500-B450, 3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 73 Technische Daten Abmessungen Basisabmessungen g500-B450, 3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 74 Technische Daten Abmessungen Basisabmessungen g500-B600, 3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 75 Technische Daten Abmessungen Basisabmessungen g500-B600, 3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 76 Technische Daten Abmessungen Basisabmessungen g500-B600, 3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 77 Technische Daten Abmessungen Basisabmessungen g500-B820, 3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 78 Technische Daten Abmessungen Basisabmessungen g500-B820, 3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 79 Technische Daten Abmessungen Basisabmessungen g500-B820, 3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 80 Technische Daten Abmessungen Basisabmessungen g500-B1500, 3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 81 Technische Daten Abmessungen Basisabmessungen g500-B1500, 3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 82 Technische Daten Abmessungen Basisabmessungen g500-B1500, 3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 83 Technische Daten Abmessungen Basisabmessungen g500-B2700, 3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 84 Technische Daten Abmessungen Basisabmessungen g500-B2700, 3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 85 Technische Daten Abmessungen Basisabmessungen g500-B2700, 3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 86 Technische Daten Abmessungen Basisabmessungen g500-B4300, 3-stufig Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 87 Technische Daten Abmessungen Basisabmessungen g500-B4300, 3-stufig Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...
  • Seite 88 Technische Daten Abmessungen Basisabmessungen g500-B4300, 3-stufig Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motorenreihe MSEMA Motor 063-42 080-32 Gesamtlänge Länge Motor Motordurchmesser Abstand Motor/Anschluss Δ L 4Mehrlängen ^ 89...

  • Seite 89: Getriebe Mit Vorstufe

    Technische Daten Abmessungen Getriebe mit Vorstufe Getriebe mit Vorstufe g500-B110, 3-stufig g500-B240 ... B4300, 4-stufig Die Getriebemotorabmessungen sind bis auf die Gesamtlänge "L" und dem Ach- sabstand "a" den Basisabmessungen zu entnehmen. 4Basisabmessungen ^ 62 Die Gesamtlänge "L" der Basisabmessungen verlängert sich um das Maß 93.5 mm der Vorstufe.

  • Seite 90: Gewichte

    Technische Daten Gewichte Basisgewichte Gewichte Basisgewichte Die Basisgewichte sind in den Auswahltabellen aufgeführt. Gewichte mit Schmierstoff für Einbaulage M1, alle Angaben ca. Werte. Die genauen Werte sind den Lieferpapieren zu entnehmen 4Auswahltabellen  ^ 53 beachten! 4Mehrgewichte  ^ 90 Mehrgewichte Getriebe Getriebe g500-B45 g500-B110...

  • Seite 91: Produkterweiterungen

    Produkterweiterungen Drehmomentstützen Produkterweiterungen Drehmomentstützen Die Drehmomentabstützung erfolgt in der Regel über den Fuß oder Flansch. Eine weitere Möglichkeit bieten die anbaubaren Drehmomentstützen. Die Drehmomentabstützung erfolgt hier nur über einen Punkt und ist unter anderem für Aufsteckgetriebe geeignet. Mitgelieferte Gummipuffer sorgen für einen verspannungsarmen Einbau und fangen leichte Stöße ab. Die Drehmomentstützen sind in zwei Ausführungen, zum Anbau am vorhandenen Gewinde- lochkreis oder für den Fuß...
  • Seite 92 Produkterweiterungen Drehmomentstützen Drehmomentstütze am Gewindelochkreis g500-B45 ... B110 Getriebe Abmessungen g500-B45 12.0 20.0 42.0 g500-B110 13.0 10.0 25.0 54.0 11.0...
  • Seite 93 Produkterweiterungen Drehmomentstützen g500-B240 ... B600 Getriebe Abmessungen g500-B240 34.0 23.5 27.5 38.5 16.0 45.0 15.0 g500-B450 40.0 29.0 32.0 44.5 20.0 50.0 18.0 g500-B600 38.0 26.5 31.5 40.0 20.0 50.0 19.0...
  • Seite 94 Produkterweiterungen Drehmomentstützen g500-B820 ... B1500 Getriebe Abmessungen g500-B820 38.0 28.0 31.5 40.0 20.0 50.0 20.5 g500-B1500 44.0 32.0 36.0 46.0 25.0 65.0 24.0...
  • Seite 95 Produkterweiterungen Drehmomentstützen Drehmomentstütze am Gehäusefuß g500-B240...
  • Seite 96 Produkterweiterungen Drehmomentstützen g500-B450 e4001554_01...
  • Seite 97 Produkterweiterungen Drehmomentstützen g500-B600 ... B4300 Getriebe Abmessungen g500-B600 16.4 40.0 55.0 60.0 18.0 g500-B820 16.4 45.0 55.0 60.0 25.0 g500-B1500 16.4 52.5 55.0 60.0 25.0 g500-B2700 25.0 60.0 72.0 80.0 30.0 g500-B4300 25.0 70.0 92.0 40.0...
  • Seite 98 Produkterweiterungen Drehmomentstützen GKS kompatibel Bei diesen Drehmomentstützen sind die Anschlussabmessungen zum Vorgän- gerprodukt GKS identisch. Das Getriebe GKS kann durch das Getriebe der Baureihe g500-B ersetzt werden. g500-B600 ... B4300 Getriebe Abmessungen Ersatz für Ø d Ø D g500-B600 GKS06 45.0...
  • Seite 99 Produkterweiterungen Drehmomentstützen Gummipuffer für Drehmomentabstützung g500-B45...

  • Seite 100: Wellenabdeckungen

    Produkterweiterungen Wellenabdeckungen Wellenabdeckungen Die Schrumpfscheibenabdeckung ist zum Schutz gegen Berührung der Schrumpfscheibe vor- gesehen. Die Hohlwellenabdeckung strahlwasserfest schützt die Hohlwelle gegen hineinfallende Fremd- körper. Sie wird über eine Flachdichtung zwischen Abdeckhaube und Gehäuse abgedichtet. Die Hohlwelle ist dadurch auf dieser Seite gegen Staub und Strahlwasser geschützt. Schrumpfscheibenabdeckung g500-B45 ...
  • Seite 101 Produkterweiterungen Wellenabdeckungen Hohlwellenabdeckung strahlwasserfest g500-B45 ..B4300 Produkt Abmessungen g500-B45 55.0 g500-B110 65.0 g500-B240 75.0 g500-B450 79.5 g500-B600 90.0 g500-B820 97.0 g500-B1500 g500-B2700 g500-B4300...

  • Seite 102: Anschluss Über Klemmenkasten

    Produkterweiterungen Motoranschluss Anschluss über Klemmenkasten Motoranschluss Der Lenze Smart Motor kann einfach über Steckverbinder (QUICKON oder M15 für Leistungs- anschluss, M12 für Steueranschlüsse) angeschlossen werden. Der Leistungsanschluss kann alternativ auch per Kabelverschraubungen über Federkraftklem- men im Klemmenkasten erfolgen. Die Anschlüsse sind auf der Lüfterseite leicht zugängig vorgesehen.

  • Seite 103: Anschluss Über M12-Steckverbinder

    Produkterweiterungen Motoranschluss Anschluss über M12-Steckverbinder Anschluss über M12-Steckverbinder Steueranschlüsse mit M12-Steckverbinder Über die Digitaleingänge der zwei M12-Steueranschlüsse kann zwischen unterschiedlichen Drehzahlen und Drehrichtungen umgeschaltet werden. Bis zu 5 unterschiedliche Drehzahlzu- stände (z. B. Schleichgang und Normalgeschwindigkeit in beide Richtungen sowie Stopp) kön- nen so angesteuert werden.

  • Seite 104: Bremsen

    Produkterweiterungen Bremsen Bremsen Die Motoren können mit einer Federkraftbremse bestellt werden, um ein Halten oder Verzö- gern der bewegten Massen zu ermöglichen. Die Federkraftbremse arbeitet nach dem Ruhe- stromprinzip. Im stromlosen Zustand ist die Bremse geschlossen, wodurch eine mögliche Bewegung der Motorwelle oder der Last nach Ausschalten oder bei Stromausfall verhindert wird.

  • Seite 105: Federkraft-Haltebremse

    Produkterweiterungen Bremsen Federkraft-Haltebremse Federkraft-Haltebremse LongLife-Ausführung Für Anwendungen mit sehr hohen Schalthäufigkeiten ist die Applikationsbremse als LongLife- Ausführung erhältlich. Die Standard-Ausführung hat eine garantierte Lebensdauer der Brems- mechanik von 1 Mio. Schaltzyklen. Bei der LongLife-Ausführung ist die Bremsmechanik verstärkt und es sind bis zu 10 Mio. repe- tierende oder 15 Mio.
  • Seite 106 Produkterweiterungen Bremsen Federkraft-Haltebremse Bemessungsdaten, Longlife-Ausführung, IP54/55 Haltebremse Leistungsaufnahme 180 V DC Massenträgheitsmoment kgcm² 0.15 0.61 Bremsmoment statisch Toleranz statisches Bremsmoment Min Toleranz statisches Bremsmoment Max Zyklen reversierend 15x 10 15x 10 Zyklen repetierend 10x 10 10x 10 Höchstschaltarbeit 3000 7500 Handlüfthebel Bei Bestellung die Position des Handlüfthebels (T, L, R oder B) angeben.

  • Seite 107: Bremswiderstände

    Produkterweiterungen Bremswiderstände Bremswiderstände Der Lenze Smart Motor kann geführt an einer Rampe abgebremst werden. Entstehen dabei größere generatorische Energien, müssen diese von einem Bremswiderstand aufgenommen werden. Neben einem intern im Klemmenkasten montierten Bremswiderstand (10 W) steht ein weite- rer Bremswiderstand (20 W) zur Verfügung, der extern an einer Längsseite des Klemmenkas- tens montiert und über die Klemmen "X4"...

  • Seite 108: Zubehör

    NFC-Adapter Zubehör NFC-Adapter Die Einstellungen der Lenze Smart Products können mit einem NFC-fähigen Android-Smart- phone oder per PC erfolgen. Sollen die Einstellungen per PC vorgenommen werden, so erfolgt dies mit dem Engineering-Tool »EASY Starter« (Software-Lizenz »EASY Advanced« ). Die Kom- munikation erfolgt über den NFC-Adapter.

  • Seite 109: Quickon-Steckverbinder

    Zubehör QUICKON-Steckverbinder QUICKON-Steckverbinder Mit den QUICKON-Steckverbindern kann der Netzanschluss mit einem verbreiteten Standard steckbar ausgeführt werden. Muttern für QUICKON-Anschluss Für den schnellen und einfachen QUICKON-Anschluss können die folgenden Muttern (Gegen- stücke) einfach an die Anschlussleitung montiert werden. Für die Montage ist kein besonderes Werkzeug erforderlich, sondern lediglich Standardwerkzeug zum Abisolieren.

  • Seite 110: M15-Steckverbinder

    Zubehör M15-Steckverbinder QUICKON V2 Komponenten für Leitungsquerschnitt 2.5 ... 6 mm² Bestellcode Ausführung QUICKON V2 H-Verteiler • Polzahl: 5 • Anschlussquerschnitt: 6 mm² • Leitungsdurchmesser: 9 ... 20 mm EWS0114 • Anschlusshäufigkeit: ≥ 50 • Im Lieferumfang sind keine QUICKON V2 Muttern enthalten. Diese müssen zusätzlich bestellt werden (EWS0116, EWS0117).

  • Seite 111: Produktcodes

    Produktcodes Produktcodes Produktcode Getriebe Beispiel Produktart Getriebe Produktfamilie Generation Getriebeart Kegelradgetriebe Abtriebsdrehmoment 45 Nm 110 Nm 240 Nm 450 Nm 600 Nm 820 Nm 1500 Nm 2700 Nm 4300 Nm 8000 Nm 13000 Nm 20000 Nm Bauweise Getriebemotor Getriebe Wellenausführung Vollwelle mit Passfeder Hohlwelle mit Passfedernut Hohlwelle mit Schrumpfscheibe...
  • Seite 112 Produktcodes Produktcode Motor Beispiel Bedeutung Variante Produktcode Produktfamilie Motor Produktart Smart Motor Kühlung Eigenlüfter Interner Schlüssel Anbauten Ohne Anbauten Bremse Baugröße Baulänge Polpaarzahl 4−polige Motoren Ausführungsvariante Interner Schlüssel Approbation CE; UKCA CE; UKCA; cULus CE; UKCA; CCC CE; UKCA; cULus; CCC...

  • Seite 113: Motordaten

    Nenneffizienz bei Volllast η Effizienz bei 75 % Nennlast η Effizienz bei 50 % Nennlast Effizienzniveau Herstellername Lenze SE · Hans-Lenze-Str. 1 · 31855 Aerzen · GERMANY Handelsregisternummer Hannover HRB 204803 Modellkennung des Produkts MSEMA□□063-42 MSEMA□□080-32 Zahl der Pole des Motors...

  • Seite 114: Umwelthinweise Und Recycling

    Gegebenenfalls enthaltene Batterien/Akkus sind auf die Lebensdauer des Produkts ausgelegt und müssen vom Endnutzer weder getauscht noch anderweitig entfernt werden. Die Lenze-Produkte werden in der Regel mit Verpackungen aus Pappe oder Kunststoff verkauft. Diese Verpackungen entsprechen der EU-Richtlinie 94/62/EG: Richtlinie über Verpackungen und Verpackungsabfälle [UKCA: S.I. 1997/648 - The Producer Responsibility Obligations (Packaging Waste) Regulations 1997] .

  • Seite 115: Anhang

    Anhang Wissenswertes Betriebsarten des Motors Anhang Wissenswertes Betriebsarten des Motors Im Dauerbetrieb erreicht ein Motor seine zulässige Grenztemperatur, wenn er die für den Dauerbetrieb ausgelegte Bemessungsleistung abgibt. Wenn der Motor jedoch nur kurzzeitig belastet wird, kann die vom Motor abgegebene Leistung auch höher sein, ohne dass der Motor seine zulässige Grenztemperatur erreicht.

  • Seite 116: Schutzarten

    Anhang Wissenswertes Schutzarten Aussetzbetrieb S3 Ununterbrochener periodischer Betrieb S6 Abfolge identischer Lastspiele, die einen Betrieb mit konstanter Belas- Abfolge identischer Lastspiele, die einen Betrieb mit konstanter Belas- tung und einen anschließenden Stillstand umfassen. Anlauf- und Brems- tung und einen anschließenden Leerlauf umfassen. Der Motor kühlt vorgänge haben keinen Einfluss auf die Wicklungstemperatur.
