ACO MultiControl Professional mono
Installation
die entsprechenden Vorschriften zu beachten. Dieser Eingang wird optional auch zum
verriegeln der Anlage verwendet, wenn ein spezielles Programm vereinbart wurde.

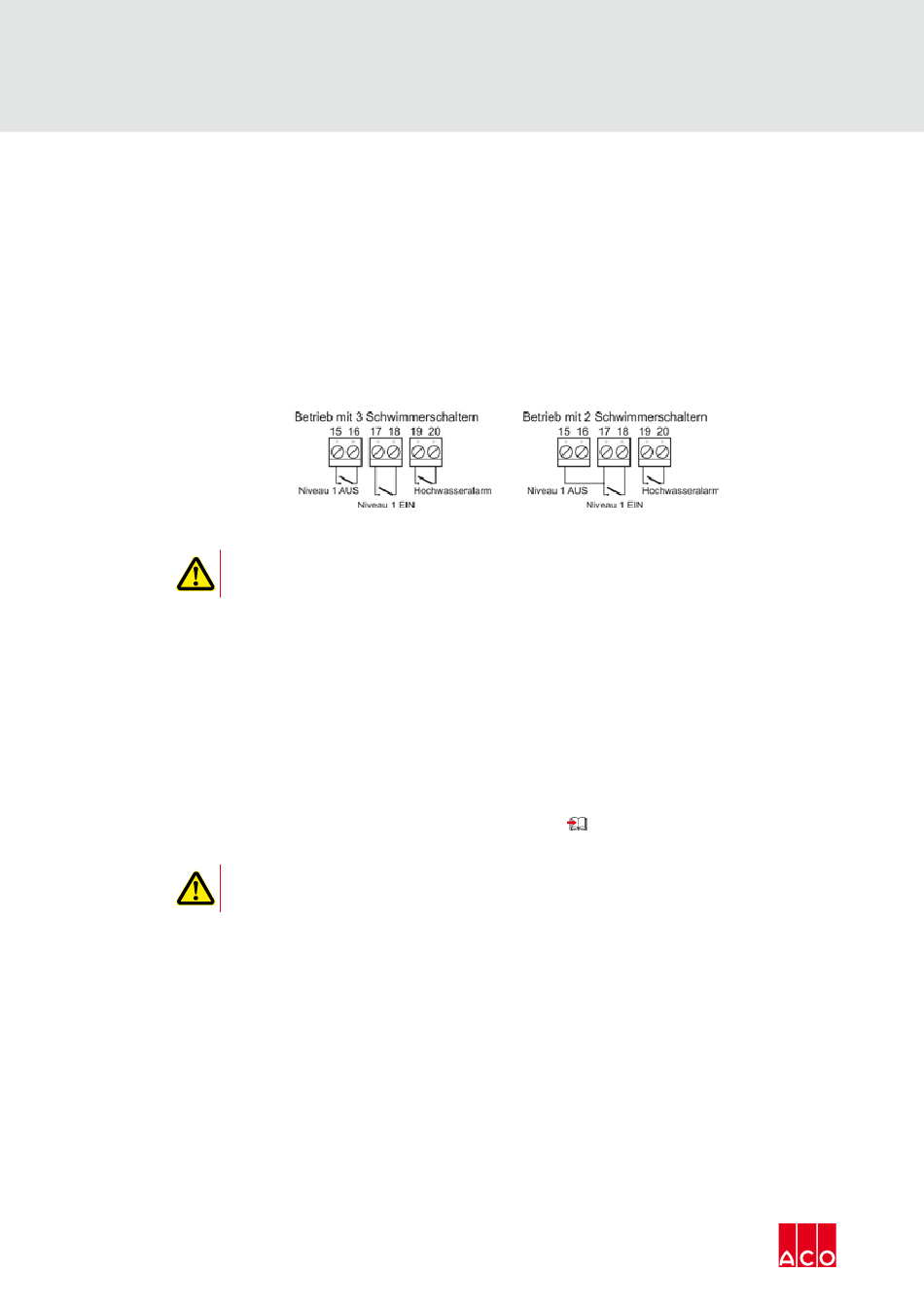

3.3.3 Anschlussbeispiele für den Betrieb des Schaltgerätes
Im Display wird angezeigt welcher Schalter geschlossen ist. Es müssen immer Schließer
verwendet werden. Im Menü unter „Niveau-Steuerung" muss „Schwimmschalter" ausgewählt
werden. Der Eingang für den Hochwasseralarm (Klemme 19/20) ist immer aktiv.
Ein Betrieb mit einer gemeinsamen Leitung der Schwimmerschalter ist nicht möglich.
3.3.4 Externe Niveausonde 4 – 20 mA
Im Menü unter „Niveau-Steuerung" muss „4 - 20 mA Interface" ausgewählt werden. An den
Klemmen 25 ( – ) und 26 ( + ) kann ein externer Sensor 4 - 20 mA Zweileiter Technik (passive
Sonde) angeschlossen werden. Der Sensor wird mit einer stabilisierten Gleichspannung
von ca. 24 Volt versorgt. Im Auslieferungszustand ist der Messbereich der Niveausonde
so eingestellt, dass er mit dem Messbereich des internen Drucksensors übereinstimmt.
Sollte eine Niveausonde mit einem anderen Messbereich angeschlossen werden, muss die
entsprechende Einstellung im Menü geändert werden,
Der Ausgang ist aktiv, d.h. die Sonde wird von der Steuerung mit Spannung versorgt.
Bei Anschluss einer aktiven Sonde (externe Spannungsversorgung) muss die Plus-Leitung
der Sonde mit der Minus-Klemme (25) des Eingangs verbunden werden. Die Minus-Leitung
der Sonde muss mit einer gemeinsamen internen Masse (Minus) verbunden werden,
Klemme 28 oder 30 (Minus der analogen Ausgänge).
24/ 42
mit Schwimmschaltern
Für den Einsatz in der Ex- Zone sind die entsprechenden Vorschriften zu beachten.
Für den Einsatz in der Ex - Zone sind die entsprechenden Vorschriften zu beachten.
Kap. 2.5.14 „20 mA => Pegel".
