Installation
3.1 Montage
Die Einzelpumpensteuerung befindet sich in einem Schaltkasten mit den Abmessungen
250 x 225 x 115 mm ( H x B x T mit Verschraubungen und Luftanschluss). Am Schalt-
kasten befinden sich 4 Bohrungen für die Befestigung, die sichtbar werden, wenn der
Deckel aufgeklappt ist.
Schlauchanschluss
Für den Schlauchanschluss wird als Standard eine Schlauchverschraubung 8/6 mm
geliefert. Optional kann das Schaltgerät mit anderen Schlauchverschraubungen geliefert
werden. Auch der nachträgliche Austausch der Schlauchverschraubung ist möglich. Die
Schlauchverschraubung muss zum Gerät hin ein Innengewinde G1/8 " aufweisen. Beim
Austausch ist es wichtig mit einem Schraubenschlüssel 14 mm an der entsprechenden
Mutter gegenzuhalten. Die Verschraubung muss in jedem Fall mit einem geeigneten Dicht-
mittel eingesetzt werden.
3.2 Elektrischer Anschluss
Der elektrische Anschluss ist von einem Elektroinstallateur gemäß der geltenden VDE
Vorschriften auszuführen.
GEFAHR durch gefährliche Spannung!
Durch unsachgemäßen Umgang bei elektrischen Arbeiten droht Lebensgefahr durch
elektrische Spannung!
Es ist eine netzseitige Absicherung von max. 3 x 16 A träge vorzunehmen.
■

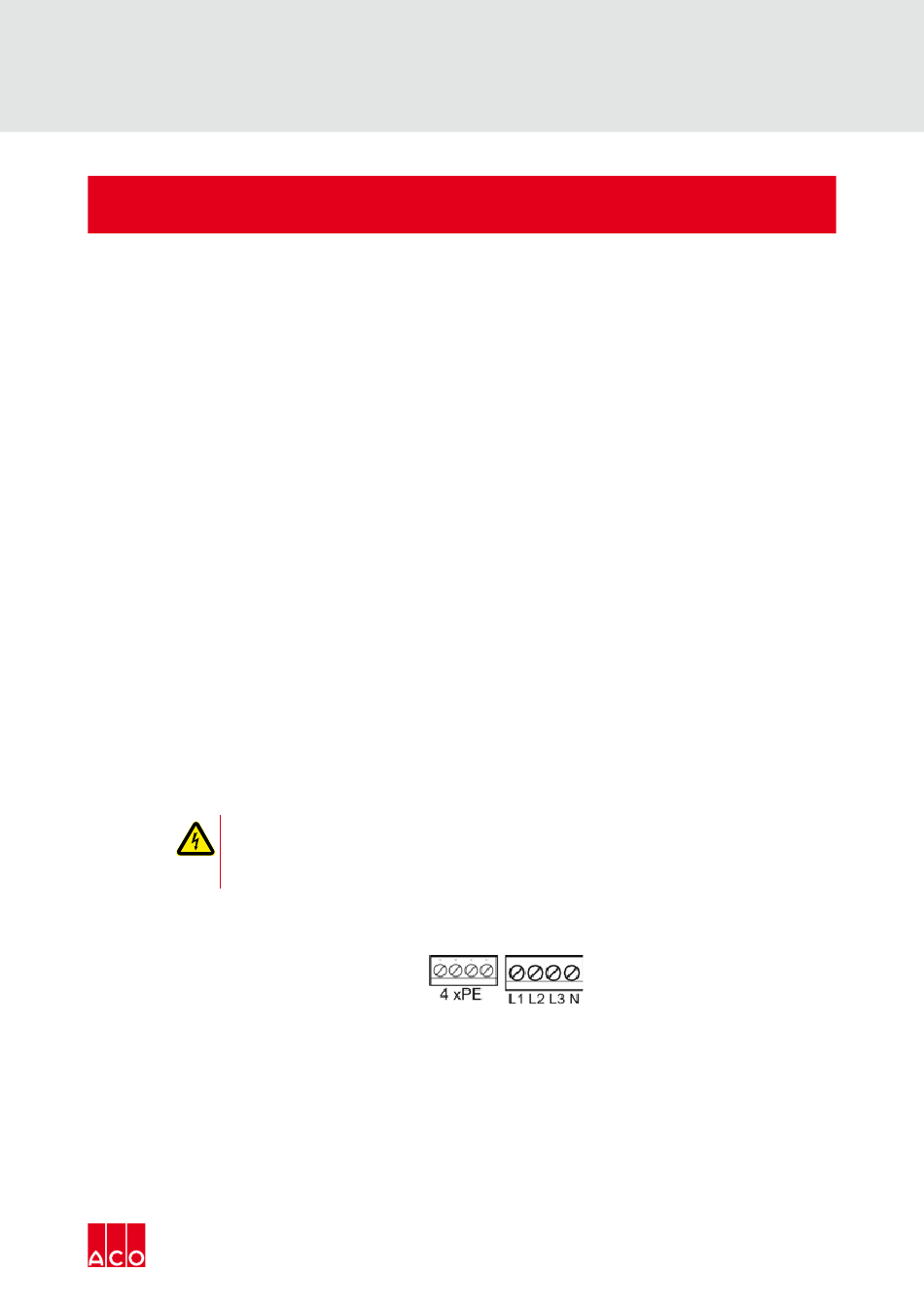

Netzanschluss (3 ~) PE , L1, L2, L3, N
■
Die Anschlussklemmen sind für einen max. Kabelquerschnitt von 4 mm² ausgelegt. Es ist
darauf zu achten, dass ein rechtes Drehfeld angelegt wird. Die Klemmen sind mit L1, L2,
L3, N beschriftet. Die PE - Klemmen sind als Messingschiene ausgeführt.
ACO MultiControl Professional mono
Installation
21/ 42
