3.3 Weitere elektrischer Anschlüsse
Elektrischer Anschluss der Störmeldeausgänge und der Signaleingänge.

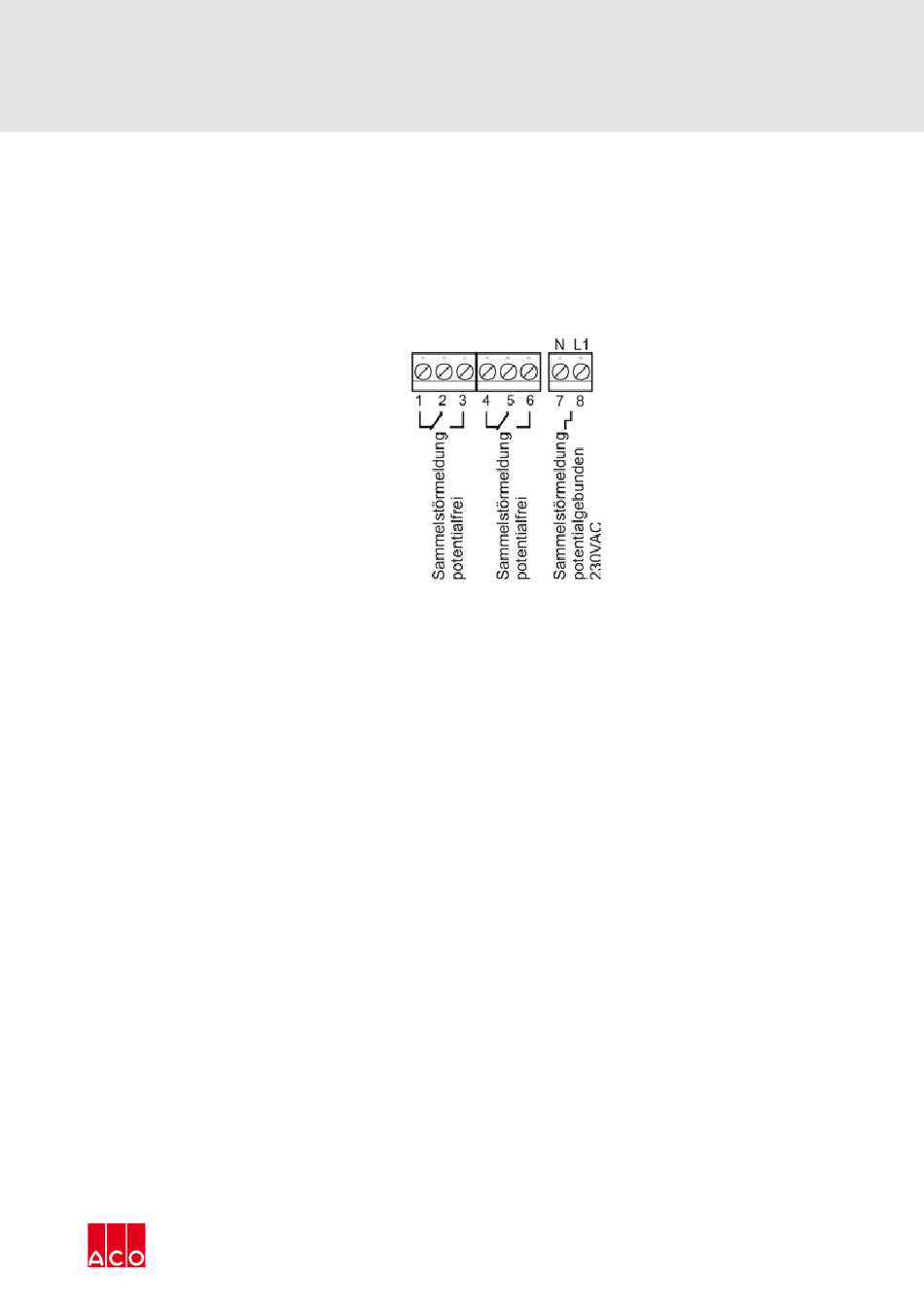

3.3.1 Störmeldeausgänge
Klemme 1/2/3:
Störung Pumpe1 potentialfrei im Alarmfall 1/2 geschlossen
Klemme 4/5/6:
Störung Pumpe2 potentialfrei im Alarmfall 4/5 geschlossen
Klemme 1/2/3:
Hochwasseralarm potentialfrei im Alarmfall 2/3 geschlossen
Klemme 4/5/6:
Sammelstörung potentialfrei im Alarmfall oder bei Netzausfall 5/6
geschlossen
Klemme 7/8:
Sammelstörung potentialgebunden im Alarmfall liegen 230V/AC an
(1AT abgesichert)
3.3.2 Eingang für Schwimmschalter Trockenlaufschutz
Klemme 10 /11 = Trockenlaufschutz
Polarität der Klemmen: 10 = Plus und 11 = Minus (24V/AC 10mA)
Wird ein Schwimmerschalter an Klemme 10/11 angeschlossen, kann verhindert werden,
dass das Schneidwerk bzw. Laufrad aus dem Medium auftaucht. Der Trockenlaufschutz
ist, im Automatik- sowie im Handbetrieb aktiv. Für den Einsatz in der Ex- Zone sind
ACO MultiControl Professional mono
Installation
23/ 42
