4. Anschlüsse
1

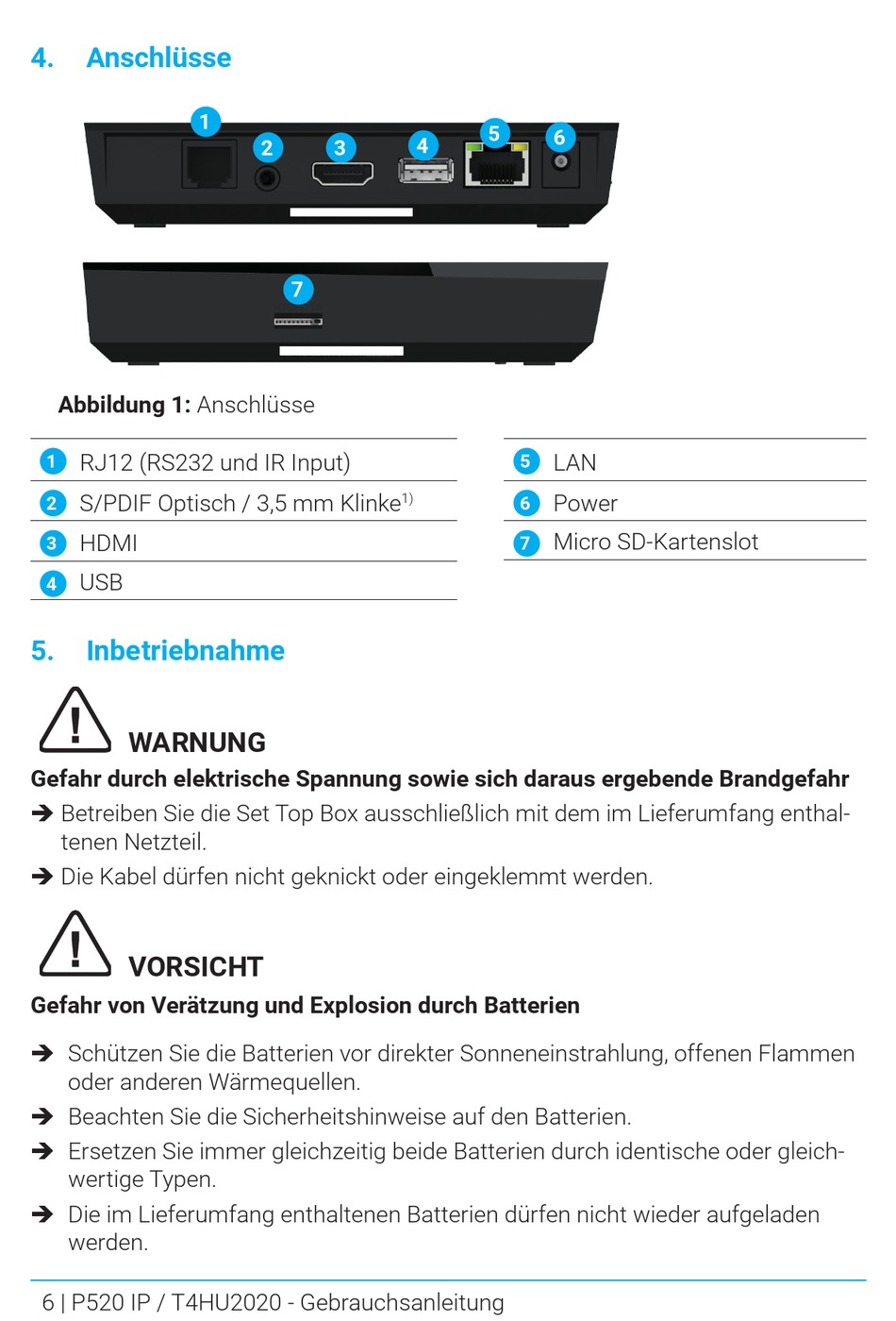

Abbildung 1: Anschlüsse
RJ12 (RS232 und IR Input)
1
S/PDIF Optisch / 3,5 mm Klinke
2
HDMI
3
USB
4
5.

Inbetriebnahme

WARNUNG
Gefahr durch elektrische Spannung sowie sich daraus ergebende Brandgefahr
Î Betreiben Sie die Set Top Box ausschließlich mit dem im Liefer umfang enthal-
tenen Netzteil.
Î Die Kabel dürfen nicht geknickt oder eingeklemmt werden.
VORSICHT
Gefahr von Verätzung und Explo sion durch Batterien
Î Schützen Sie die Batterien vor direkter Sonnen einstrahlung, offenen Flammen
oder anderen Wärmequellen.
Î Beachten Sie die Sicherheitshinweise auf den Batterien.
Î Ersetzen Sie immer gleichzeitig beide Batterien durch identische oder gleich-
wertige Typen.
Î Die im Lieferumfang enthaltenen Batterien dürfen nicht wieder aufgeladen
werden.
6 | P520 IP / T4HU2020 - Gebrauchsanleitung
4
2 3
7
1)
5
6
LAN
5
Power
6
Micro SD-Kartenslot
7
