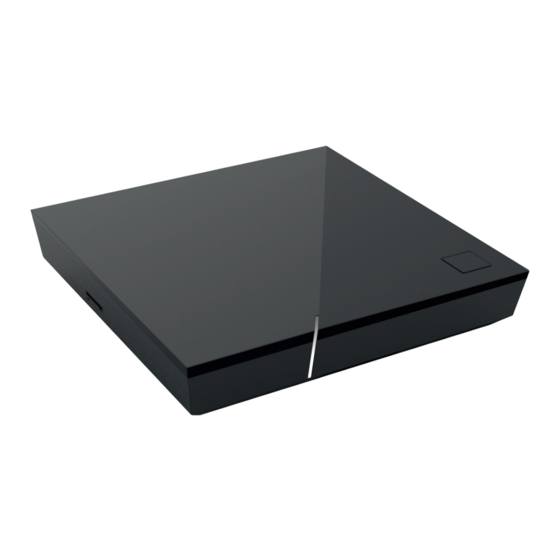

IPTV Set Top Box
Gebrauchsanleitung
Wichtig: Vor Gebrauch sorgfältig lesen und
für späteres Nachschlagen aufbewahren.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ocilion IPTV Technologies P420 IP

Inhaltszusammenfassung für Ocilion IPTV Technologies P420 IP

  • Seite 1 P420 IP IPTV Set Top Box Gebrauchsanleitung Wichtig: Vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitsinformationen ........... 3 1.1 Verwendete Zeichen und Symbole ..........3 1.2 Allgemeine Sicherheitshinweise ........... 4 2. Bestimmungsgemäßer Gebrauch ........7 3. Lieferumfang ..............7 4. Anschlüsse ................. 8 5. Inbetriebnahme ..............9 5.1 Netzwerkverbindung mit Netzwerkkabel herstellen ....11 5.2 Netzwerkverbindung mit WLAN herstellen ........

  • Seite 3: Sicherheitsinformationen

    1. Sicherheitsinformationen Bevor Sie mit der Inbetriebnahme der Set Top Box beginnen, lesen Sie bitte die folgenden Informationen sorgfältig durch. Sie dienen zur Vermeidung von Fehlanwendungen und daraus resultierenden Personenschäden, Stö- rungen und / oder Beschädigungen der Hard- und Software. Bewahren Sie diese Gebrauchsanleitung für später auftretende Fragen auf und geben Sie diese an zukünftige Benutzende weiter.

  • Seite 4: Allgemeine Sicherheitshinweise

    1.2 Allgemeine Sicherheitshinweise WARNUNG Gefahr durch elektrische Spannung sowie sich daraus ergebende Brand- gefahr Stromversorgung / Verbindungskabel Î Betreiben Sie die Set Top Box nur mit dem im Lieferumfang enthalte- nen Steckernetzteil und den im Lieferumfang enthaltenen Verbindungs- kabeln. Î Überprüfen Sie das Kabel des Steckernetzteils regelmäßig auf Beschädigungen.
  • Seite 5 Reparatur Î Versuchen Sie nicht, die Set Top Box selbst zu reparieren. Die elektri- sche Sicherheit könnte dadurch gefährdet werden. Sollte die Set Top Box hinuntergefallen oder Wasser eingedrungen sein, nehmen Sie die Set Top Box sofort vom Strom und kontaktieren Sie Ihren Netzbetrei- ber.
  • Seite 6 Î Stellen Sie keine Gegenstände auf die Set Top Box wie z. B. andere Geräte oder Kerzen. Î Schützen Sie die Set Bop Box vor direkter Sonneneinstrahlung, offenen Flammen oder anderen Wärmequellen wie z. B. der Heizung. Längere Abwesenheit oder Gewitter Î Trennen Sie die Set Top Box und das Netzwerkkabel bei längerer Ab- wesenheit und bei Gewitter durch Ziehen des Steckernetzteils vom Stromnetz.

  • Seite 7: Bestimmungsgemäßer Gebrauch

    ƒ Modifikationen der Hard- und Software 3. Lieferumfang Zum Steuern der Set Top Box benötigen Sie eine Fernbedienung. Diese erhalten Sie ggf. bei Ihrem Netzbetreiber. ƒ Set Top Box P420 IP ƒ Steckernetzteil ƒ HDMI 2.0-Kabel (1,5 m) ƒ Netzwerkkabel (3 m) ƒ...

  • Seite 8: Anschlüsse

    4. Anschlüsse Abbildung 1: Anschlüsse RJ12 (RS232 und IR Input) S/PDIF Optisch / 3,5 mm Klinke Power Micro SD-Kartenslot HDMI P420...

  • Seite 9: Inbetriebnahme

    5. Inbetriebnahme WARNUNG Gefahr durch elektrische Spannung sowie sich daraus ergebende Brand- gefahr Î Betreiben Sie die Set Top Box ausschließlich mit dem im Liefer umfang enthaltenen Steckernetzteil. Î Die Kabel dürfen nicht geknickt oder eingeklemmt werden. ACHTUNG Gefahr von Störungen oder Defekten am Gerät Fehlerhaftes Anschließen Î...
  • Seite 10 WLAN her. Beachten Sie jedoch, dass bei einer Verbindung mit WLAN und gleichzeitiger Nutzung dieser Internetverbindung durch andere Geräte die Bandbreite eingeschränkt sein kann. Dadurch kann es zu Störungen oder Unterbrechungen bei der Wiedergabe kommen. TV-Gerät HDMI P420 IP MODEM NETWORK Abbildung 2: Kabelverbindungen P420...

  • Seite 11: Netzwerkverbindung Mit Netzwerkkabel Herstellen

    5.1 Netzwerkverbindung mit Netzwerkkabel herstellen 1. Verbinden Sie die Set Top Box wie in Abbildung 2 dargestellt. Achten Sie dabei auf die richtige Anschlussreihenfolge: HDMI-Kabel Netzwerkkabel Steckernetzteil 2. Schalten Sie danach das TV-Gerät ein. Die Set Top Box sucht nun nach einer aktiven Netzwerkverbindung.

  • Seite 12: Setup Aufrufen

    5.2.1 Setup aufrufen 1. Verbinden Sie die Set Top Box wie in Abbildung 2 dargestellt, jedoch ohne Netzwerkkabel. Achten Sie dabei auf die richtige Anschluss reihen folge. 2. Schalten Sie danach das TV-Gerät ein und warten Sie, bis die Meldung Keine Netzwerkverbindung angezeigt wird.

  • Seite 13: Wlan-Status Kontrollieren

    5.2.2 Bluetooth-Fernbedienung koppeln Drücken Sie die Taste auf der Set Top Box und folgen Sie den Anweisun- gen am TV-Gerät. 5.2.3 WLAN-Verbindung herstellen 1. Navigieren Sie im Setup-Menü auf WLAN verbinden 2. Achten Sie beim Auswählen des WLANs auf eine ausreichend hohe Signal stärke (siehe Abbildung 3).

  • Seite 14: Wlan-Verbindung Trennen

    Abbildung 4: Übersicht WLAN-Status 5.4 WLAN-Verbindung trennen Um die WLAN-Verbindung zu trennen, navigieren Sie im Setup-Menü auf WLAN trennen. Verbinden Sie die Set Top Box mit einem Netzwerkkabel, um IPTV zu starten (siehe Abbildung 2). 5.5 Software-Updates Software-Updates werden automatisch durchgeführt. Sollte ein Software- Upate zur Verfügung stehen, folgen Sie den Anweisungen am TV-Gerät.

  • Seite 15: Reinigung

    6. Reinigung WARNUNG Gefahr durch elektrische Spannung sowie sich daraus ergebende Brand- gefahr Î Trennen Sie die Set Top Box vor der Reinigung vom Stromnetz. Î Benutzen Sie zur Reinigung ein trockenes Tuch. Î Reinigen Sie nur die Oberfläche der Set Top Box. Î...

  • Seite 16: Rückgabe Von Elektrischen Und Elektronischen Alt Geräten

    7.2 Rückgabe von elektrischen und elektronischen Alt geräten Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen. Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Konsumierende sind gesetzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebens- dauer an den dafür eingerichteten öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben.

  • Seite 17: Fehlerbehebung

    8. Fehlerbehebung Fehler Mögliche Ursache Abhilfe LED leuchtet nicht Keine Netzspannung Steckernetzteil und oder Set Top Box defekt Kabel auf festen Sitz kontrollieren. Bleibt der Fehler bestehen, Netz- betreiber kontaktieren Kein Bild Keine Netzspannung Steckernetzteil und Kabel auf festen Sitz kontrollieren.
  • Seite 18 Fehler Mögliche Ursache Abhilfe Bild ruckelt Bandbreite einge- Netzwerkkabel anstelle schränkt aufgrund meh- von WLAN verwenden. rerer Benutzer Set Top Box kann MAC-Adresse der Set Router überprüfen und keine WLAN-Ver- Top Box am Router MAC-Adresse der Set bindung herstellen nicht zugelassen Top Box zulassen Supportinfo 30 - 34 Technischer Fehler...

  • Seite 19: Rechtliche Hinweise

    9. Rechtliche Hinweise 9.1 Eingetragene Warenzeichen und Lizenzhinweise Hergestellt unter Lizenz der Dolby Laboratories. Dolby, Dolby Au- dio und das Doppel-D-Symbol sind eingetragene Warenzeichen der Dolby Laboratories. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

  • Seite 20: Konformitätserklärung

    10. Konformitätserklärung Hiermit erklärt der Hersteller, dass die CE-Kennzeichnung an diesem Ge- rät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der folgenden Richtlinien ange- bracht wurde: 2014/53/EU RED-Richtlinie 2009/125/EG Ökodesign-Richtlinie 2011/65/EU RoHS-Richtlinie Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet adresse verfügbar: www.ocilion.com/ce P420...

  • Seite 21: Technische Daten

    11. Technische Daten Artikelinformation Artikel-Nr. STB-P420/0 Farbe schwarz Gewicht netto 197 g Abmessungen (B x H x T) 130 x 130 x 25 mm Umgebungsbedingungen Temperatur +5° – +40° C Feuchtigkeit 20 – 80 % Leistung / Energieverbrauch Deep-Standby 0,3 Watt Normalbetrieb 3 Watt Betrieb mit externer Festplatte...
  • Seite 22 Externe Anschlüsse Ethernet RJ45 HDMI USB 3.0 S/PDIF optisch / 3,5 mm Klinke (Stereo) RS232 und IR Input (RJ12) Micro SD Kartenslot Schnittstellen Bluetooth Infrarot 36 KHz (RC-5:SAT2 / r-Step) WLAN IEEE 802.11 b/g/n/ac (2,4 / 5 GHz) WLAN-Sicherheit WPA / WPA2 PSK Kopierschutz Verimatrix Viewright ®...
  • Seite 23 Stromversorgung / Steckernetzteil Name des Herstellers Ocilion IPTV Technologies GmbH Schärdinger Str. 35 A-4910 Ried im Innkreis Modellkennung STB-P490/0 Eingangsspannung 100 - 240 V Eingangswechselstromfrequenz 50 / 60 Hz Ausgangsspannung 12,0 V Ausgangsstrom 1,0 A Ausgangsleistung 12,0 W Durchschnittliche Effizienz im Be-...
  • Seite 24 Version: 1.6 Stand: 07.02.2020 Hersteller: Ocilion IPTV Technologies GmbH Schärdinger Straße 35 • 4910 Ried im Innkreis / AUSTRIA Telefon: +43 7752 2144 0 • Internet: www.ocilion.com Im Zuge von Produktverbesserungen behalten wir uns vor, techni- sche und op tische Veränderungen an dem in dieser Gebrauchsanleitung beschriebenen Gerät vorzunehmen.
