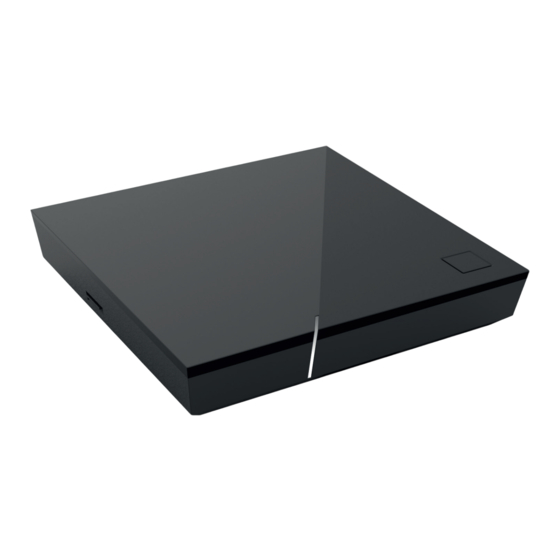

Ocilion IPTV Technologies P420 IP Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für P420 IP:
- Gebrauchsanleitung (20 Seiten) ,
- Gebrauchsanleitung (24 Seiten)
Verwandte Anleitungen für Ocilion IPTV Technologies P420 IP
Inhaltszusammenfassung für Ocilion IPTV Technologies P420 IP

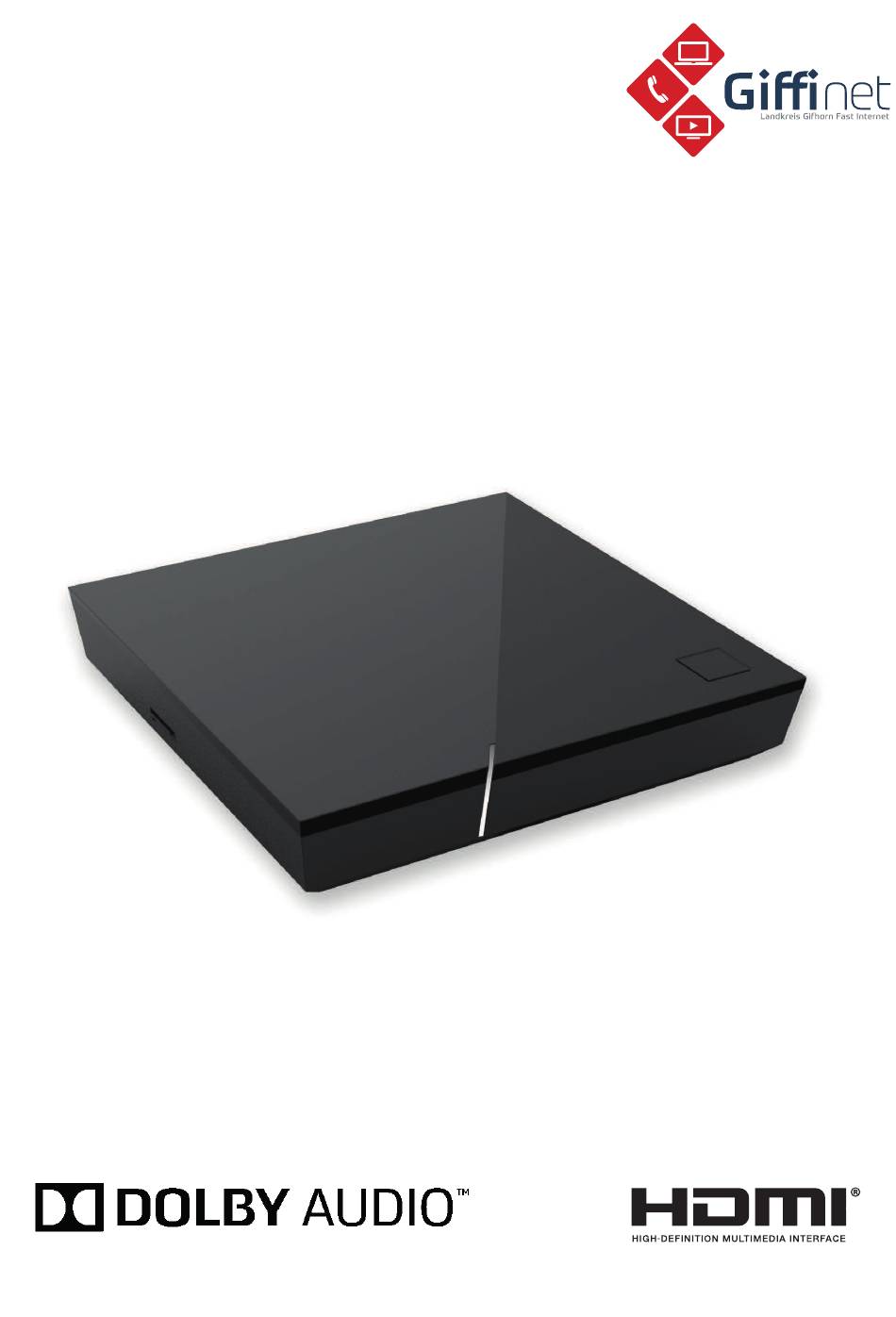

- Seite 1 Bedienungsanleitung P420 IP | IPTV Set Top Box WICHTIG: Vor Gebrauch sorgfältig lesen, aufbewahren für späteres Nachschlagen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Sicherheitsinformationen ................3 Verwendete Zeichen und Symbole ....................3 Allgemeine Sicherheitshinweise ......................4 Bestimmungsgemäßer Gebrauch .............8 Lieferumfang ......................9 Anschlüsse ......................9 Fernbedienung ....................10 Erste Schritte: Fernbedienung ......................11 Inbetriebnahme ....................12 Netzwerkverbindung mit Netzwerkkabel herstellen ............12 Netzwerkverbindung mit WLAN herstellen ................13 WLAN-Verbindung trennen ........................ -
Seite 3: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen Bevor Sie mit der Inbetriebnahme der Set Top Box beginnen, lesen Sie bitte die folgenden Informationen sorgfältig durch. Sie dienen zur Vermeidung von Fehlanwendungen und daraus resultierenden Personenschäden, Störungen und / oder Beschädigungen der Hard- und Software. Bewahren Sie diese Gebrauchsanleitung für später auftretende Fragen auf und geben Sie diese an neue Besitzer weiter. -
Seite 4: Allgemeine Sicherheitshinweise
Sicherheitsinformationen Allgemeine Sicherheitshinweise Gefahr durch elektrische Spannung sowie sich daraus er- gebende Brandgefahr. Stromversorgung / Verbindungskabel WARNUNG Betreiben Sie die Set Top Box nur mit dem im ▶ Lieferumfang enthaltenen Steckernetzteil und den im Lieferumfang enthaltenen Verbindungskabeln. Netzspannung Betreiben Sie die Set Top Box nur mit der dafür ▶... -
Seite 5: Überhitzung
Sicherheitsinformationen Gefahr von Störungen oder Defekten am Gerät. ACHTUNG Überhitzung Halten Sie mindestens folgenden Freiraum um die Set ▶ Top Box ein: 10 cm oberhalb, 5 cm dahinter, 2 cm seitlich. Stellen Sie die Set Top Box niemals in einen Schrank oder ▶... - Seite 6 Sicherheitsinformationen Gefahr durch elektrische Spannung sowie sich daraus ergebende Brandgefahr. Betreiben Sie die Set Top Box ausschließlich mit dem im ▶ Lieferumfang enthaltenen Steckernetzteil. WARNUNG Die Kabel dürfen nicht geknickt oder eingeklemmt ▶ werden. Überprüfen Sie die Kabel regelmäßig auf Beschädi- ▶...
- Seite 7 Bestimmungsgemäßer Gebrauch Die Set Top Box benötigt eine aktive Internetverbindung, um sich mit einem IPTV-System verbinden zu können. Stellen Sie die Verbindung entweder mit einem Netzwerkkabel oder mithilfe von WLAN her. Beachten Sie jedoch, dass bei einer Verbindung mit WLAN und gleichzeitiger Nutzung dieser Internetverbindung durch andere Geräte die Bandbreite eingeschränkt sein kann.
-
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die Set Top Box P420 ist für den Empfang von TV- und Radiosignalen in Verbindung mit IPTV-Systemen bestimmt. Jeglicher anderweitiger Gebrauch ist nicht bestimmungsgemäß. Der Hersteller übernimmt keine Gewähr für Fehler, Störungen oder Schäden, die auf nicht bestimmungsgemäßen Gebrauch zurückzuführen sind. -
Seite 9: Lieferumfang
Lieferumfang Lieferumfang • Set Top Box P420 IP • Netzwerkkabel (3 m) • Steckernetzteil • Gebrauchsanleitung • HDMI 2.0-Kabel (1,5 m) • Fernbedienung Anschlüsse S/PDIF Optisch Infrarot HDMI Power Micro SD-Karte Abb. 1: Anschlüsse © www.giffi net.de... -
Seite 10: Fernbedienung
Fernbedienung Fernbedienung Hilfe aufrufen* Ein/Aus (Standby) Profil wechseln* Zifferntasten Teletext aufrufen Zeichen löschen Funktionstasten Suche aufrufen Menü aufrufen Eingabe bestätigen Navigationstasten Senderliste einblenden (oben/unten/links/rechts) ▲ Programmliste einblenden TV-Guide aufrufen BACK Programminfo einblenden Zurück Sendungsdetails anzeigen INFO Lautstärke lauter (+) Programm auf (+) und ab (-) und leiser (-) Wiedergabe/Pause Stumm schalten... -
Seite 11: Erste Schritte: Fernbedienung
Fernbedienung Erste Schritte: Fernbedienung 1. Legen Sie die Batterien in die Fernbedienung ein. Drücken Sie dazu den Batteriefachdeckel nach unten und schieben Sie ihn nach hinten, um das Batteriefach zu öffnen. Legen Sie die Batterien in das Batteriefach und achten Sie dabei auf die richtige Polung (siehe Markierung am Boden des Batteriefachs). -
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Netzwerkverbindung mit Netzwerkkabel herstellen 1. Verbinden Sie die Set Top Box wie in Abbildung 4 dargestellt. Achten Sie dabei auf die richtige Anschlussreihenfolge: HDMI-Kabel Netzwerkkabel Steckernetzteil 2. Schalten Sie danach das TV-Gerät ein. Die Set Top Box sucht nun nach einer aktiven Netzwerkverbindung. -
Seite 13: Netzwerkverbindung Mit Wlan Herstellen
Inbetriebnahme Netzwerkverbindung mit WLAN herstellen Wenn Sie eine Bluetooth-Fernbedienung verwenden, müssen Sie bei der erstmaligen Inbetriebnahme zuerst die Bluetooth-Fernbedienung koppeln. Erst dann können Sie im Setup-Menü navigieren. Drücken Sie dazu auf die Taste der Set Top Box, wenn Sie dazu aufgefordert werden. Wenn Sie eine Infrarot-Fernbedienung verwenden, können Sie den Abschnitt Bluetooth-Fernbedienung koppeln überspringen. - Seite 14 Inbetriebnahme 3. WLAN-Verbindung herstellen 1. Navigieren Sie im Setup-Menü auf „WLAN verbinden“ und folgen Sie den Anweisungen am TV-Gerät. 2. Achten Sie beim Auswählen des WLANs auf eine ausreichend hohe Signalstärke (siehe Abbildung 5). 3. Überprüfen Sie gegebenenfalls die Signalstärke des verbundenen WLANs. 4.
-
Seite 15: Wlan-Verbindung Trennen
Reinigung WLAN-Verbindung trennen Um die WLAN-Verbindung zu trennen, navigieren Sie im Setup-Menü auf „WLAN trennen“. Verbinden Sie die Set Top Box mit einem Netzwerkkabel, um IPTV zu starten (siehe Abbildung 4). Reinigung Gefahr durch elektrische Spannung sowie sich daraus ergebende Brandgefahr. Trennen Sie die Set Top Box vor der Reinigung vom ▶... -
Seite 16: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Fehler Ursache Abhilfe Kein Bild Keine Netzspannung Steckernetzteil und Kabel auf festen Sitz kontrollieren. Kabelverbindung Kabelverbindungen auf fehlerhaft festen Sitz kontrollieren. Falsche HDMI-Quelle HDMI-Quelle des TV-Ge- räts auf Set Top Box einstellen. Schlechte nicht kompatibles Verwenden Sie Bildqualität ausschließlich das HDMI-Kabel mitgelieferte HDMI-Kabel... - Seite 17 Fehlerbehebung Fehler Ursache Abhilfe Bandbreite einge- Netzwerkkabel anstelle schränkt aufgrund von WLAN verwenden. mehrerer Benutzer Set Top Box kann MAC-Adresse der Set Router überprüfen und keine WLAN- Top Box am Router MAC-Adresse der Set Top Verbindung nicht zugelassen Box zulassen herstellen Supportinfo Technischer Fehler...
-
Seite 18: Entsorgung
Entsorgung Entsorgung Löschen von persönlichen Daten Bevor Sie die Set Top Box entsorgen, stellen Sie sicher, dass sie etwaige Speichermedien (USB-Stick, SD-Karte) entfernen bzw. die darauf befindlichen Daten löschen. Dies dient zu Ihrer eigenen Sicherheit und verhindert, dass Ihre persönlichen Daten in falsche Hände geraten. Rückgabe von elektrischen und elektronischen Altgeräten Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen. -
Seite 19: Rechtliche Hinweise
Rechtliche Hinweise Rechtliche Hinweise Eingetragene Warenzeichen und Lizenzhinweise Hergestellt unter Lizenz der Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind eingetragene Warenzeichen der Dolby Laboratories. HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Waren- zeichen bzw. eingetragene Warenzeichen der HDMI Licensing LLC in den Ver- einigten Staaten und anderen Ländern. -
Seite 20: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Hiermit erklärt der Hersteller, dass die CE-Kennzeichnung an diesem Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der folgenden Richtlinien angebracht wurde: RED-Richtlinie 2014/53/EU 2009/125/EC Ökodesign-Richtlinie RoHS-Richtlinie 2011/65/EC © www.giffinet.de... -
Seite 21: Technische Daten Der Set Top Box
Technische Daten der Set Top Box Technische Daten der Set Top Box Artikelinformation Artikel-Nr. STB-P420/0 Farbe schwarz Gewicht netto 197 g Set Top Box (B x H x T) 130 x 130 x 25 mm Umgebungsbedingungen Temperatur +5 – +40° C Feuchtigkeit 20 –... -
Seite 22: Unterstützte Formate Und Codecs
Technische Daten der Set Top Box Unterstützte Formate und Codecs ac3, wma2, mp3, pcm, aac, mp2, Audio-Codecs aiff, aif, wav MPEG1/2/4, avc, H.264 / H.263, Video-Codecs H.265, xvid, m-jpeg 576i, 576p, 720p, 1080i, 1080p, Video-Auflösungen 2160p30, 2160p60 Externe Anschlüsse HDMI Ethernet RJ45 Micro SD USB 3.0... - Seite 23 Technische Daten der Set Top Box Schnittstellen Bluetooth Infrarot 36 KHz (RC-5:SAT2 / r-Step) WLAN IEEE 802.11 b/g/n/ac (2,4 / 5 GHz) WLAN-Sicherheit WPA / WPA2 PSK Stromversorgung / Steckernetzteil Netzspannung 100 - 240 V / 50 - 60 Hz / 0,3 A Ausgangsspannung DC 12 V / 1 A Technische Daten der Fernbedienung...
- Seite 24 GIFFInet ist eine Marke der net services GmbH & Co. KG Lise-Meitner-Str. 4, 24941 Flensburg...
