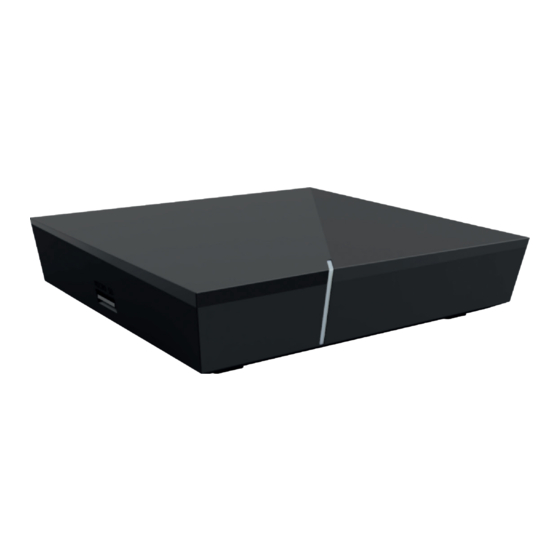

- Seite 1 P510 IP IPTV Set Top Box Gebrauchsanleitung Original-Version deutsch Wichtig: Vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitsinformationen ........... 3 Verwendete Zeichen und Symbole ........... 3 2. Bestimmungsgemäßer Gebrauch ........5 3. Lieferumfang ..............6 4. Anschlüsse ................. 6 5. Inbetriebnahme ..............6 Kabelverbindungen ..............7 Batterien einlegen ..............8 Fernbedienung koppeln / entkoppeln ........8 Energiesparmodus der Fernbedienung ........ -
Seite 3: Sicherheitsinformationen
Î Überprüfen Sie das Kabel des Netzteils regelmäßig auf Beschädigungen. Soll- ten Sie Beschädigungen feststellen, nehmen Sie das Netzteil vom Strom und kontaktieren Sie Ihren Netzbetreiber. Netzspannung Î Betreiben Sie die Set Top Box nur mit der dafür angegebenen Netzspannung. P510 IP / T4HU2020 - Gebrauchsanleitung | 3... - Seite 4 Î Stellen Sie keine Gegenstände auf die Set Top Box wie z. B. andere Geräte oder Kerzen. Î Schützen Sie die Geräte vor direkter Sonneneinstrahlung, offenen Flammen oder anderen Wärmequellen wie z. B. der Heizung. Ersetzen von Kabeln Î Ersetzen Sie beschädigte Kabel immer durch gleichwertige Kabel. 4 | P510 IP / T4HU2020 - Gebrauchsanleitung...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Dazu gehören insbesondere: ƒ Unsachgemäßes Anschließen und Bedienen ƒ Verwendung ungeeigneter Datenträger oder Zubehör ƒ Nichteinhaltung erforderlicher Installations- und Lagerbedingungen ƒ Verseuchung von Softwarekomponenten mit Computerviren ƒ Modifikationen der Hard und Software P510 IP / T4HU2020 - Gebrauchsanleitung | 5... -
Seite 6: Lieferumfang
Anschlüsse Abbildung 1: Anschlüsse Setup HDMI Stromanschluss Micro SD-Kartenslot Derzeit ohne Funktion Inbetriebnahme WARNUNG Gefahr durch elektrische Spannung sowie sich daraus ergebende Brandgefahr Î Die Kabel dürfen nicht geknickt oder eingeklemmt werden. 6 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 7: Kabelverbindungen
5.1 Kabelverbindungen 1. Verbinden Sie die Set Top Box wie in Abbildung 2 dargestellt. Achten Sie dabei auf die abgebildete Anschlussreihenfolge: HDMI-Kabel Netzwerkkabel Netzteil 2. Schalten Sie das TV-Gerät ein. Abbildung 2: Kabelverbindungen P510 IP / T4HU2020 - Gebrauchsanleitung | 7... -
Seite 8: Batterien Einlegen
Wenn Sie die Fernbedienung gegen eine neue austauschen, müssen Sie die alte Fernbedienung entkoppeln. 1. Wechseln Sie in der Benutzeroberfläche des IPTVSystems in die Ansicht Ein- stellungen > Fernbedienung oder drücken Sie die Taste auf der Set Top Box. 8 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 9: Energiesparmodus Der Fernbedienung
Wählen Sie hier die gewünschte Sprache für die Benutzerober- fläche aus. 1. Wählen Sie die gewünschte Sprache aus. 2. Bestätigen Sie Ihre Auswahl durch Drücken der Taste OK. Abbildung 4: Sprachauswahl P510 IP / T4HU2020 - Gebrauchsanleitung | 9... -
Seite 10: Netzwerkverbindung Herstellen
Sie die Eingabe durch Aktivieren der Schaltfläche OK. 5. Warten Sie, bis die Verbindung hergestellt wurde und aktivieren Sie danach die Schaltfläche Verlassen so oft, bis die Meldung Die Netzwerkverbindung wurde erfolgreich hergestellt angezeigt wird. 10 | P510 IP / T4HU2020 - Gebrauchsanleitung... - Seite 11 Abbildung 5: WLAN-Setup Signal- stärke Abbildung 6: Verfügbare WLANs P510 IP / T4HU2020 - Gebrauchsanleitung | 11...
-
Seite 12: Wlan-Status Kontrollieren
3. Folgen Sie im Anschluss den Anweisungen am TV-Gerät. Abbildung 7: Erweitertes WLAN-Setup 5.7 WLAN-Status kontrollieren Im Menü WLAN Status können Sie aktuelle Daten zu Ihrer WLAN-Verbindung ab- rufen wie z. B. Signalstärke oder die MAC-Adresse des WLAN-Adapters. 12 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 13: Wlan-Verbindung Trennen
Netzwerkkabel wie in Abbildung 2 auf Seite 7 beschrieben. 5.9 Software-Updates Software-Updates werden automatisch durchgeführt. Wenn bereits bei der Inbe- triebnahme ein Software-Update vorliegt, müssen Sie zuerst das Software -Update installieren. Folgen Sie dazu den Anweisungen am TV-Gerät. P510 IP / T4HU2020 - Gebrauchsanleitung | 13... -
Seite 14: Tastenbelegung
Die Tastenbelegung und der Funktionsumfang können abweichen. Einige Tastenfunktionen der Fernbedienung sind abhängig von der jeweils ausgeführten Funktion und Ansicht in der Benutzeroberfläche. Für weitere Informationen rufen Sie die Hilfe in der jeweiligen Ansicht auf. Abbildung 9: Tastenbelegung 14 | P510 IP / T4HU2020 - Gebrauchsanleitung... - Seite 15 (Rekorder / Replay / Videothek) Seitenweise blättern (auf / ab) Aktuelle Sendung Kurzinfo einblenden (TV-Programm) Sendungsdetails anzeigen Streameinstellungen öffnen Zeichen löschen Bildschirm dunkel schalten (Radio) Zum vorherigen Stream wechseln Favoritenliste anzeigen Hilfe aufrufen P510 IP / T4HU2020 - Gebrauchsanleitung | 15...
-
Seite 16: Programmierung Der Fernbedienung
Möglicherweise ist die Fernbedienung nicht mit Ihrem TV-Gerät kompa- tibel. Die Fernbedienung verfügt über eine integrierte Datenbank mit TV-Codes zahl- reicher Marken. Je nach Marke Ihres TV-Geräts können Sie einen TV-Code auf unterschiedliche Art und Weise einprogrammieren: 16 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 17: Manuelle Programmierung
Bei der Marken-Codesuche erfolgt die Suche innerhalb der TV-Codes einer be- stimmten Marke. In der nachfolgenden Tabelle sind 10 TV-Marken angeführt. Wenn die Marke Ihres TV-Geräts in der Tabelle nicht vorhanden ist, verwenden Sie eine andere Art der Codesuche. P510 IP / T4HU2020 - Gebrauchsanleitung | 17... -
Seite 18: Automatische Codesuche
Bei der automatischen Code-Suche werden die TV-Codes ALLER TV-Marken durchsucht. 1. Schalten Sie Ihr TV-Gerät ein. 2. Halten Sie die Tasten gleichzeitig für mindestens 3 Sekunden ge- drückt. L Die rote LED leuchtet. 18 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 19: Fernbedienung Zurücksetzen
L Wenn die grüne LED zweimal kurz hintereinander blinkt, wurde die Fernbedie- nung auf Werkseinstellungen zurückgesetzt. Die Fernbedienung befindet sich im BluetoothModus. Die BluetoothVerbindung zur Set Top Box sowie der einprogrammierte TV-Code (sofern vorhanden) wurden gelöscht. P510 IP / T4HU2020 - Gebrauchsanleitung | 19... -
Seite 20: Reinigung
Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Um die Entsorgung von Altgeräten, welche Batterien enthalten, zu erleichtern, müssen diese vor der Abgabe in einer öffentlichen Sammelstelle vom Altgerät getrennt werden. 20 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 21: Fehlerbehebung
Strom nehmen. Ggf. Minuten angezeigt verbindung Netzbetreiber kontaktieren. Supportinfo 40 - 85 Technischer Fehler wäh- Set Top Box für ca. 5 Min. rend Software- vom Strom nehmen. Ggf. Update Netzbetreiber kontaktieren. P510 IP / T4HU2020 - Gebrauchsanleitung | 21... - Seite 22 Top Box aufbauen. wird. Sollte das Problem be- stehen bleiben, müssen Sie die Fernbedienung erneut koppeln (siehe Kapitel 5.3.1 Fernbedienung koppeln auf Seite 8). Tabelle 3: Fehlerbehebung Bei weiteren Fragen kontaktieren Sie Ihren Netzbetreiber. 22 | P510 IP / T4HU2020 - Gebrauchsanleitung...
-
Seite 23: Rechtliche Hinweise
Anforderungen und den übrigen einschlägi- gen Bestimmungen der folgenden Richtlinien angebracht wurde: ƒ 2014/53/EU RED-Richtlinie ƒ 2009/125/EG Ökodesign-Richtlinie ƒ 2011/65/EU RoHS-Richtlinie Den vollständigen Text der EUKonformitätserklärung finden Sie unter der folgen- den Internetadresse: www.ocilion.com/ce P510 IP / T4HU2020 - Gebrauchsanleitung | 23... -
Seite 24: Technische Daten
ƒ 1 x Micro SD Kartenslot Schnittstellen Bluetooth Infrarot 36 KHz (RC-5:SAT2) WLAN IEEE 802.11 b/g/n/ac/ax (2,4 / 5 GHz) WLAN-Sicherheit WPA / WPA2 PSK Kopierschutz Verimatrix Viewright ® HDMI HDCP 2.3 24 | P510 IP / T4HU2020 - Gebrauchsanleitung... -
Seite 25: Fernbedienung
Artikelinformation Artikel-Nr. T4HU2020/41k T4HU2020/41kA Umgebungsbedingungen Temperatur +5° – +40° C Feuchtigkeit 20 – 80 % Angaben zum Funkstandard Frequenzband 2,402 - 2,480 GHz Max. Sendeleistung 1 mW Tabelle 5: Technische Daten Fernbedienung P510 IP / T4HU2020 - Gebrauchsanleitung | 25... - Seite 26 26 | P510 IP / T4HU2020 - Gebrauchsanleitung...
- Seite 27 P510 IP / T4HU2020 - Gebrauchsanleitung | 27...
- Seite 28 Version: 1.2 Stand: 17.02.2022 Hersteller: Ocilion IPTV Technologies GmbH Schärdinger Str. 35 • 4910 Ried im Innkreis / AUSTRIA Telefon: +43 7752 2144-0 • Internet: www.ocilion.com Im Zuge von Produktverbesserungen behalten wir uns vor, technische und op tische Veränderungen an dem in dieser Gebrauchsanleitung beschrie- benen Gerät vorzunehmen.
