Bestimmungsgemäßer Gebrauch; Anschlüsse - Ocilion IPTV Technologies P550 Switch Gebrauchsanleitung

Erwärmung der Set Top Box
Î Die Erwärmung der Set Top Box liegt im zulässigen Bereich. Den-
noch können sich empfindliche Möbeloberflächen durch die ständige
Wärme einwirkung im Laufe der Zeit verfärben.
Î Die Gerätefüße können auf behandelten Möbeloberflächen Farbverän­
derungen hervorrufen. Stellen Sie die Set Top Box gegebenenfalls auf
eine geeignete Unterlage.
2. Bestimmungsgemäßer Gebrauch
Die Set Top Box ist für den Empfang von TV- und Radiosig nalen in Verbindung mit
IPTV-Systemen bestimmt. Die Fernbedienung dient zur Steuerung der Set Top
Box und gegebenenfalls TV-Geräten. Jeglicher anderweitiger Gebrauch ist nicht
bestimmungsgemäß. Der Hersteller übernimmt keine Gewähr für Fehler, Störun-
gen oder Schäden, die auf nicht bestimmungs gemäßen Gebrauch zurückzuführen
sind. Dazu gehören insbesondere
ƒ unsachgemäßes Anschließen und Bedienen
ƒ Verwendung ungeeigneter Datenträger oder Zubehör
ƒ Nichteinhaltung erforderlicher Installations- und Lagerbedingungen
ƒ Verseuchung von Softwarekomponenten mit Computerviren
ƒ Modifikationen der Hard­ und Software

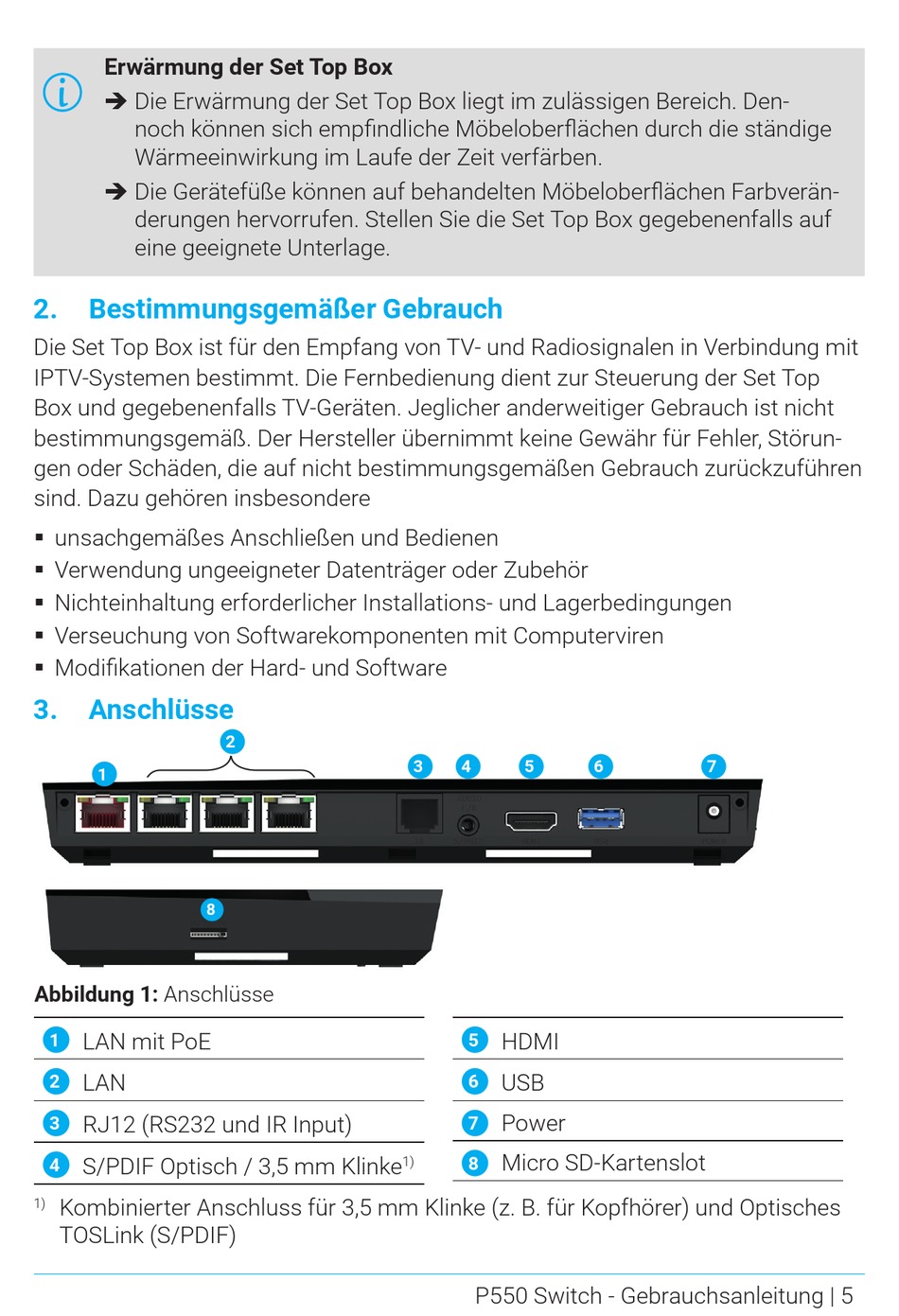

3. Anschlüsse
1
Abbildung 1: Anschlüsse
LAN mit PoE
1
LAN
2
RJ12 (RS232 und IR Input)
3
S/PDIF Optisch / 3,5 mm Klinke
4
Kombinierter Anschluss für 3,5 mm Klinke (z. B. für Kopfhörer) und Optisches
1)
TOSLink (S/PDIF)
2
8
3 4 5
HDMI
5
USB
6
Power
7
Micro SD-Kartenslot
8
1)
P550 Switch - Gebrauchsanleitung | 5
6 7
