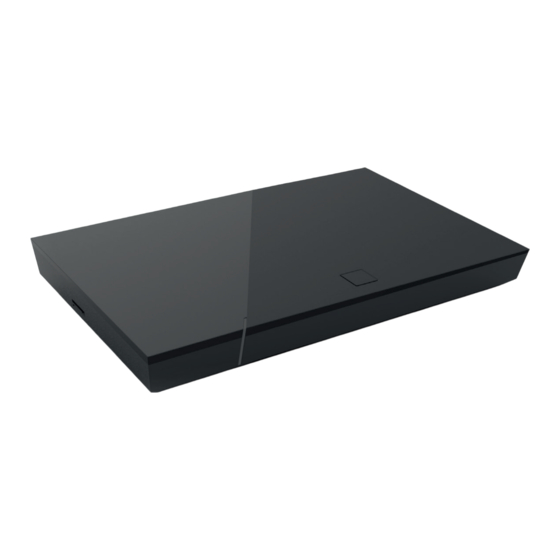

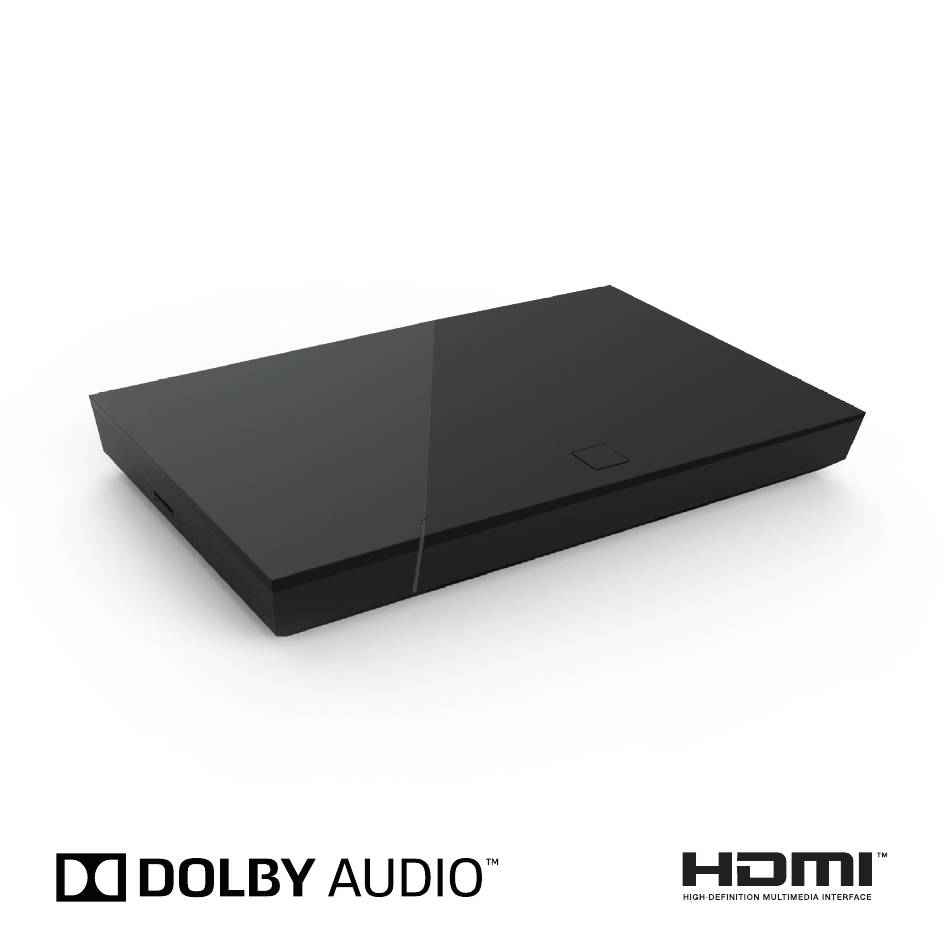

- Seite 1 P480 Hybrid CM IPTV Set Top Box Gebrauchsanleitung Wichtig: Vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren.
-
Seite 2: Inhaltsverzeichnis
7.1 Löschen von persönlichen Daten ..........12 7.2 Rückgabe von Altgeräten ............12 8. Fehlerbehebung ..............13 9. Rechtliche Hinweise ............15 9.1 Eingetragene Warenzeichen und Lizenzhinweise...... 15 9.2 Open Source Software..............15 10. Konformitätserklärung ............16 11. Technische Daten ............. 16 P480 Hybrid CM... -
Seite 3: Sicherheitsinformationen
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemie- den wird, können schwerste Verletzung oder Tod die Folge sein. ACHTUNG Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann die Komponente oder etwas in dessen Umgebung beschädigt werden. Zusätzliche Hinweise und Informationen P480 Hybrid CM... -
Seite 4: Allgemeine Sicherheitshinweise
Î Betreiben Sie die Set Top Box nur mit der dafür angegebenen Netzspannung. Zugänglichkeit der Netzsteckdose Î Die Set Top Box muss mit einer leicht zugänglichen Steckdose verbunden werden. Sie sollten jederzeit in der Lage sein, die Set Top Box vom Stromnetz zu trennen. P480 Hybrid CM... - Seite 5 Î Halten Sie mindestens folgenden Freiraum um die Set Top Box ein: 10 cm oberhalb, 5 cm dahinter, 2 cm seitlich. Î Stellen Sie die Set Top Box niemals in einen Schrank oder ein Regal mit unzureichender Belüftung. P480 Hybrid CM...
- Seite 6 Î Die Erwärmung der Set Top Box liegt im zulässigen Bereich. Dennoch können sich empfindliche Möbeloberflächen durch die ständige Wärme einwirkung im Laufe der Zeit verfärben. Î Die Gerätefüße können auf behandelten Möbeloberflächen Farbverän derungen hervorrufen. Stellen Sie die Set Top Box gegebenenfalls auf eine geeignete Unterlage. P480 Hybrid CM...
-
Seite 7: Bestimmungsgemäßer Gebrauch
3. Lieferumfang Zum Steuern der Set Top Box benötigen Sie eine Fernbedienung. Diese erhalten Sie ggf. bei Ihrem Netzbetreiber. ƒ Set Top Box P480 Hybrid CM ƒ Netzteil 12 V / 2 A ƒ HDMI 2.0-Kabel (1,5 m) ƒ Gebrauchsanleitung... -
Seite 8: Anschlüsse
4. Anschlüsse Abbildung 1: Anschlüsse F-Buchse HDMI LAN (deaktiviert) Power RJ12 S/PDIF Optisch / 3,5 mm Klinke Micro SD-Kartenslot P480 Hybrid CM... -
Seite 9: Inbetriebnahme
Î Während der Installation sowie bei Updates der Software dürfen Sie die Stromzufuhr zur Set Top Box nicht unterbrechen. Sie vermeiden dadurch mögliche Schäden. Ersetzen von Kabeln Î Achten Sie darauf, dass Sie beschädigte Kabel immer durch gleichwer- tige Kabel ersetzen. P480 Hybrid CM... -
Seite 10: Verbindung Zum Iptv-System Herstellen
Set Top Box. Schalten Sie Ihr TV-Gerät ein und warten Sie, bis die Set Top Box fertig eingerichtet ist. 3. Folgen Sie anschließend den Anweisungen am TV-Gerät. 5.2 Software-Updates Software-Updates werden automatisch durchgeführt. Sollte ein Software- Upate zur Verfügung stehen, folgen Sie den Anweisungen am TV-Gerät. P480 Hybrid CM... -
Seite 11: Reinigung
TV-Gerät P480 Hybrid CM Abbildung 2: Kabelverbindungen 6. Reinigung WARNUNG Gefahr durch elektrische Spannung sowie sich daraus ergebende Brand- gefahr Î Trennen Sie die Set Top Box vor der Reinigung vom Stromnetz. Î Benutzen Sie zur Reinigung ein trockenes Tuch. -
Seite 12: Entsorgung
Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. P480 Hybrid CM... -
Seite 13: Fehlerbehebung
Netzbetreiber kontaktieren defekt Supportinfo 12 Das Koax-Kabel ist Koax-Kabel kontrollieren nicht oder nicht richtig angeschlossen Das Eingangssignal Netzbetreiber kontaktieren des Kabelanschlusses ist zu schwach Supportinfo 13 Die Set Top Box kann Netzbetreiber kontaktieren keine Verbindung her- stellen P480 Hybrid CM... - Seite 14 Fehler bestehen, Netz- angezeigt betreiber kontaktieren Supportinfo 40 Technischer Fehler Set Top Box für ca. 5 Min. - 85 während Software- vom Strom nehmen. Bleibt Update der Fehler bestehen, Netz- betreiber kontaktieren Bei weiteren Fragen kontaktieren Sie Ihren Netzbetreiber. P480 Hybrid CM...
-
Seite 15: Rechtliche Hinweise
Das Produkt enthält unter anderem Open Source Software. Diese wurde von Dritten entwickelt und ist urheberrechtlich geschützt. Sie sind berech- tigt, die Open Source Software gemäß den jeweils geltenden Lizenzbedin- gungen zu nutzen. Die Lizenzbedingungen und weitere Informationen finden Sie unter www.ocilion.com/opensource P480 Hybrid CM... -
Seite 16: Konformitätserklärung
Internet adresse verfügbar: www.ocilion.com/ce 11. Technische Daten Artikelinformation Artikel-Nr. STB-P480-T8/0 Farbe schwarz Gewicht netto 433 g Abmessungen (B x T x H) 210 x 130 x 25 mm Umgebungsbedingungen Temperatur +5° – +40° C Feuchtigkeit 20 – 80 % P480 Hybrid CM... - Seite 17 MPEG1/2/4, avc, H.264 / H.263, H.265, xvid, m-jpeg Video-Auflösungen 576i, 576p, 720p, 1080i, 1080p, 2160p30, 2160p60 Externe Anschlüsse F-Buchse HDMI USB 3.0 S/PDIF optisch / 3,5 mm Klinke (Stereo) RS232 und IR Input (RJ12) Micro SD Kartenslot P480 Hybrid CM...
- Seite 18 Ω / Signalqualität: ≤ 27 dB Modulation 256 QAM Signalstärke: 49 - 75 dBµV bei 75 Ω / Signalqualität: ≤ 35 dB Übertragungsstandard DOCSIS 3.0 / EuroDOCSIS 3.0 Kopierschutz Verimatrix Viewright ® HDMI HDCP 1.4 / 2.2 P480 Hybrid CM...
- Seite 19 Stromversorgung / Netzteil Name des Herstellers Ocilion IPTV Technologies GmbH Schärdinger Str. 35 A-4910 Ried im Innkreis Modellkennung STB-P492/0 Eingangsspannung 100 - 240 V Eingangswechselstromfrequenz 50 / 60 Hz Ausgangsspannung 12,0 V DC Ausgangsstrom 2,0 A Ausgangsleistung 24,0 W Durchschnittliche Effizienz im...
- Seite 20 Version: 1.2 Stand: 07.02.2020 Hersteller: Ocilion IPTV Technologies GmbH Schärdinger Straße 35 • 4910 Ried im Innkreis / AUSTRIA Telefon: +43 7752 2144 0 • Internet: www.ocilion.com Im Zuge von Produktverbesserungen behalten wir uns vor, techni- sche und op tische Veränderungen an dem in dieser Gebrauchsanleitung beschriebenen Gerät vorzunehmen.
