Inbetriebnahme; Ausrichtung - SICK WLF4F Betriebsanleitung

6

Inbetriebnahme

6.1

Ausrichtung

8027380.1DTW /2021-12-13 | SICK
Irrtümer und Änderungen vorbehalten

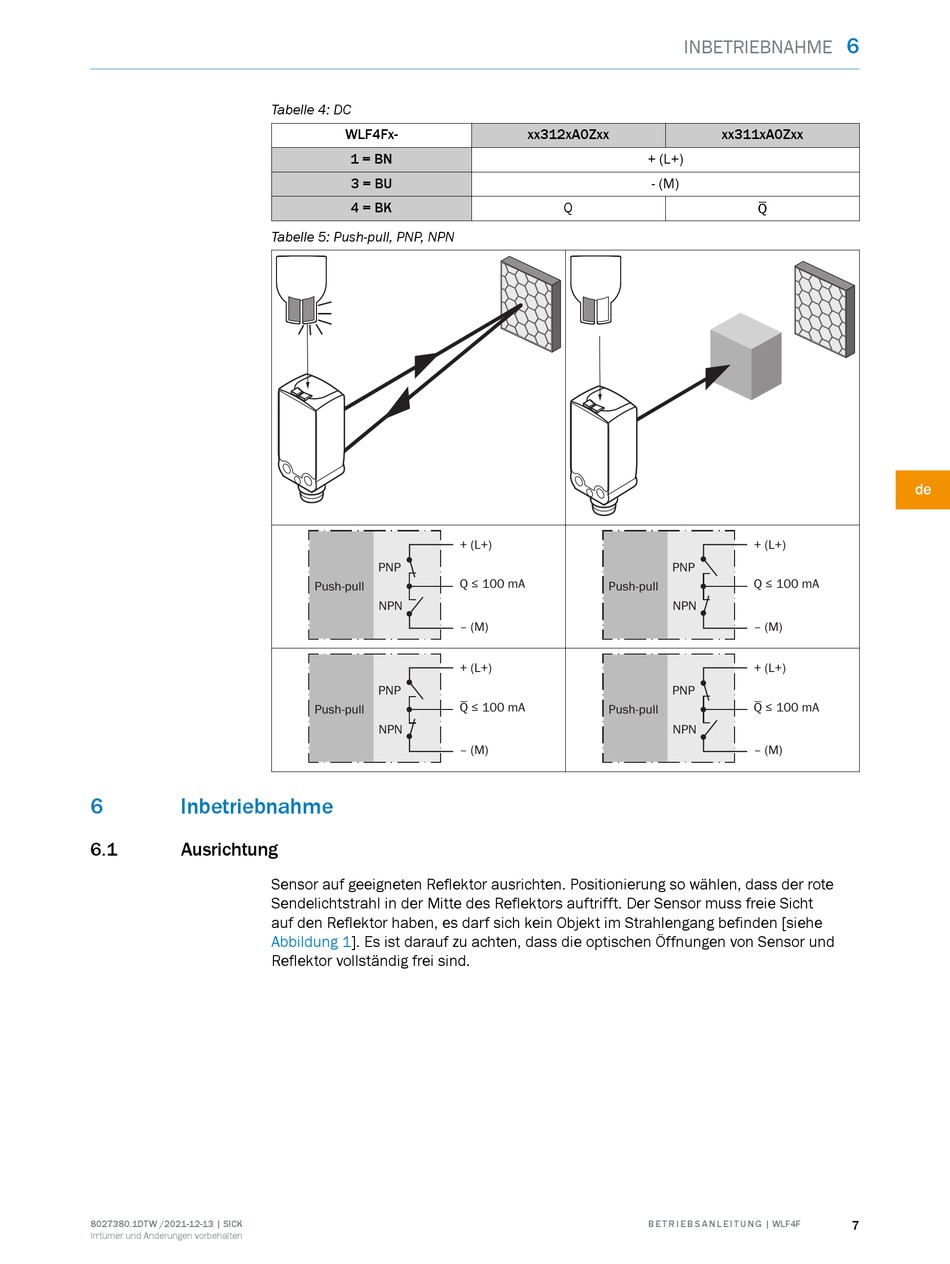

Tabelle 4: DC
WLF4Fx-
1 = BN
3 = BU
4 = BK
Tabelle 5: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [siehe
Abbildung 1]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.
xx312xA0Zxx
Q
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
INBETRIEBNAHME
xx311xA0Zxx
+ (L+)
- (M)
Q
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
B E T R I E B S A N L E I T U N G | WLF4F
6
de
7
