尺寸图 - SICK WLF4F Betriebsanleitung

10.1 尺寸图
8027380.1DTW /2021-12-13 | SICK
如有更改，恕不另行通知
16
1
2
3
4
9

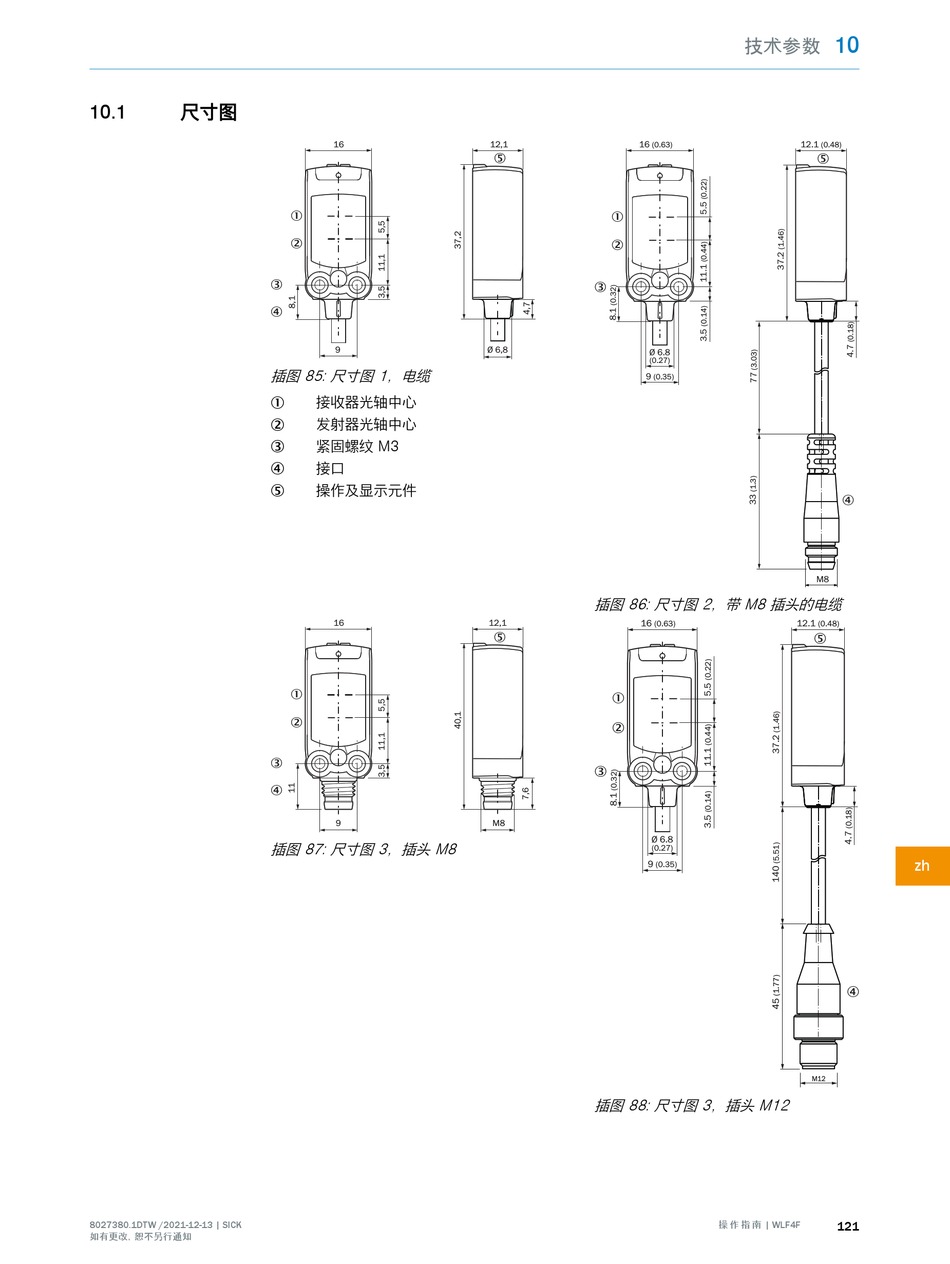

插图 85: 尺寸图 1，电缆
接收器光轴中心
1
发射器光轴中心
2
紧固螺纹 M3
3
接口
4
操作及显示元件
5
16
1
2
3
4
9
插图 87: 尺寸图 3，插头 M8
12,1 16
(0.63)
5
1
2
3
Ø 6,8
Ø 6.8
(0.27)
9 (0.35)
插图 86: 尺寸图 2，带 M8 插头的电缆
12,1 16
(0.63)
5
1
2
3
M8
Ø 6.8
(0.27)
9
(0.35)
插图 88: 尺寸图 3，插头 M12
10
技术参数
12.1
(0.48)
5
4
M8
12.1
(0.48)
5
4
M12
