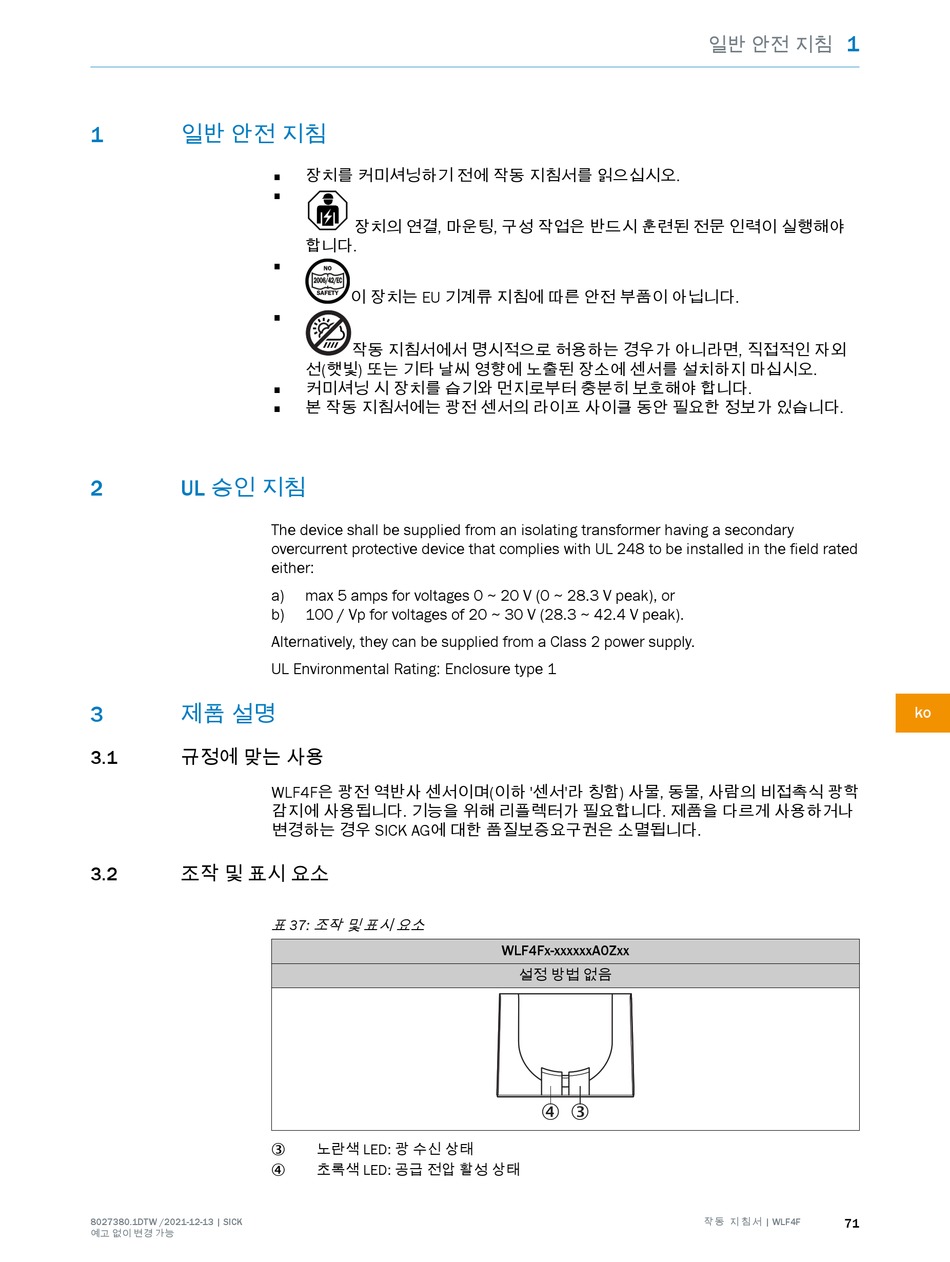

일반 안전 지침
1
UL 승인 지침
2
제품 설명
3
규정에 맞는 사용
3.1
조작 및 표시 요소
3.2
8027380.1DTW /2021-12-13 | SICK
예고 없이 변경 가능
장치를 커미셔닝하기 전에 작동 지침서를 읽으십시오.
■
■
장치의 연결, 마운팅, 구성 작업은 반드시 훈련된 전문 인력이 실행해야
합니다.
■
NO
2006/42/EC
이 장치는 EU 기계류 지침에 따른 안전 부품이 아닙니다.
SAFETY
■
작동 지침서에서 명시적으로 허용하는 경우가 아니라면, 직접적인 자외
선(햇빛) 또는 기타 날씨 영향에 노출된 장소에 센서를 설치하지 마십시오.
커미셔닝 시 장치를 습기와 먼지로부터 충분히 보호해야 합니다.
■
본 작동 지침서에는 광전 센서의 라이프 사이클 동안 필요한 정보가 있습니다.
■
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the field rated
either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
WLF4F은 광전 역반사 센서이며(이하 '센서'라 칭함) 사물, 동물, 사람의 비접촉식 광학
감지에 사용됩니다. 기능을 위해 리플렉터가 필요합니다. 제품을 다르게 사용하거나
변경하는 경우 SICK AG에 대한 품질보증요구권은 소멸됩니다.
표 37: 조작 및 표시 요소
노란색 LED: 광 수신 상태
3
초록색 LED: 공급 전압 활성 상태
4
WLF4Fx-xxxxxxA0Zxx
설정 방법 없음
4 3
일반 안전 지침
1
작 동 지 침 서 | WLF4F
71
ko
