4

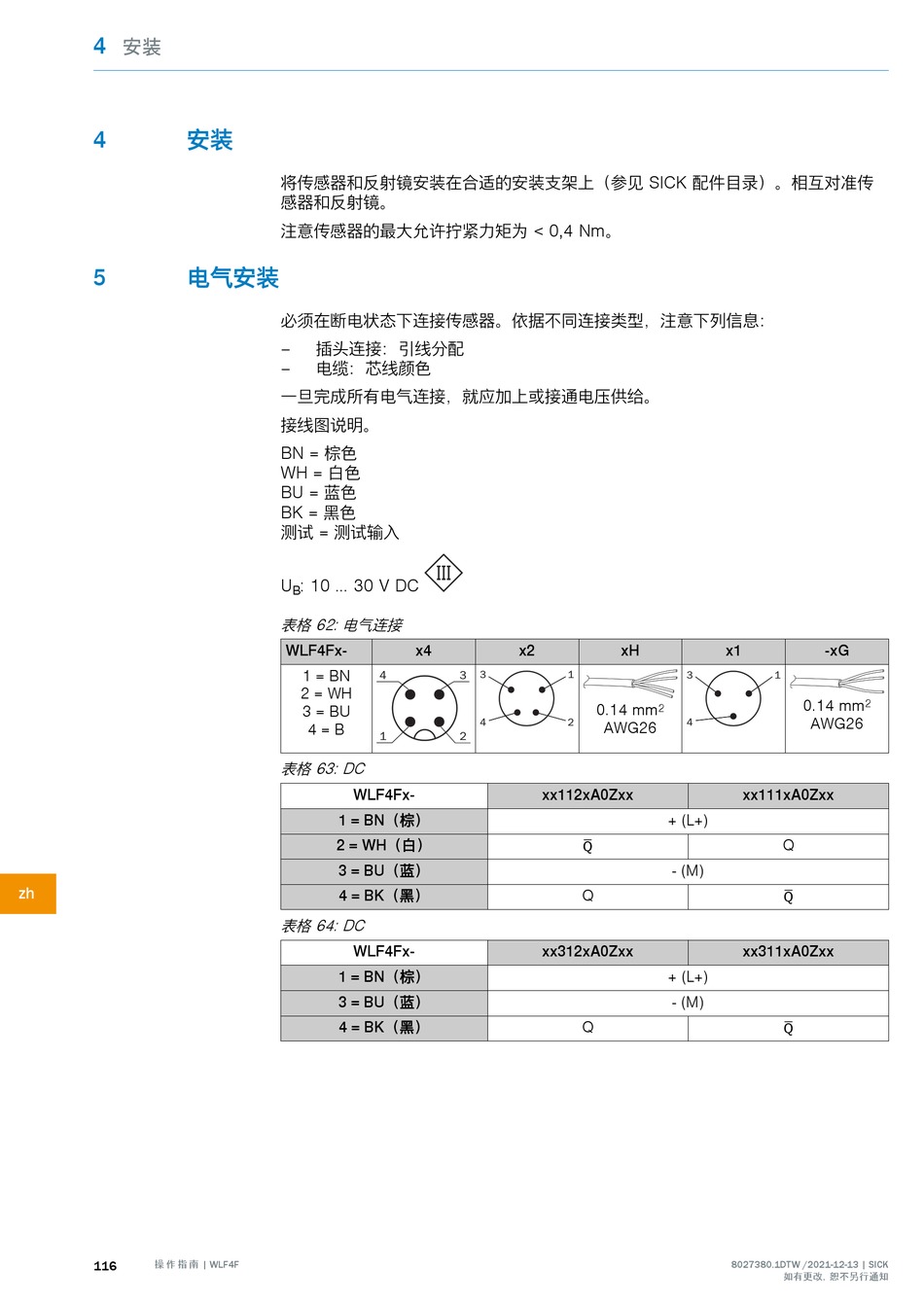

安装
4 安装
5 电气安装
zh
116 操 作 指 南 | WLF4F
将传感器和反射镜安装在合适的安装支架上（参见 SICK 配件目录）。相互对准传
感器和反射镜。
注意传感器的最大允许拧紧力矩为 < 0,4 Nm。
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引线分配
– 电缆：芯线颜色
一旦完成所有电气连接，就应加上或接通电压供给。
接线图说明。
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
测试 = 测试输入
U : 10 ... 30 V DC
B
表格 62: 电气连接
WLF4Fx- x4
1 = BN
4 3
2 = WH
3 = BU
4 = B
1 2
表格 63: DC
WLF4Fx-
1 = BN（棕）
2 = WH（白）
3 = BU（蓝）
4 = BK（黑）
表格 64: DC
WLF4Fx-
1 = BN（棕）
3 = BU（蓝）
4 = BK（黑）
x2 xH
3 1
0.14 mm
2
4 2 AWG26
xx112xA0Zxx
Q
Q
xx312xA0Zxx
Q
x1 -xG
3 1
0.14 mm
AWG26
4
xx111xA0Zxx
+ (L+)
Q
- (M)
Q
xx311xA0Zxx
+ (L+)
- (M)
Q
