PL

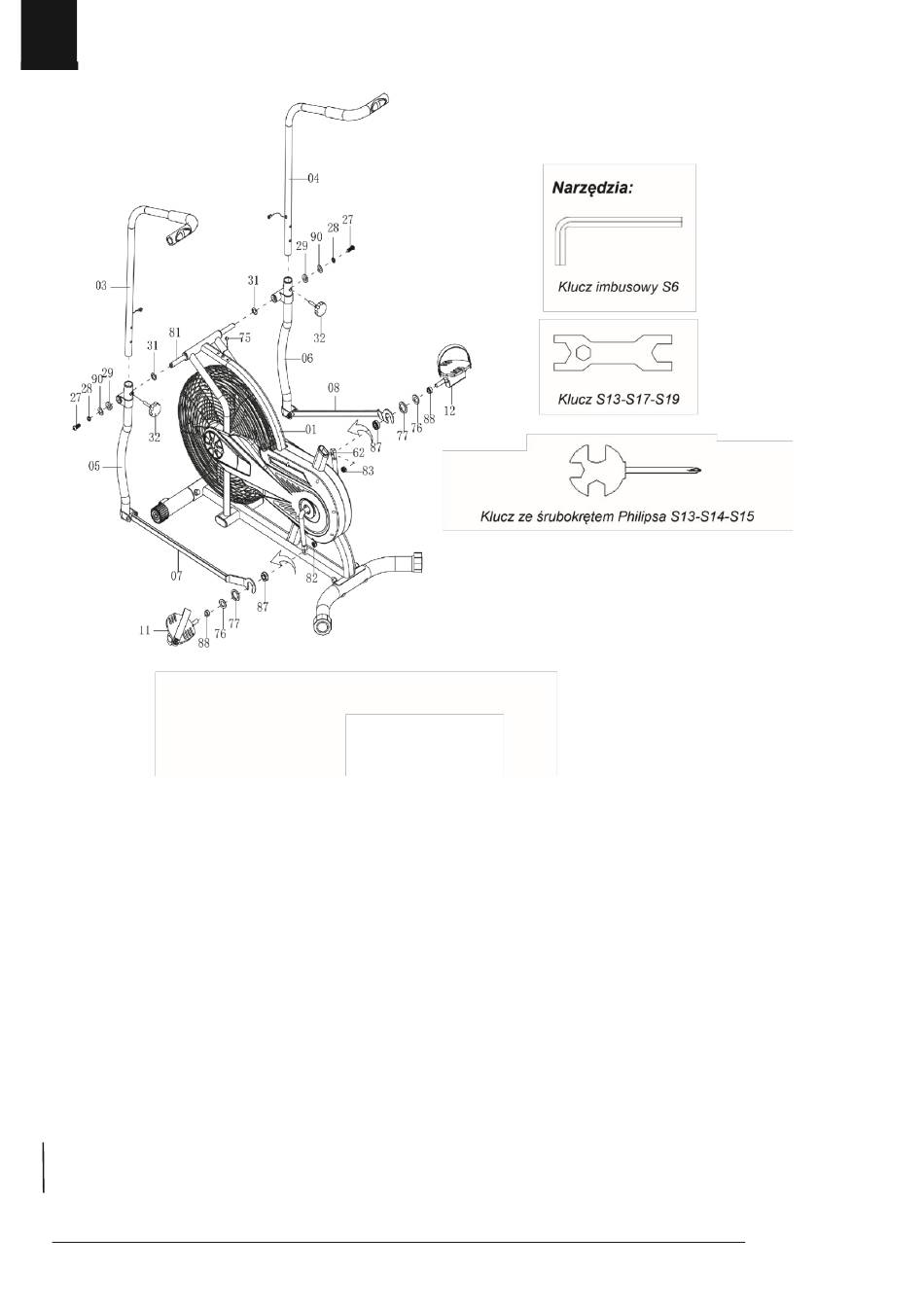

2: Montaż lewego i prawego pedała, lewego i prawego drążka pod stopę, lewego i prawego ramienia poręczy
Usuń dwie śruby o łbie sześciokątnym M10×20 (27), dwie nakrętki sprężynowe Ø 19.5×Ø11.5×2.5 (28), dwie
płaskie podkładki Ø 10×Ø25×2.0, dwie podkładki Ø28×Ø 16×δ5 (29), i dwie podkładki faliste Ø 26×Ø 16×δ0.3
(31) z pręta obrotowego (Nr. 81). Włóż pręt obrotowy (81) w otwór w ramie głównej (1). Umocuj dwie
podkładki faliste Ø 26×Ø 16×δ0.3 9(1) na pręcie obrotowym (81), a następnie przymocuj poręcz L & P (5)(6)
na pręcie obrotowym (81) przy pomocy dwóch śrub o łbie sześciokątnym M10x20 (27), dwóch podkładek
sprężynowych Ø 19.5×Ø11.5×2.5 (28) i dwóch podkładek Ø 28×Ø 16×δ5 (Nr 29) . Dokręć przy pomocy
dołączonego klucza imbusowego. Usuń podkładkę Ø 24×Ø 13×4.0 (76), tuleję 16×Ø 13×14.5 (77) i prawą
nakrętkę nylonową (83) z prawego pedała (12). Umocuj prawy pedał (12) na prawej korbie (62) przy pomocy
podkładki Ø 24 x0 13x4.0 (76), tulei 16×Ø 13×14.5 (77), prawego drążka pod stopę (8) i prawej nakrętki
nylonowej (83). Dokręć ręcznie prawy pedał (12) zgodnie z ruchem wskazówek zegara i dokręć prawą
nakrętkę nylonową (83) w kierunku przeciwnym do ruchu wskazówek zegara przy pomocy dołączonego
klucza imbusowego i klucza. Powtórz tę samą procedurę, aby umocować lewy pedał (11) na lewej korbie,
dokręć lewy pedał (11) w kierunku przeciwnym do ruchu wskazówek zegara i dokręć lewą nakrętkę nylonową
(82) zgodnie z ruchem wskazówek zegara przy pomocy dołączonego klucza imbusowego i klucza.
UWAGA: Obracanie lewego pedału zgodnie z ruchem wskazówek zegara może prowadzić do
!
uszkodzenia bieżnika.
