Inhaltszusammenfassung für Kranzle K 115

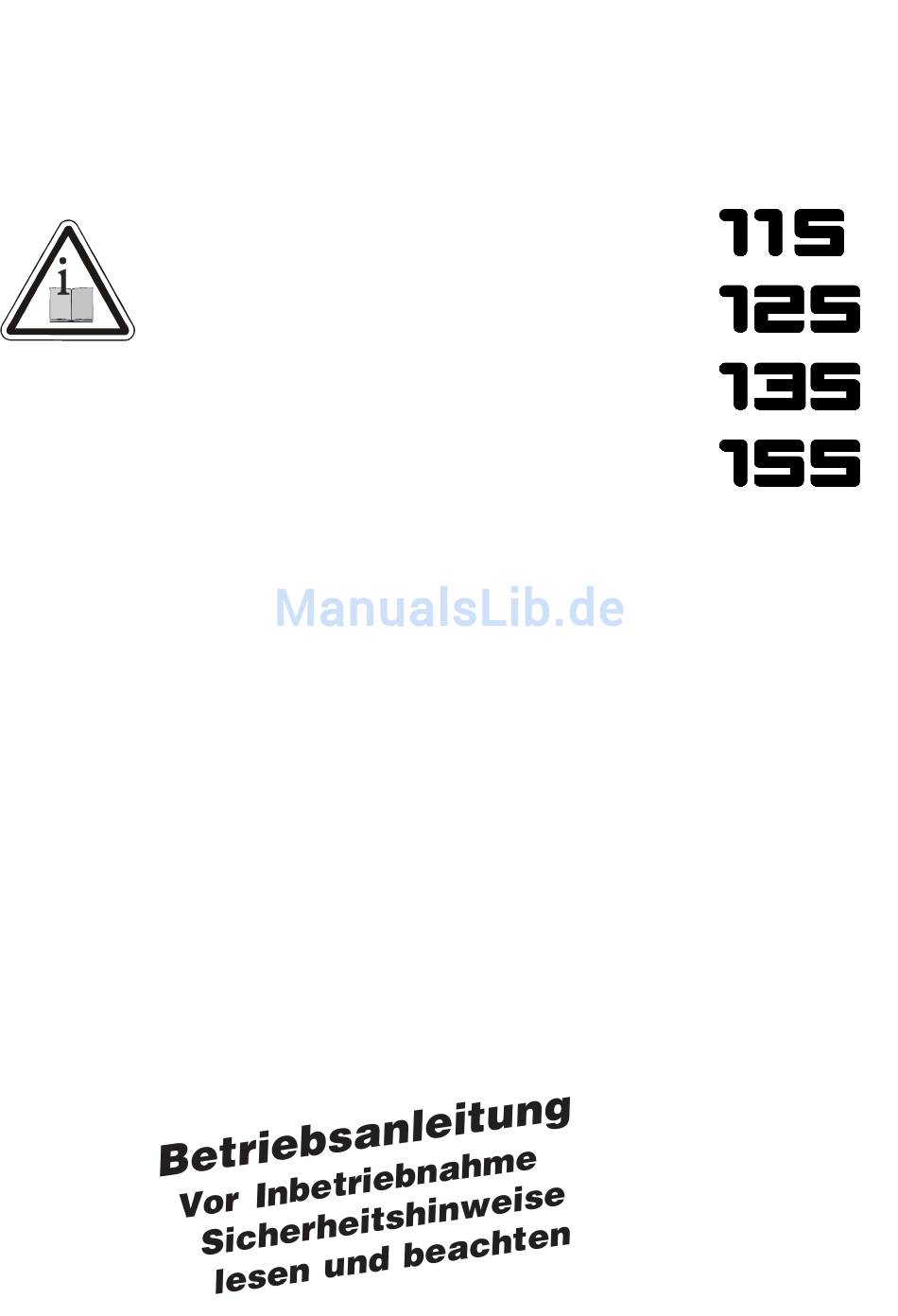

- Seite 1 Hochdruckr Hochdruckr einiger einiger Hochdruckr einiger einiger Hochdruckr Hochdruckr einiger...
- Seite 2 Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Hochdruckreiniger mit integriertem Fahrwerk herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfol- genden Seiten das Gerät erklären. Das Gerät hilft Ihnen bei all Ihren Reinigungsarbeiten, z.

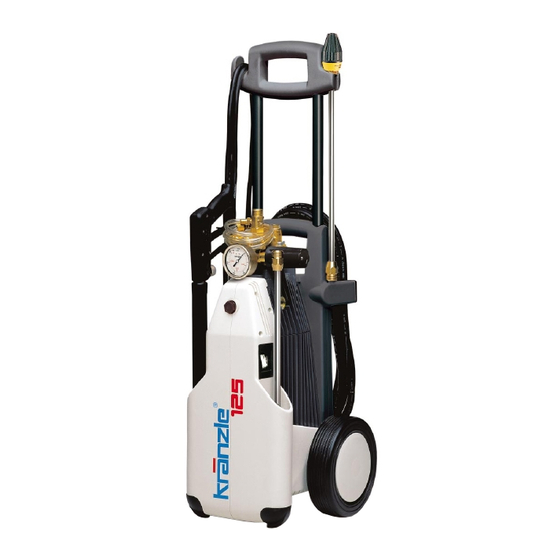

- Seite 3 Beschreibung Wasser 400 V 230 V Aufbau Die KRÄNZLE 115 + 125 + 135 + 155 - Hochdruckreiniger sind fahrbare Maschinen. Der Aufbau ist aus dem Schema zu ersehen. Funktion 1 Zulauf Wasseranschluß mit Filter 6 Hochdruck-Injektor für Waschmittel 2 Ansaugschlauch mit Filterkorb 7 Hochdruckschlauch (Sonderzubehör) Best.
-
Seite 4: Wasser- Und Reinigungs- /Pflegemittelsystem
Beschreibung Wasser- und Reinigungs- /Pflegemittelsystem Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Über einen Hochdruckinjektor können Reinigungs- / Pflegemittel beigemischt werden. -
Seite 5: Motorschutzschalter
Beschreibung Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wieder- holtem Abschalten des Motors durch den Motorschutzschalter Störungs- ursache beseitigen (siehe Seite 6). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. - Seite 6 Beschreibung Elektroanschluß Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteranschluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzseitig mit 16 A träge abzusichern. KRÄNZLE 115, 125, und 135 - 230 Volt 50 Hz KRÄNZLE 155 - 400 Volt 50 Hz (Drehrichtung egal) Bei Verwendung eines Verlängerungskabels muß...
-
Seite 7: Wassermangel Führt Zum Schnellen Verschleiß Der Dichtungen (Keine Garantie)
Beschreibung Wasseranschluß: Bitte prüfen Sie, ob dem Hochdruckreiniger die auf Seite 2 (techn. Daten) angegebene Wassermenge (Liter pro Minute) zur Verfügung steht. Prüfung: Wasserzuführungsschlauch 1 Minute in einen Eimer laufen lassen. Die Wassermenge muß mindestens der Angabe auf Seite 2 entsprechen !!! Wassermangel führt zum schnellen Verschleiß... -
Seite 8: Hochdruckschlauchleitung Und Spritzeinrichtung
Beschreibung Kurzbetriebsanleitung: Ist auf dem Gerät angebracht. Punkt 1-6. Gerät nur waagerecht betreiben ! 1. Hochdruckschlauch mit Spritzpistole und Gerät verschrauben. 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4. Stromanschluß herstellen (bei KRÄNZLE 115, 125 und 135 230 Volt Wech- selstrom, bei KRÄNZLE 155 400 Volt Drehstrom). -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Für Rückstoß - Hinweis auf Seite 2! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Sprit- unmöglich zu machen! Unterbodenlanze unbedingt auflegen! Bei der Unterboden- lanze ist darauf zu achten, daß bei gebogenen Spritzlanzen, wie z. B. U-Lanze Nr. - Seite 10 Das haben Sie alles gekauft: 1. Sprühlanze mit Regel- düse und Hochdruckdüse Flachstrahl 25045 2. Spritzpistole mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckreiniger 115, 125. 135, oder 155 4. Kreuz-Schraubenzieher 5. Betriebsanleitung Befestigungsschraube für Fahrbügel 6. Hochdruckschlauch 10 m mit Stahlein- lage NW 6 7.
-
Seite 11: Gerät Montieren Und Ausrüsten
Gerät montieren und ausrüsten Den Hochdruckreiniger aufstellen, dann den Griffbügel von oben in das Gerät stecken und an der Unterseite mit 2 Schrauben befestigen Schmutzkiller- (Sonderzubehör) aufhängung Kabel HD-Schlauch Köcher für Pistole Köcher für Lanze... - Seite 12 Inbetriebnahme Stopfen bitte nicht auswechseln ! 1. Gerät umlegen! DAS GERÄT DARF NUR IM LIEGEN BETRIEBEN WERDEN ! 2. Hochdrucklanze mit der Hand- pistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. Bei Verlän- gerung max. 20 m HD-Schlauch verwenden oder 2x 10 m mit Schlauchverbindungen.
- Seite 13 Inbetriebnahme 4. Die Maschine kann wahlweise an die Druckwasserleitung mit kaltem oder bis 60° heißem Wasser angeschlossen werden. Beim Außenansaugen auf sauberes Wasser achten. Der Schlauchquer- schnitt muß mindestens 1/2" = 12,7 mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein.
-
Seite 14: Reinigungsmittel Ansaugen
Inbetriebnahme Druckverstellung Durch Verdrehen des Hand- rades. Maximaler Druck ist fest eingestellt. Reinigungsmittel ansaugen: Chemiesieb Nr. 5 in Behälter mit Reinigungsmittel stecken. Regeldüse Nr. 4 aufdrehen, dann kann der Injektor das Reinigungsmittel ansaugen. Beim Schließen der Regeldüse durch Verdre- hen wird die Chemiezufuhr automatisch geschlossen. - Seite 15 Das ist verboten ! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen! Den Wasserstrahl nicht auf Steckdosen richten!
- Seite 16 Das ist verboten Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen!
-
Seite 17: Weitere Kombinationsmöglichkeiten
Weitere Kombinationsmöglichkeiten Rotierende Wasch- bürste Best.-Nr. 41.050 1 Kanalreinigungs- schlauch 10 m - Best.-Nr. 41.058 1 15 m - Best.-Nr. 41.058 Unterbodenlanze neu Best.-Nr. 41.075 Sandstrahler Best.-Nr. 41.068 1 Flache Bürste Best.-Nr. 41.073 Schmutzkiller Best.-Nr. 41.072 5 Umwelt-, Abfall- und Gewässervor- schriften bei Benutzung der Zubehörtei- le beachten! - Seite 18 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste 40 cm lang und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Unterbodenreinigung von Autos, Lastzügen und Geräten.
-
Seite 19: Kleine Reparaturen - Selbst Gemacht
Kleine Reparaturen - selbst gemacht ! Aus der Düse kommt wenig oder kein Wasser ! Manometer zeigt 10% mehr Druck an als Betriebsdruck ! Wenn der Injektor ver- Drehen Sie dann das schmutzt Wasser auf. Gewöhnlich ist, nehmen kommt nun ein kräftiger Sie zuerst Wasserstrahl Schlauch... -
Seite 20: Düse Verstopft
Kleine Reparaturen - Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Spühlen Sie zuerst den Gewöhnlich kommt Wenn die jetzt ein kräftiger Schlauch von Lanze Wasser- Rückständen nur tropft, strahl ! frei ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die... - Seite 21 - selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder schlauch...
-
Seite 22: Leckage Von Schlauch Oder Pistole Beheben
Kleine Reparaturen - selbst gemacht Leckage von Schlauch oder Pistole beheben Nach dem Schließen der Pistole zeigt das Manometer vollen Druck an ! Der Druckregler schalter ständig ein und aus ! Wenn das nehmen Sie Netzstecker Manometer zunächst ziehen !!! vollen Druck Schlauch... -
Seite 23: Spritzpistole Mit Lanze
Spritzpistole mit Lanze Ersatzteilliste Pistole mit Lanze Pos. Bezeichnung Stck Best.Nr. Rohranschlussteil R1/4“ 12.125 incl. Pos. 3, 4, 21 Scheibe 5,3 DIN9021 50.152 Abzug-Hebel kpl. 12.144 1 Rohr kunststoffumspritzt 15.004 2 bds. R 1/4" AG Überwurfmutter ST 30 M22 x 1,5 IG 13.276 1 Außen-Sechskant-Nippel R 1/4"... - Seite 24 Komplettaggregat...
- Seite 25 KRÄNZLE 115 / 125 / 135 / 155...
- Seite 26 Ventilgehäuse 18 mm...
- Seite 27 KRÄNZLE 115 / 125 / 135 / 155...
- Seite 28 Antrieb 18 mm...
- Seite 29 KRÄNZLE 115 / 125 / 135 / 155...
- Seite 30 Wechselstrom - Motor...
- Seite 31 KRÄNZLE 115, 125, 135...
- Seite 32 Drehstrom - Motor...
- Seite 33 KRÄNZLE 155...
- Seite 34 Schmutzkiller...
- Seite 35 Schaltplan 70 µF Klemmleiste Weber-Unimat WT 22 - 551 13,5A Überstromauslöser Motor-Stator KRÄNZLE 115, 125, 135 230 Volt / 50 Hz Schalter Weber - Amazonas 8 A bei K155 KRÄNZLE 155 400 Volt / 50 Hz...
-
Seite 36: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein siche- rer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. Unfallverhütung Die Maschine ist so ausgerüstet, daß... -
Seite 37: Eg-Konformitätserklärung
Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Hiermit erklären wir, Kränzle 115 - 155 daß die Bauart der Hochdruckreiniger: techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und Maschinenrichtlinie 89/392/EWG deren Änderungen für... - Seite 38 Notizen...
- Seite 39 Notizen...
- Seite 40 Nachdruck nur mit Genehmigung der Firma Stand 19. 01. 2006...
