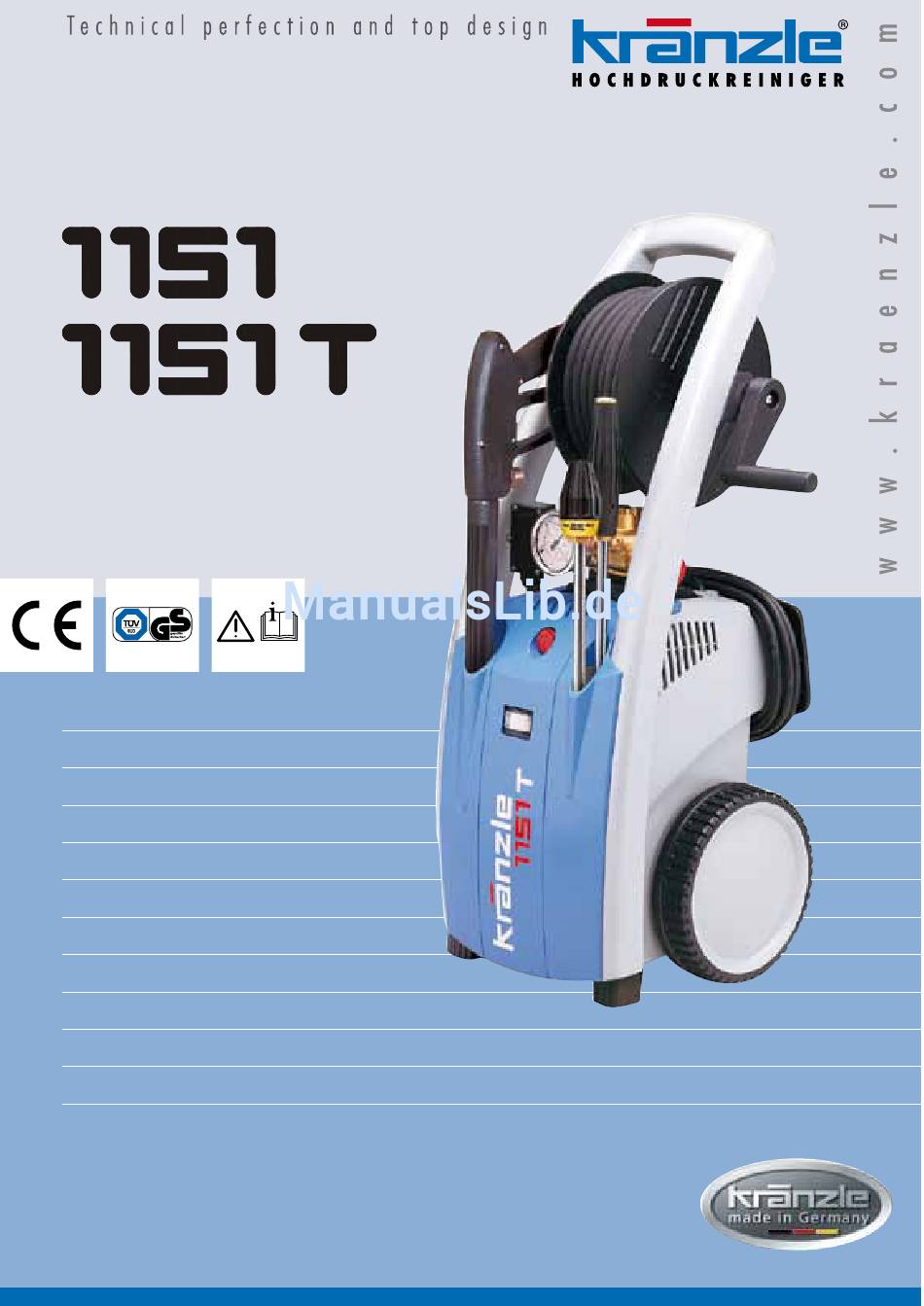

- Seite 1 O r i g i n a l - B e t r i e b s a n l e i t u n g H o c h d r u c k r e i n i g e r Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! Für späteren Gebrauch oder Nachbesitzer aufbewahren.
-
Seite 2: Gerätebeschreibung

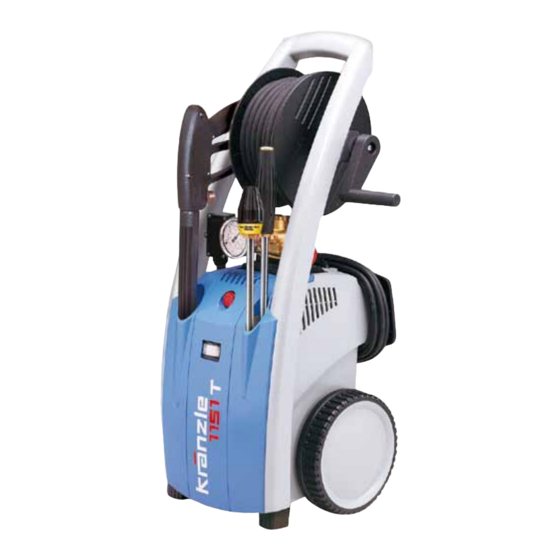

Gerätebeschreibung Kränzle 1151 T, 1151 ergonomisch geformter Fahrgriff Schlauchtrommel mit 15 m Stahl- gewebe-Hochdruckschlauch (1151 T) Hochdruckpistole Hochdruckinjektor für Zusatzmittel Pumpenkopf aus Sondermessing groß dimensioniertes Edelstahl- manometer stufenlose Druckregulierung Kabelaufwicklung mit 5 m Kabel Ein/Ausschalter mit Motorschutz Köcher für Vario-Jet-Lanze und Schmutzkiller Köcher für Hochdruckpistole... -
Seite 3: Inhaltsverzeichnis
Seite Inhaltsverzeichnis Gerätebeschreibung ....................... 2 Inhaltsverzeichnis ......................3 Technische Daten ......................4 Übersicht ‘Das haben Sie gekauft ................... 4 Allgemeine Vorschriften ....................6 Sicherheitshinweise - Unfallverhütung ............... 7 Was Sie unbedingt beachten müssen ............... 10 Kränzle- Technik ......................12 Wasser- und Reinigungssystem ............12 Strahlrohr mit Spritzpistole .............. -
Seite 4: Technische Daten
Technische Daten Kränzle 1151 Kränzle 1151 T Arbeitsdruck, stufenlos regelbar 1 - 13 MPa (10-130bar) 1 - 13 MPa (10-130bar) Düsengröße Zulässiger Überdruck 15 MPa 15 MPa Wasserleistung bei 2.800 U/min 10 l/min bei 2.800 U/min 10 l/min max. Wasserzulaufdruck... - Seite 5 Das haben Sie gekauft Kränzle Hochdruckreiniger 1151 T mit 15 m Stahlgewebe-Hochdruckschlauch und Schlauchtrommel oder Kränzle Hochdruckreiniger 1151 mit 10 m Stahlgewebe-Hochdruckschlauch, jedoch ohne Schlauchtrommel Sicherheits-Spritzpistole mit Isohandgriff und Verschraubung Schmutzkillerlanze mit Edelstahlrohr (nicht bei 41.216) Vario-Jet-Lanze mit Edelstahlrohr Handkurbel mit Befestigungsschraube...
-
Seite 6: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Die Maschinen ausschließlich nur zum Reinigen mit Hochdruckstrahl und Reinigungs- mittel oder zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel verwenden. Prüfungen Die Maschine ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. -
Seite 7: Sicherheitshinweise - Unfallverhütung
Sicherheitshinweise Achten Sie darauf, daß beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. Achten Sie daher bitte auf festen Stand. (siehe techn. Daten S. 4) Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Bei der Verwendung der Unterbodenlanze die Lanze unbedingt auflegen! -
Seite 8: Sicherheitshinweise - Das Ist Verboten
Sicherheitshinweise - Das ist verboten! Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf ande- re, auch nicht um Kleidung oder Schuhe zu reinigen. Wasserstrahl nicht auf Personen oder Tiere richten, da Hochdruckstrahlen bei falschem Gebrauch gefährlich sein können. Elektrische Kabel nur in einwand- freiem Zustand verwenden! Kabel nicht beschädigen oder unsachge-... - Seite 9 Kinder oder nicht unterwie- sene Personen dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht absprühen! Das Gerät nicht dem Sprühnebel des Hochdruckstrahles aussetzen! Den Wasserstrahl nicht auf Steckdosen oder andere unter Spannung stehende Einrichtungen richten!
-
Seite 10: Was Sie Unbedingt Beachten Müssen
Überprüfen Sie einfach die zur Verfügung stehende Wassermenge, indem Sie einen Eimer mit Literskala 1 Minute lang befüllen. Dem Kränzle 1151 T/1151 muß eine Mindestwassermenge von 10 Litern pro Minute zur Verfügung stehen. Ist die gemessene Wassermenge zu gering, müssen Sie auf einen Wasseranschluß... -
Seite 11: Elektroanschluß
Zu lange Verlängerungskabel verursachen einen Spannungsabfall und dadurch Betriebsstörungen und Anlaufschwierigkeiten. Kränzle 1151 T/1151: 230 V ~, 12,0 A, 50 Hz Überprüfen Sie die Höhe Ihrer Leitungsabsicherung und lassen Sie im Zweifelsfall die Spannung und die zur Verfügung stehende Stromstärke durch einen Fachmann überprüfen. -
Seite 12: Kränzle- Technik
Sachkundigen vorgenommen werden. Totalstop-System Die Kränzle 1151 und 1151 T - Hochruckreiniger sind mit einem Totalstopsystem aus-gestat- tet. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der Abschaltpistole über einen Druckschalter der Motor gestartet. Beim Schließen der Pistole wird der Motor sofort abgeschaltet. -
Seite 13: Motorschutzschalter
Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Motorschutzschalter Störungsursache beseitigen (siehe Seite 11). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. -
Seite 14: Inbetriebnahme
Inbetriebnahme Gerät zum Einsatzort bewegen. Der Kränzle 1151 T/1151 ist eine fahrbare Maschine mit robustem geländegängigen und treppentauglichen Fahrwerk. Aufstellung - Standort Die Maschine darf nicht in feuer- und explosions- gefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Das Gerät darf nicht unter Wasser betrieben werden. - Seite 15 Sprühlanze oder Schmutzkillerlanze auf die Pistole aufstecken. Lanze mit der Pistole fest und druckdicht verschrauben. Hochdruckschlauch gerade und schlingenfrei ausrollen. (Bei Verlängerung des Hochdruckschlauches die maximale Länge von 20 m beachten!) Hochdruckschlauch an die Pistole aufstecken. Hochdruckschlauch an der Pistole fest und druckdicht verschrauben.
- Seite 16 Arbeitsdruck stufenlos mit dem Handrad regeln. Der maximal verfügbare Druck ist werkseitig fest eingestellt. Kränzle 1151 T/1151: max. 130 bar Gerät umlegen. Die Geräte dürfen nur im Liegen betrieben werden! Gerät bei geöffneter Spritzpistole einschalten. Gerät entlüften: Pistole mehrmals öffnen und schließen.
-
Seite 17: Direktansaugen
Direktansaugen Entnahme von Wasser aus Teichen, Regentonnen etc. Das Gerät bietet aufgrund der Saugleistung der Pumpe (bis zu 1,0 m Ansaughöhe, max. Schlauchlänge 2 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. Vor dem ersten Saugvorgang muß die Pumpe bzw. der Ansaugschlauch mit Wasser gefüllt sein! Saugschlauch aufmontieren. -
Seite 18: Ansaugen Von Zusatzmitteln
Ansaugen von Zusatzmitteln Reinigungsmittel ansaugen Das Ansaugen von Zusatzmitteln über den Reinigungsmittelinjektor funktioniert nur bei aufmontierter Vario-Jet-Lanze, welche auf Niederdruck gestellt werden muß. Chemiesieb in Behälter mit Reinigungsmittel stecken. Zum Erreichen des Niederdrucks Variodüse nach vorn schieben, damit der Injektor das Reinigungsmittel ansaugen kann. -
Seite 19: Außerbetriebnahme - Frostschutz
Pumpe entleeren: Motor für ca. 20 Sekunden einschalten Netzstecker ziehen Hochdruckschlauch säubern und ohne Schlingen aufrollen Elektrokabel säubern und aufwickeln Wasserfilter reinigen Gerät im Winter in frostfreien Räumen lagern platzsparend verstauen Die kompakten Kränzle-1151T/1151 mit ihrer geringen Standfläche finden überall ihren Platz. -
Seite 20: Kleine Reparaturen - Mühelos Selbst Gemacht
Kleine Reparaturen mühelos selbstgemacht Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser: Höchstwahrscheinlich ist die Düse verstopft. Das Manometer zeigt vollen Druck, aus der Lanze kommt kein oder nur sehr wenig Wasser. (Im Manometer befindet sich kein Wasser, es handelt sich um Glykol zur Dämpfung der Zeigervibration.) Vorgehensweise:... - Seite 21 Das Manometer zeigt wenig Druck, aus der Düse kommt ein unregel- mäßiger Strahl: Möglicherweise sind die Ventile verschmutzt oder verklebt. Das Manometer zeigt trotz aufgedrehter Druckregulierung nur wenig Druck, aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. (Im Manometer steht kein Wasser, es handelt sich um Glykol zur Dämpfung der Zeigervibration.) Vorgehensweise:...
-
Seite 22: Mögliche Ursache Nr. 1: Leckage
Kleine Reparaturen mühelos selbstgemacht Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 1: Leckage Nach dem Schließen der Pistole muß sich das Gerät abschalten und das Manometer „0“... - Seite 23 Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 2: Das Rückschlagventil ist verschmutzt oder defekt. Vorgehensweise: Gerät abschalten, Netzstecker ziehen. Wasserzufuhr sperren. Pumpenausgang aufschrauben. Rückschlagkugel entnehmen und auf Verschmutzung oder Beschädigung der Kugel, oder des Edelstahlsitzes im Pumpengehäuse überprüfen.
-
Seite 24: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, daß die Bauart der Hochdruckreiniger: Kränzle 1151 T, Kränzle 1151 techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und deren Änderungen Maschinenrichtlinie 2006/42/EG für Hochdruckreiniger einhalten: EMV-Richtlinie 2004/108/EG Lärmrichtlinie 2005/88/EG, Art. 13... -
Seite 25: Garantieerklärung
Garantieerklärung Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Garantie besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen. Für Geräte, die an private Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. -
Seite 26: Universell Durch Kränzle-Zubehör
Universell durch Kränzle-Zubehör Rotierende Waschbürste mit 400 mm Verlängerung, Best.-Nr. 41.050 1 Bodenwäscher round cleaner UFO Best.-Nr. 41.850 Schmutzkiller-Lanze (rotierende Punktstrahldüse mit großem Reinigungseffekt) Best.-Nr. 41.072 5... - Seite 27 Nachrüstsatz Schlauchtrommel mit 15 m Hochdruckschlauch Best.-Nr. 40.184 2 Saugschlauch mit Ansaugfilter Best.-Nr. 15.038 3 Spritzschutz Best.-Nr.41.052...
-
Seite 28: Ersatzteillisten
Ersatzteilliste... - Seite 29 Kränzle 1151 T/1151 - Komplettaggregat Position Bezeichnung Stck. Bestell-Nr. Fahrgestell 44.502 Frontplatte „ K 1151 „ 44.503 7 Frontplatte „ K 1151 T „ 44.503 6 Köcher groß 44.506 Köcher klein 44.507 Knickschutz 44.509 44.538 Radkappe 45.200 8 Kabelhalteplatte 44.505 Achse 44.504...
- Seite 30 Ersatzteilliste...
-
Seite 31: Motor
Kränzle 1151 T/1151 - Motor Position Bezeichnung Stck. Bestell-Nr. Ölgehäuse mit Dichtung, Deckel Öldichtung, Schulterlager 44.501 Motorgehäuse mit Stator 23.002 4 Motorwelle mit Rotor 43.024 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite Z-Lager 43.025 Motor-Lager A-Seite Schulterl. -
Seite 32: Getriebeteil
Ersatzteilliste... - Seite 33 Kränzle 1151 T/1151 - Getriebeteil Position Bezeichnung Stck. Bestell-Nr. Gehäuseplatte 43.003 Öldichtung 14 x 24 x 7 41.631 O-Ring 83 x 2 43.039 Plungerfeder 43.040 Federdruckscheibe 14 mm 43.041 Plunger 14 mm 43.005 Sprengring 14 mm 41.635 Taumelscheibe 9,25° 41.028-9,25 Axial-Rillenkugellager 3-teilig 43.486...
- Seite 34 Ersatzteilliste...
- Seite 35 Kränzle 1151 T/1151 - Unloader + Druckschalter Position Bezeichnung Stck. Bestell-Nr. O-Ring 12 x 2 15.005 1 O-Ring 11 x 1,5 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 6 mm für AZ mit Dichtungen 44.532...
-
Seite 36: Unloader Und Druckschalter
Ersatzteilliste... -
Seite 37: Ventilgehäuse
Kränzle 1151 T/1151 - Ventilgehäuse Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse 44.550 Ventilstopfen 41.011 Ventilstopfen mit R1/4“ IG 41.011 1 Ventile (rot) 41.612 Dichtstopfen M 8 x 1 13.158 Dichtstopfen M 10 x 1 43.043 O-Ring 12 x 2 15.005 1 O-Ring 11 x 1,5 12.256... -
Seite 38: Schmutzkiller
Ersatzteilliste... -
Seite 39: Schlauchtrommel
Kränzle 1151 T/1151 - Schlauchtrommel Position Bezeichnung Stck. Bestell-Nr. Schale groß 40.160 Schale klein 40.161 Knickschutz 40.162 Antriebswelle 44.517 Kurbel klappbar 48.108 Lagerklotz links 44.515 Lagerklotz rechts 44.516 Drehgelenk 40.167 Achse mit Wasserführung 44.518 Eingangsinjektror 40.169 HD-Schlauch NW 6 15 m 40.170... -
Seite 40: Pistole Mit Lanze
Ersatzteilliste... - Seite 41 Kränzle 1151 T/1151 - Pistole und Lanze Position Bezeichnung Stck. Bestell-Nr. Pistolenschale re+li 12.450 Schraube 3,5 x 14 44.525 O-Ring 9,3 x 2,4 13.273 ST 30-Nippel M 22 x 1,5 AG / M 12 x 1 13.363 Rohr 400 lang, bds. M12 x 1 15.002...
-
Seite 42: Prüfungen - Inspektionsnachweise
Ersatzteilliste Kränzle 1151 T/1151 Schmutzkiller (Sonderzubehör) Position Bezeichnung Stck. Bestell-Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 042 41.523-042 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen 41.526 Rohr 400 mm 2x M 12 x 1 41.527 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 13.363... -
Seite 43: Schaltplan
Schaltplan Kränzle 1151 T/1151 C: 40 µF Klemmleiste Weber-Unimat WT 22 - 551 8,5 A Überstromauslöser Motor-Stator... -
Seite 44: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 45 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:...
