A continuación, se pueden realizar las conexiones eléctricas.
No sumerja el/los sensor(es) de temperatura my-PV directamente en agua. ¡Usar la funda!
CONSEJO: Utilice un canal para cables de 60 mm de altura para el tendido de
cables.
El tamaño de la abertura necesaria es de 130 x 60 mm.
Conexión de varios sensores de temperatura
Se pueden conectar hasta cuatro sensores de temperatura digitales (3 cables cada uno, sistema
de bus) al AC•THOR 9s. Los puntos de sujeción de los tres cables están marcados en la siguiente
ilustración.
CONSEJO: Si se utiliza más de un sensor, los cables también se pueden sujetar
externamente en paralelo
sensores de temperatura
puntos de sujeción

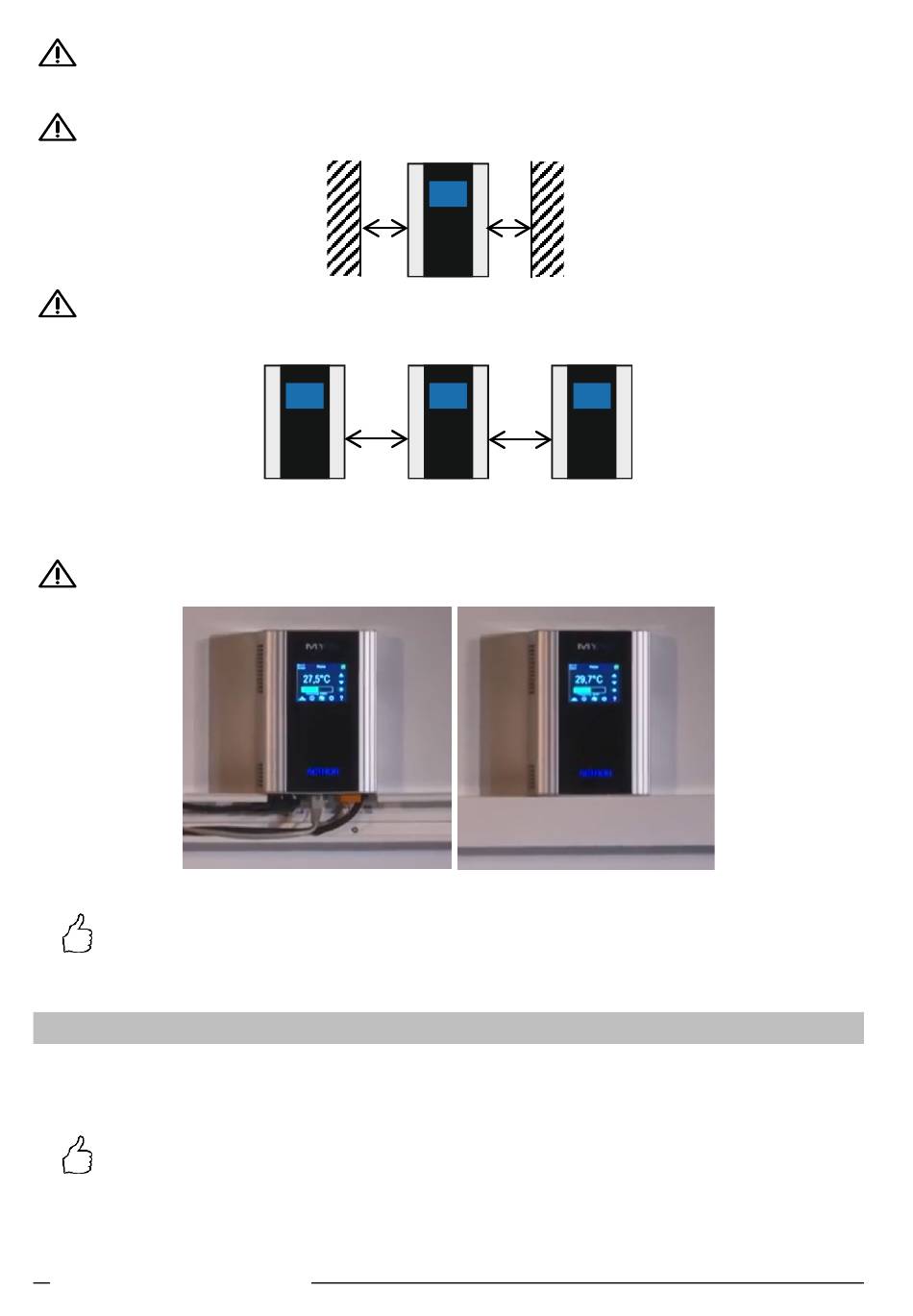

AC•THOR ® 9s Montageanleitung / Assembly Instructions, Version 210615
