INSTALLATION

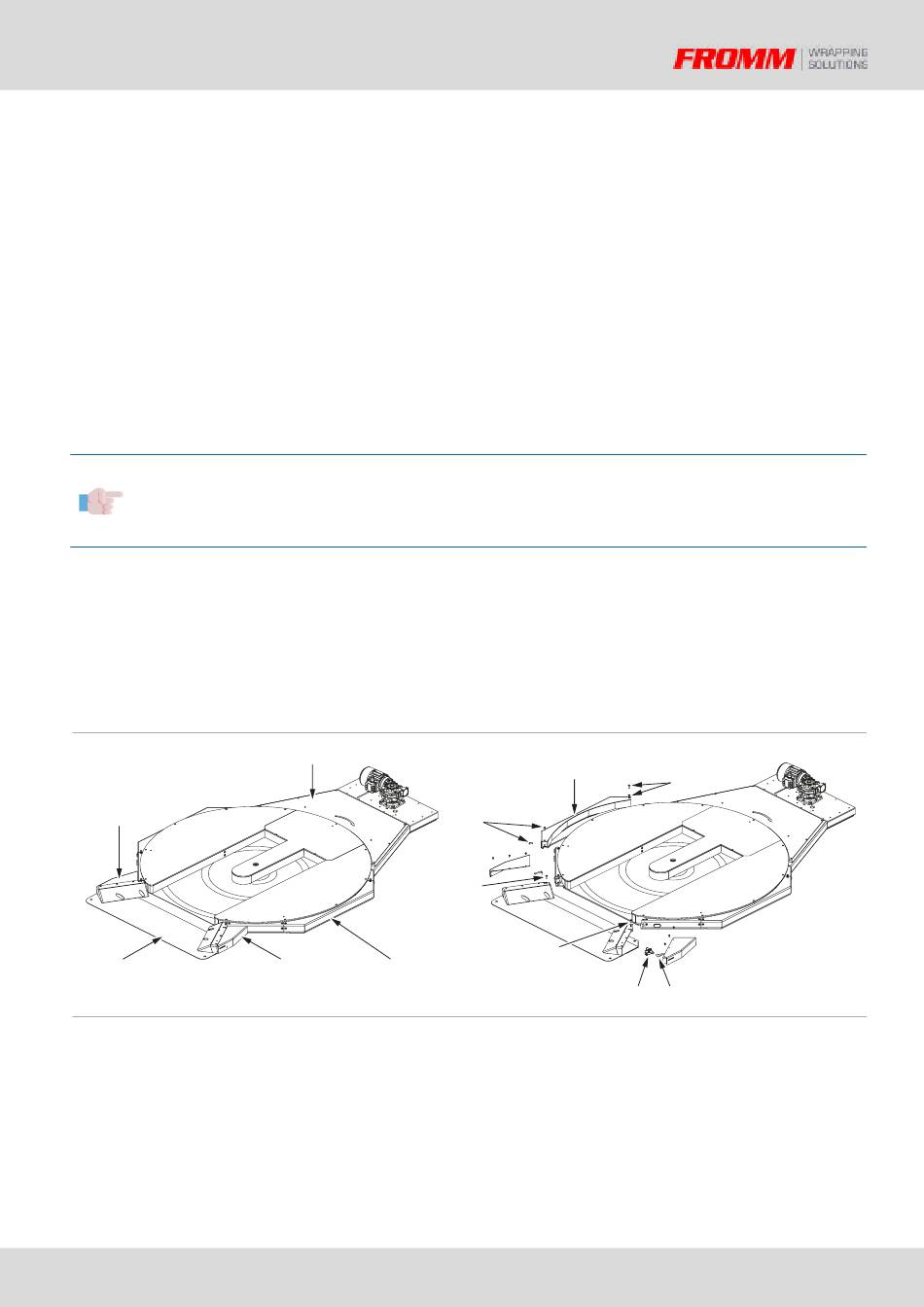

» Siehe Fig. 47 - seite 71
INFORMATION
1
3
Fig. 47
Fromm
Um die Auffahrrampe an einer anderen als der vorgesehenen Seite zu
montieren oder um die Auffahrrampe umzubauen, wie folgt vorgehen:
A) Die Abdeckungen (1) und (2) abnehmen.
B) Den Stecker (6) aus dem Sensor (7) ausstecken.
C) Die Schrauben (5) herausschrauben und die Auffahrrampe (3)
vom Grundgestell (4) abnehmen.
D) Die Seite festlegen, an der die Auffahrrampe (3) montiert werden
soll, und die Abdeckung (3) abnehmen und dazu die Schrauben
(9) herausschrauben.
Je nach Drehrichtung des Drehtellers befindet sich in den Abdeckungen
(8) das Kabel des Steckers (6). Falls das Kabel vorhanden ist, muss
zuerst das Kabel entfernt und dazu nach hinten geschoben werden,
und dann die Abdeckung.
E) Die Auffahrrampe (3) und die Abdeckung (8) in der neuen Position
montieren und die Schrauben (5) und (9) anziehen.
F) Den Stecker durch die vorgesehene Kabeldurchführung an den
Abdeckungen (8) wieder zum Sensor (7) führen und mit dem
Sensor verbinden.
G) Die Abdeckungen (1) und (2) wieder anbringen.
