BESCHREIBUNG DER MASCHINE

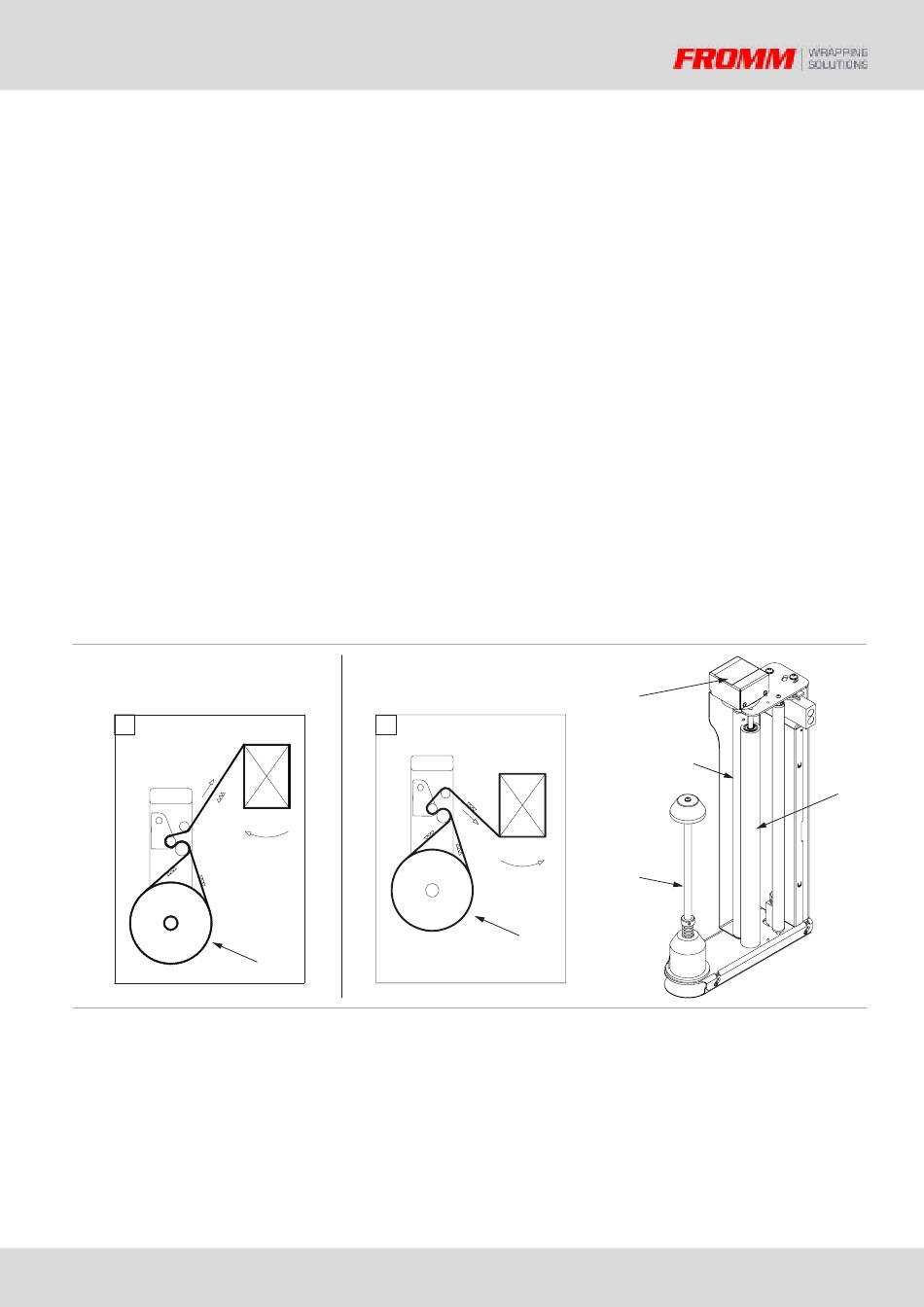

» Siehe Fig. 17 - seite 29
Rotation Drehteller im
Uhrzeigersinn
A
Fig. 17
Fromm
Schlitten ausführung FE (EB)
Mit dieser usführung des Schlittens kann die Wickelspannung der Folie
auf der Palette eingestellt werden.
Der Folienschlitten FE besteht aus einer gummibeschichteten Losrolle
(1) und einer Rolle (2) mit elektromagnetischer Bremse.
Einstellung F13-16 (F32) Funktionen in der Systemsteuerung wird die
Bremskraft und dementsprechend die Spannung der Folie eingestellt.
Beim Starten muss die Folie auf den Schlitten geladen werden:
• Zum einfacheren Einlegen der Folienrolle den Schlitten nach
unten verfahren.
• Den Hauptschalter auf ‚O'-OFF legen.
• Die Rolle (4) auf den Foliendorn (5) einsetzen.
• Die Folie gemäß Darstellung in (A) zwischen die Walzen führen.
Das Symbol mit den Dreiecken zeigt die Seite der Folie, auf der
Leim (wenn vorhanden) aufgetragen ist.
• Das Schema (A) befindet sich auch auf dem Schlitten.
Rotation Drehteller im
Gegenuhrzeigersinn
A
4
A
2
5
4
1
