BESCHREIBUNG DER MASCHINE
4
6

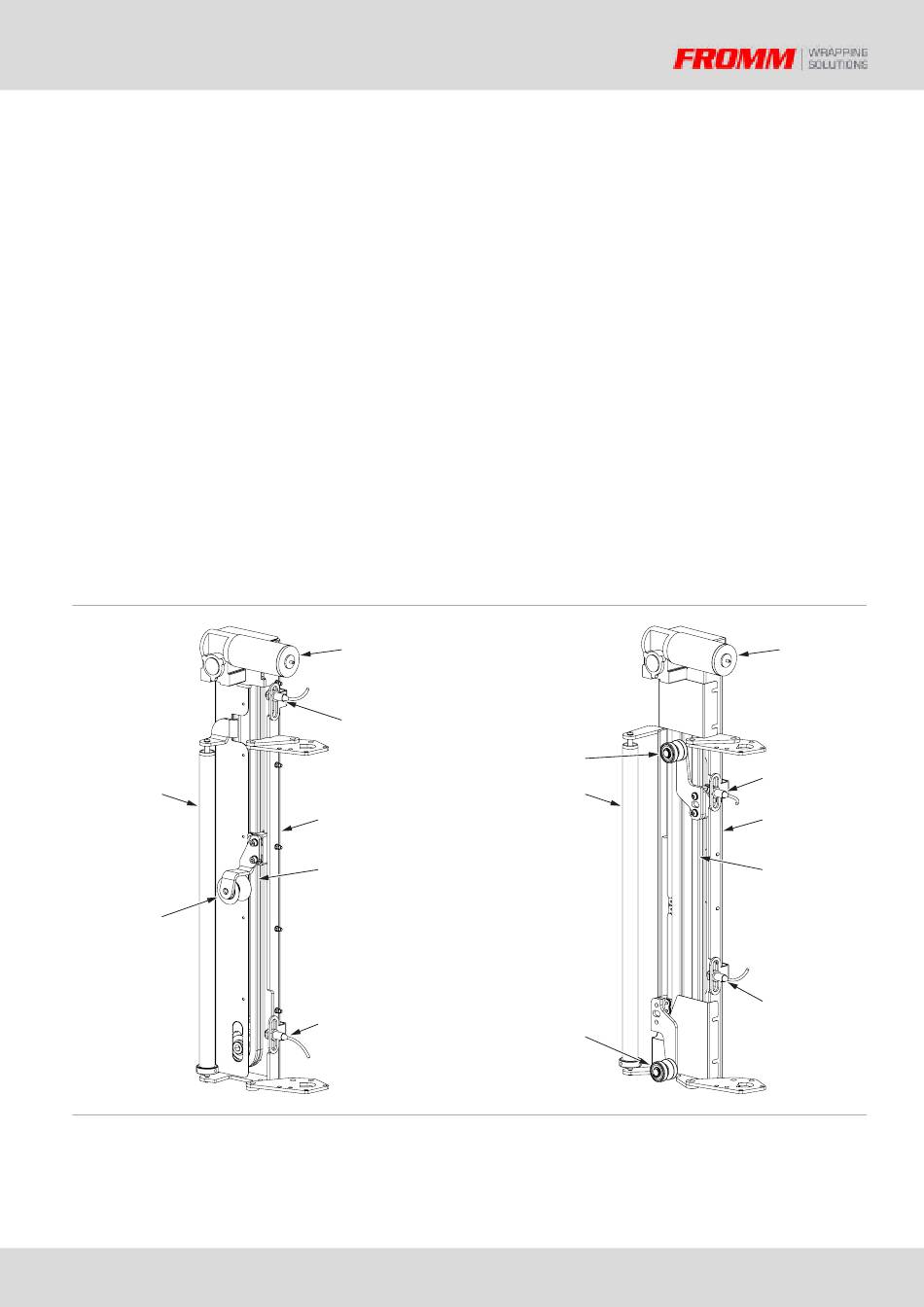

Fig. 25
Fromm
Die Schnürvorrichtung besteht aus einem Rahmen (1), an dem ein
Kettenring (2) montiert ist, der von einem Getriebemotor (3) angetrieben
wird. Am gleichen Rahmen ist ebenfalls eine Losrolle (4) montiert, die
der Stretchfolie einen bestimmten Lauf vorgibt (siehe Abbildung A). An
der Kette (2) ist eine lose Nutrolle (6) befestigt, bzw. 2 lose Nutrollen
bei der Doppelschnürvorrichtung.
Wenn der Getriebemotor (3) eingeschaltet wird, verfährt die Kette
(2) die lose Nutrolle (6) (bzw. die beiden losen Nutrollen bei der
Doppelschnürvorrichtung), die mit der Stretchfolien in Kontakt
kommt und dadurch die Folienbreite zusammenrafft, wodurch eine
Folienschnur entsteht.
Am Rahmen (1) sind zwei Sensoren montiert:
- Der Sensor (7) setzt die Nutrolle (6) in der unteren Position still. In
dieser Position ist die Breite der Stretchfolie zu einer Folienschnur
zusammengerafft.
- Der Sensor (8) setzt die Nutrolle (6) in der oberen Position still. In
dieser Position hat die Stretchfolie ihre ganze Breite.
3
8
1
2
7
Die Folie wie auf Abbildung (A) angegeben durch die Rollen führen. Die
Symbole mit den Dreiecken kennzeichnen die Seite der Folien mit dem
Kleber (falls vorhanden).
6
4
6
IMMAGINE SPECIFICA
3
8
1
2
7
