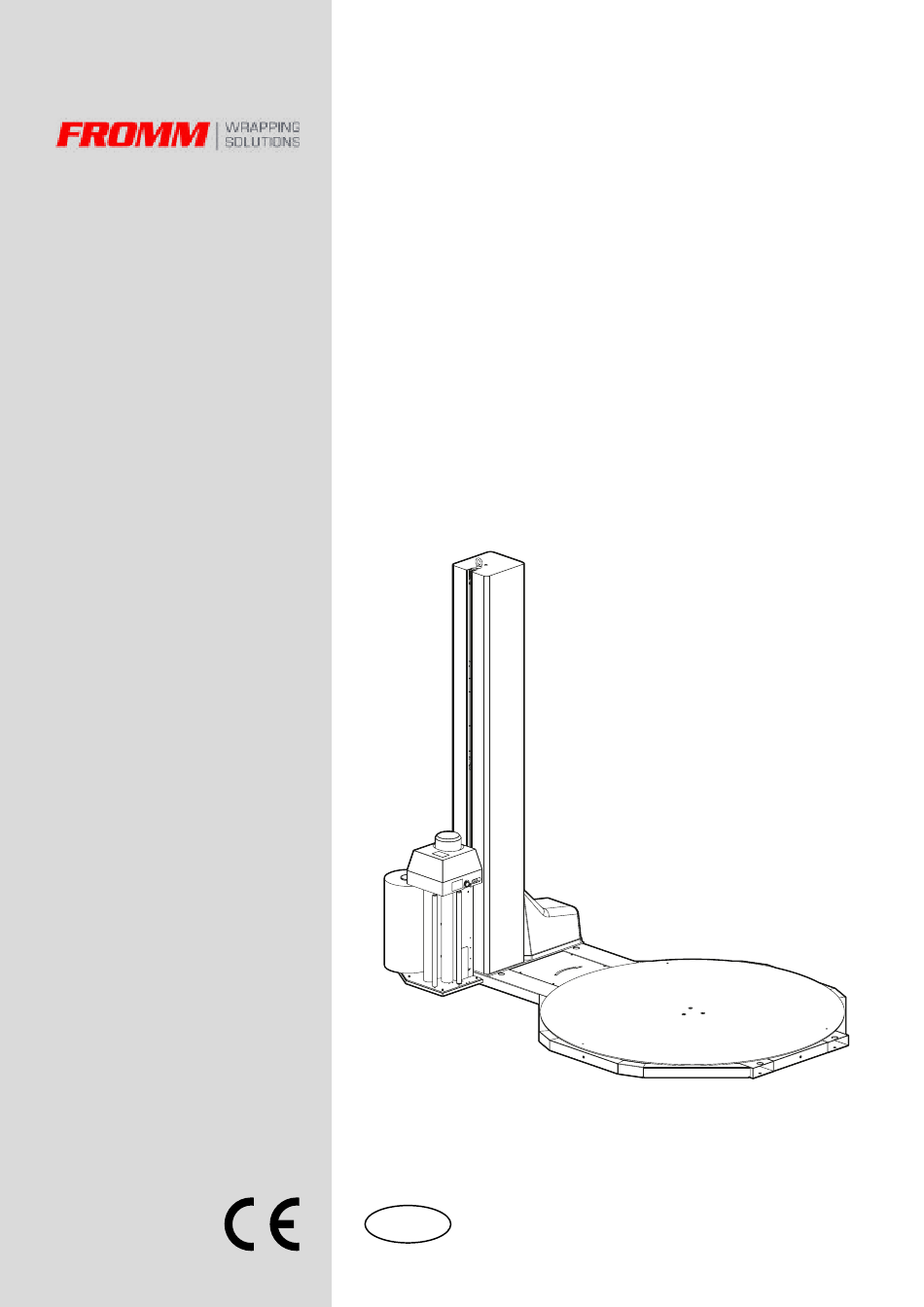

- Seite 1 Stretchwickler mit Säule FS335 FS370 FS340-350-380-385 Bedienpanel Übersetzung der Originalanleitung Fromm Holding AG Hinterbergstrasse 26 6312 Steinhausen Switzerland Rev.2 01/03/2021...
-
Seite 3: Inhaltsverzeichnis
ZUSAMMENFASSUNG BEFEHLE BEFEHLE MIT TASTEN ................1 1.1.1 BEDIENPANEL FS335 ..............1 1.1.2 BEDIENPANEL FS370 - FS340-350-380-385 ......... 2 1.1.3 BESCHREIBUNG DER BEFEHLE ............ 3 1.1.4 FUNKTIONSWEISE FS335 / FS370 / FS340-350-380-385 ..... 4 FUNKTIONEN FUNKTIONEN BEDIENPANEL ..............7 ZUSÄTZLICHE HANDSTEUERUNGEN ........... 11 AUTOMATIKBETRIEBE ................12 HALBAUTOMATISCHER BETRIEBSZYKLUS ......... -
Seite 5: Befehle
BEFEHLE BEFEHLE BEFEHLE MIT TASTEN 1.1.1 BEDIENPANEL FS335 Fig. 1 Fromm... -
Seite 6: Bedienpanel Fs370 - Fs340-350-380-385
Bedienpanel | STRETCHWICKLER MIT SÄULE 1.1.2 BEDIENPANEL FS370 - FS340-350-380-385 Fig. 2 Rev.2 01/03/2021... -
Seite 7: Beschreibung Der Befehle
2-Ziffern-Anzeige, Anzeige der Funktionen (Parameter) des ausgewählten Programms; Bei laufendem Wickelzyklus oder bei manuellem Bewegen des Folienschlittens wird die aktuelle Höhe angezeigt. Der mittlere und linke Ziffer sind Dezimalstellen der Werte. Das Fromm Einschalten der rechten Ziffer zeigt an, dass die Tasten V+ und... -
Seite 8: Funktionsweise Fs335 / Fs370 / Fs340-350-380-385
Einschalten der rechten Ziffer zeigt an, dass die Tasten V+ und V- gesperrt sind und die Werte der Parameter nicht geändert werden können. 1.1.4 FUNKTIONSWEISE FS335 / FS370 / FS340-350-380-385 Laden der Parameter: erfolgt automatisch mit der Auswahl des gewünschten Programms. » Siehe Fig. 1 - seite 1 »... - Seite 9 "CF" am Display (F) zeigt die Maschine den Folienverbrauch am Display (V) die Menge in Gramm an und zeigt am Display (F) an die Anzeige "CF" an. Um eine präzise Angabe des Verbrauchs zu erhalten, muss die Dicke der Folie mit dem Parameter F24 korrekt eingestellt werden. Fromm...
- Seite 10 Das LED neben der Taste TISCH MANUELL zeigt die Automatiksteuerung der Tischdrehung an. Bedienpanel | STRETCHWICKLER MIT SÄULE Das LED neben der Taste WAGENHEBEN MANUELL zeigt die Automatiksteuerung der Wagenhebung an. Das LED neben der Taste WAGENSENKEN MANUELL zeigt die Automatiksteuerung der Wagensenkung an.
-
Seite 11: Funktionen
FUNKTIONEN FUNKTIONEN FUNKTIONEN BEDIENPANEL FS370 FS340- FS335 350-380- Synthesi Synthex Mytho Der Parameter dient dazu, die Sperre zur Überschreibung der Zyklusparameter einzusetzen: 0 Sperre eingesetzt, 1 sperre nicht eingesetzt Einstellung des Durchgangs: 01 Heben und Senken; 02 Heben oder Senken; 03 manuell; 04 Schnelldurchgang Heben und Senken und 05 Lagen Geschwindigkeit Tischdrehung: 05 ÷... - Seite 12 Höhe, von der aus der Wickeldurchgang endet mit Bezug auf den unteren Rand der Folienrolle FS370 Höhe, an der die Wagenhebung endet mit Bezug auf den FS340- FS335 oberen Rand der Folienrolle (Ausschluss der Fotozelle zum 350-380- Ablesen des Produkts) Folienspannung Produkt während...
- Seite 13 Schneiddurchgang (Opt.): 0 = deaktivier, 1 aktiviert mit einem Schnitt, 2 aktiviert mit 2 Schnitten FS370 FS340- FS335 Schneidzeit nach der Phase: 0 ÷ 100 Zehntelsekunde 350-380- (Spannung Folie Schnitt) Zeit Ausgang Folie nach dem Schnitt: 0 ÷ 100 Zehntelsekunde...
- Seite 14 1: komplettes Verschnüren beim Runterwickeln (Optional: erweitertes Verschnüren) 2: Verschnüren zur Verstärkung (aktiviert) am Fuß FS370 FS340- FS335 (Optional: erweitertes Verschnüren) 3: Verschnüren vom Kopf 350-380- an bis zur Verstärkung (deaktiviert) Anzahl der abschließenden Wicklungen am Fuß des Packguts wenn F38 = 0 ist, findet kein Verschnüren statt...
-
Seite 15: Zusätzliche Handsteuerungen
Sensorposition und die Ventilregelungen können gesteuert werden.) Taste (B) Heben des Einfassungswagens Taste (G) Senken des Einfassungswagens Rollenbahnen vor, Paletten an den ersten verfügbaren Fotozellen Taste (B) ausrichten Taste (G) Rollenbahnen vor, Paletten aus der Linie entladen (falls vorgesehen) Taste (B) Aktivierung Schnitt Fromm... -
Seite 16: Automatikbetriebe
Bedienpanel | STRETCHWICKLER MIT SÄULE AUTOMATIKBETRIEBE » Siehe Fig. 4 - seite 12 F01 = 01 - VOLLSTÄNDIGER HEBEN- UND SENKENDURCHGANG Der Automatikdurchgang ermöglicht es, die Palette ab der Basis zu umwickeln, um den Scheitelpunkt zu erreichen und dann wieder zur Basis zurückzukehren. - Seite 17 1) und die Taste (B) drücken, für das Heben oder (G) für das Senken. F22 = 01 - VOLLSTÄNDIGER HEBEN- UND SENKENDURCHGANG MIT PAUSE GEFAHR Der Durchgang „Heben und Senken mit Pause“ ist für Fromm maximale Höhen des z umwickelnden Produktes von 1500 mm...
-
Seite 18: Halbautomatischer Betriebszyklus
- Der Tisch beginnt sich zu drehen und beginnt die Wickelphase des Produkts auf der Palette. Bedienpanel | STRETCHWICKLER MIT SÄULE - Am Ende des Durchgangs hält der Tisch an und die Presseurplatte hebt sich und gibt somit das Produkt für die Entladung frei. Zur manuellen Steuerung des Hebens und Senkens des Presseurs muss die Funktion F21 dargestellt werden (die einstellt sein muss auf 1) und die Taste (B) drücken, für das Heben oder (G) für das Senken. -
Seite 19: Liste Der Alarme
Statusanzeige-LED leuchtet; nicht, auch nicht mit den manuellen prüfen, ob die Endlagenschalter des Schlittens Steuerungen. ausgelöst oder blockiert ist. - Mittels Annähern eines Metallgegenstands Sensor auf korrekte Funktion prüfen, wenn die Fromm LED aufl euchtet, Kabel austauschen, wenn der... - Seite 20 Die RESET-Taste (Stromausfall) oder die Alarm- Taste (Touchscreen) drücken. Quetschschutz Schlitten, - Hindernis unter dem Schlitten. - Hindernis beseitigen und RESET-Taste drücken. Bedienpanel | STRETCHWICKLER MIT SÄULE Endlagenschalter - Der Alarm E04 bleibt bestehen, - Die mechanische Funktionstüchtigkeit ausgelöst obwohl es kein neues Hindernis Mikroschalters und der Quetschschutzplatte gibt.
- Seite 21 - Elektrische Anschlüsse prüfen. - Abwesenheit von mechanischen Behinderungen prüfen. - Die Funktionstüchtigkeit Sensors kontrollieren. Folienverseilen blockiert - Folienverseilen ist blockiert am - Funktion des Motors prüfen. während Öff nen unteren Sensor. - Elektrische Anschlüsse prüfen. - Abwesenheit von mechanischen Behinderungen Fromm prüfen.
- Seite 22 Fehler Nichtfl üchtiger - Datenkontrolle nach Schreiben - Mikrocontroller austauschen (PIC). Speicher versteckte fehlgeschlagen. Parameter (EE) #3 Bedienpanel | STRETCHWICKLER MIT SÄULE Fehler Nichtfl üchtiger - Timeout bei Datenschreiben. - Mikrocontroller austauschen (PIC). Speicher versteckte Parameter (EE) #4 Fehler Positionssensoren - Beide Sensoren sind belegt.
- Seite 23 - Den Zustand der Lichtschranken kontrollieren. Entnahme der Palette verdunkelt. von der Rollenbahn auf dem Drehteller: Die beiden Lichtschranken an der Ausgabeseite sind beide verdunkelt. (Stretchwickler) Alarm Timeout bei - Timeout Laden Palette. - Prüfen, Palette tatsächlich nicht Laden der Palette entnommen wurde. (Stretchwickler) Fromm...
-
Seite 24: Neustart Nach Alarm Oder Nach Folienende/-Riss
Bedienpanel | STRETCHWICKLER MIT SÄULE 2.5.1 NEUSTART NACH ALARM ODER NACH FOLIENENDE/-RISS » Siehe Fig. 5 - seite 20 - Warten, bis die Maschine in Phase anhält und den Schlitten in Höhe Rollenwechsel bringen (Alarm E09) - Die Ursache für die Alarmauslösung beseitigen oder die eventuell aufgebrauchte Rolle wechseln, die Folie auf der Palette erneut fixieren. - Seite 26 Fromm Holding AG Hinterbergstrasse 26 6312 Steinhausen Switzerland...
