3. BENUTZEROBERFLÄCHE: RAUMEINHEIT
In diesem Abschnitt werden die Funktionen der Benutzeroberfläche, des Raumgerätemoduls, dargestellt, das zur
Messung der Raumtemperatur und zur Verwaltung der wichtigsten Steuerfunktionen des Geräts dient:
- Umschaltung des Gerätezustands
- Umschaltung Kühl-/Heizbetrieb
- Temperaturkontrolle
- Steuerung der Lüftergeschwindigkeit
- Aktivierung des Belegungsmodus
- Datum/Uhrzeit und Zeitplanungseinstellung
- Verwaltung von Alarmen
3.1 Montagehinweise
Das Raumgerät wird über die 2-Draht-Schnittstelle (Niederspannung, SELV) vom angeschlossenen Steuergerät mit Strom
versorgt. Das Raumgerät muss mit einem ungeschirmten zweiadrigen verdrillten Kabel an das Hauptgerät angeschlossen
werden.
Nachfolgend einige Hinweise zur korrekten Montage und Bedienung:
- Das Gerät sollte nicht in Nischen, Regalen, hinter Vorhängen oder Türen oder über oder in der Nähe von direkten
Wärmequellen montiert werden.
- Vermeiden Sie direkte Sonne und Zugluft.
- Die Leitung muss geräteseitig abgedichtet werden, da Luftströme in der Leitung den Messwert des Sensors beeinflussen
können.
- Die zulässigen Umgebungsbedingungen müssen eingehalten werden.

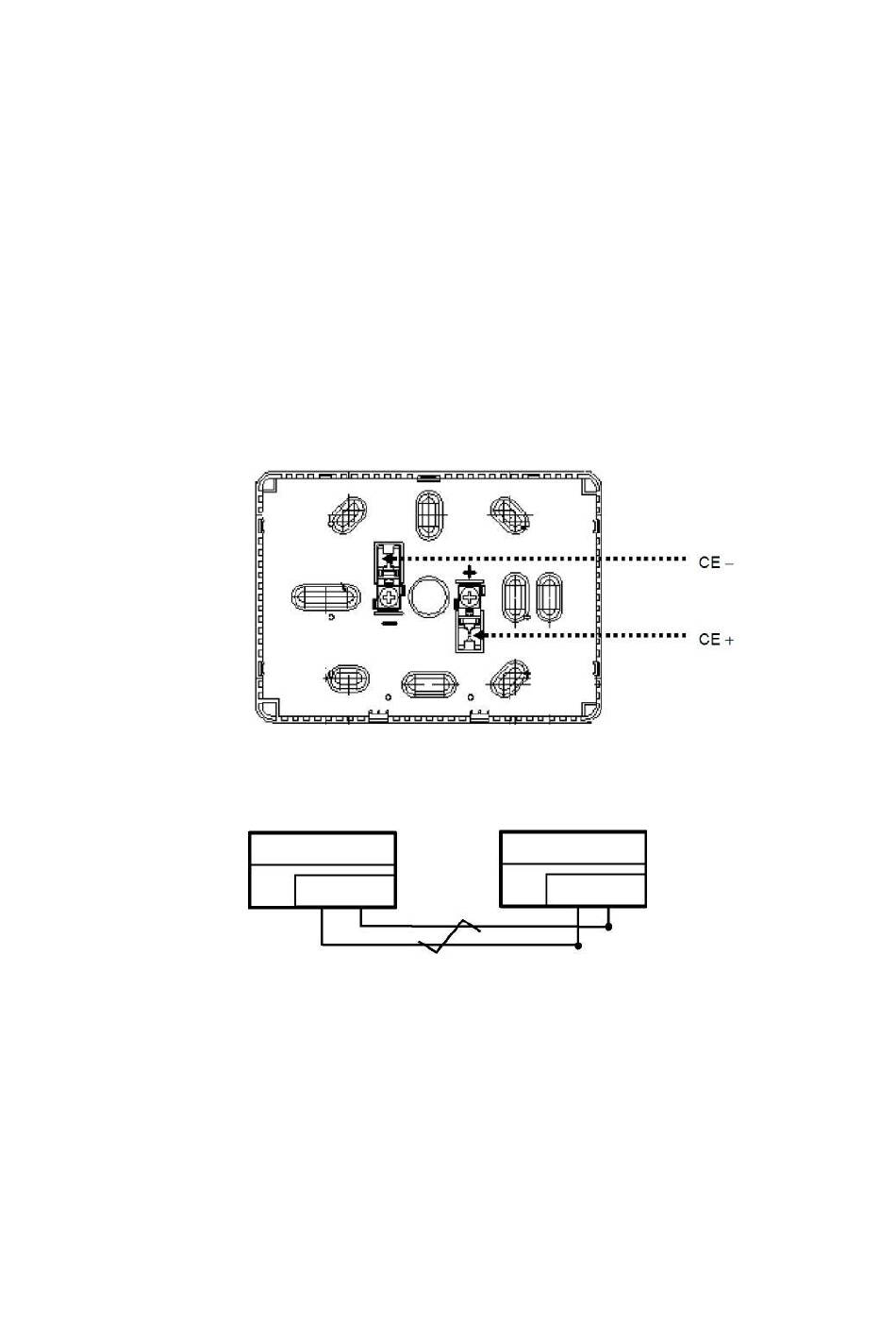

Einheit-Controller
CE- CE+
Verdrilltes Paar
Raumeinheit
CE- CE+
