4. Zusammenbau des Koff ers
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T
MINI MEZZANINE 0101Q00x
T 0032 9 380 80 95

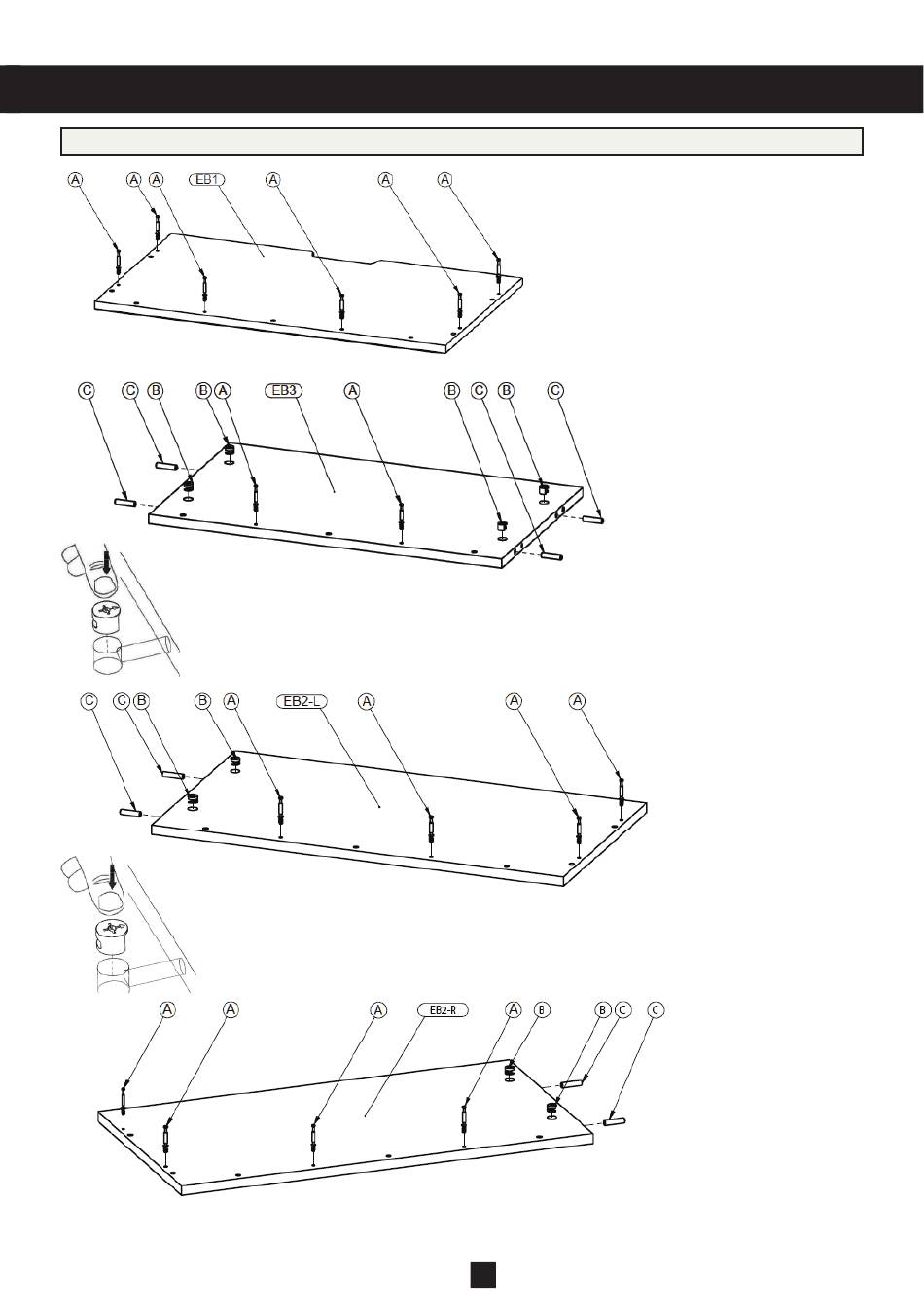

Schritt 4.1 : Verwenden Sie die Vorderseite EB1
und sechs Verbindungsbolzen A
Die Verbindungsbolzen (A) in die Bohrungen an
der Innenseite der Vorderseite (EB1) anziehen.
Die Seite ist jetzt Code AB1.
Schritt 4.2 : Verwenden Sie die
Rückseite EB3, zwei Verbindungs-
bolzen A, vier MiniFix B und vier
Holzdübel C
Die Verbindungsbolzen (A) in die
Bohrungen an der Unterseite der
Innenseite des Rückens (EB3) an-
ziehen. Drücken Sie die Minifi x (B)
in die Bohrungen an der Außenseite
des Rückens. Drücken Sie die Holz-
dübel (C) in die Löcher an den Seit-
en des Rückens.
Den Rücken ist jetzt Code AB2.
17
Schritt 4.3 : Benutzen Sie
beide Seiten EB2-L und
EB2-R, acht Verbindungs-
bolzen A, vier Minifi x B
und vier Holzdübel C
Die Verbindungsbolzen
(A) in den Bohrungen an
der Innenseite der Seiten
(EB2-L und EB2-R) fest-
ziehen. Drücken Sie die
Minifi x (B) in die Bohrun-
gen an einer Außenseite
der Seiten. Drücken Sie
die Holzdübel (C) in die
Löcher an einer Seite der
Platten.
Die Seiten sind ist jetzt
Code AB3-L und AB3-R.
