3. Unterteileliste

Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.

4. Zusammenbau des Wickelansatzes

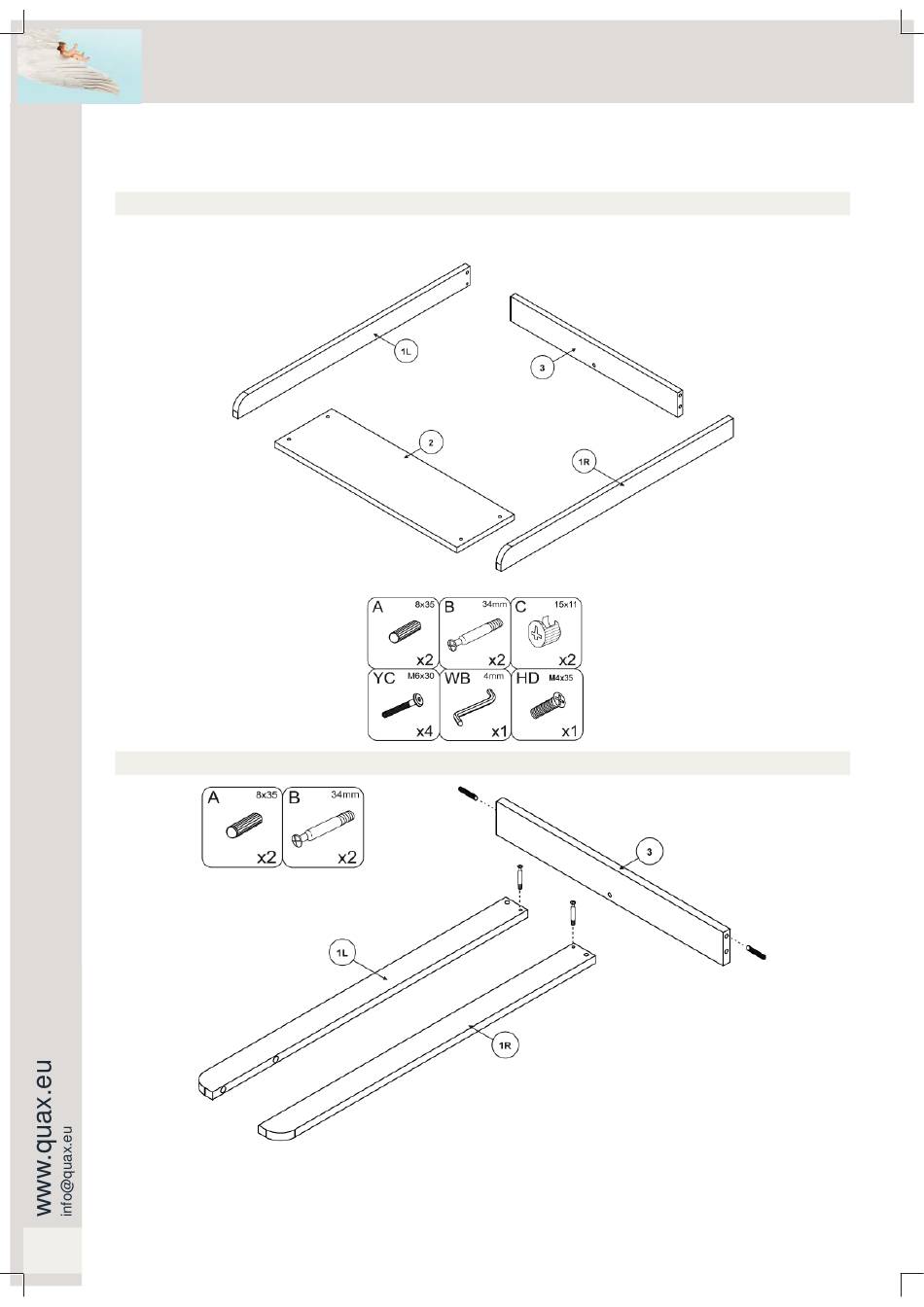

Schritt 1 : Benutzen Sie die Seiten 1L und 1R, den Rücken 2, zwei Holzdübel A und zwei Verbindungsbolzen B
Ein Verbindungsbolzen (B) anziehen in der unteren Bohrung eines Seiten (1L und 1R). Drücken Sie eine Holz-
dübel (A) in die obere Bohrung an den Enden des Rückens (3).
12
54 03 54xx-E
