STRUCTURE

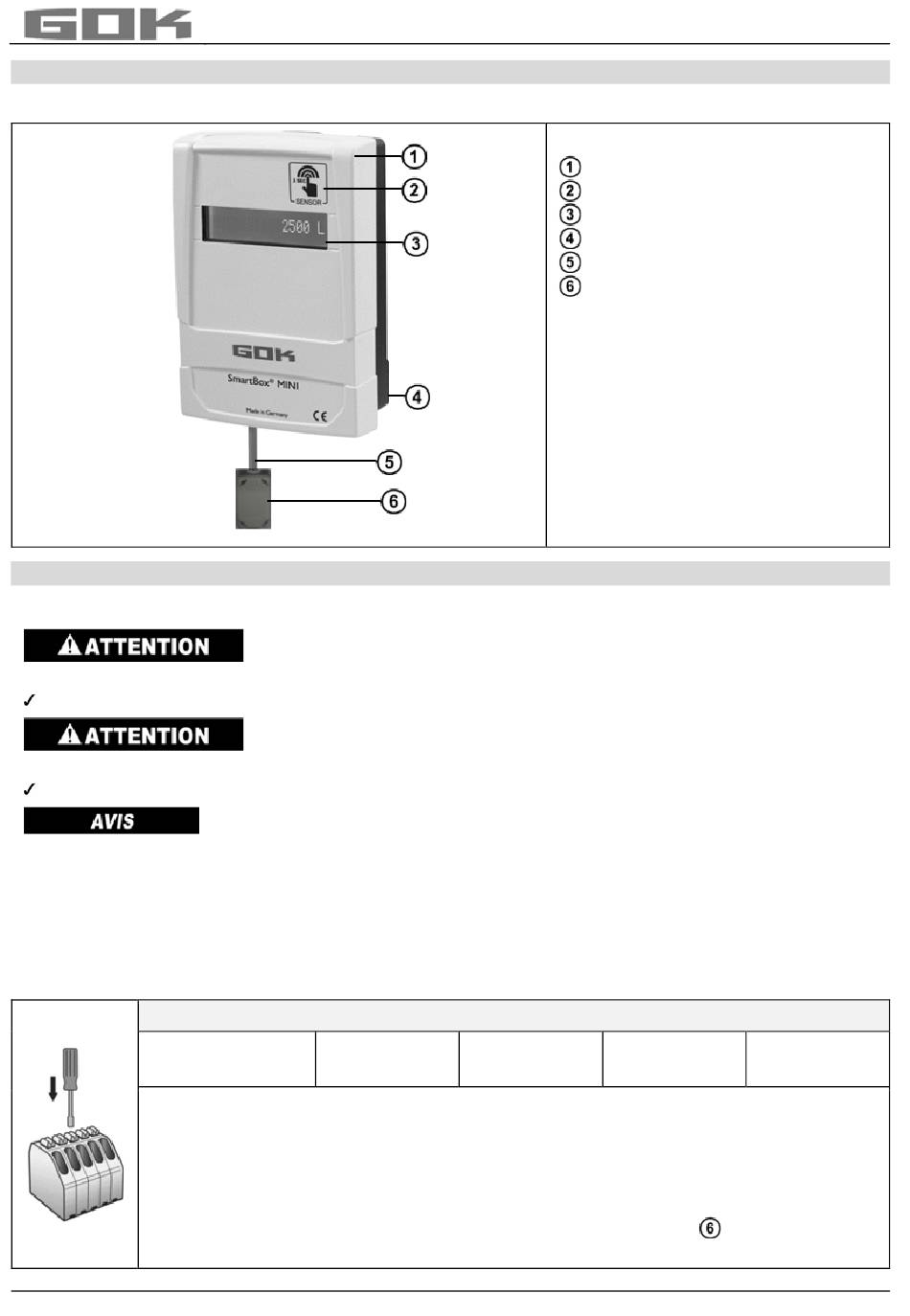

Structure de l'indicateur numérique

RACCORDS

Raccordement du câble à l'indicateur numérique
Risque d'endommagement définitif de l'indicateur numérique.
N'insérer les piles qu'après avoir raccordé le câble de raccordement !
Le fonctionnement conforme n'est plus garanti.
Contrôle de l'affectation des bornes !
couvercle du boîtier étant ouvert.
Raccorder le câble à l'indicateur numérique :
• Percer délicatement la membrane blanche du passage de câble.
• Introduire le câble de raccordement par l'ouverture prévue à cet effet dans la partie
inférieure du boîtier.
• Raccorder les conducteurs de couleur en respectant l'affectation des bornes.
Affectation des bornes de gauche à droite :
ws = blanc
Raccordement du câble :
• Appuyer sur le dispositif de déverrouillage à l'aide d'un tournevis approprié.
• Insérer les conducteurs de couleur dans l'orifice du bornier.
• Relâcher le dispositif de déverrouillage.
• Contrôler que le raccordement est solidement fixé. Monter solidement le
dispositif de décharge de traction. Placer la ferrite à rabat
• Insérer les piles dans le compartiment à piles de l'indicateur numérique.
28 900 50 a
Dysfonctionnement en cas de contacts des câbles sous tension !
Dysfonctionnement en cas de câblage incorrect !
La fixation du câble de raccordement s'effectue hors tension, le
1
bn = marron
2 3
gn = vert
SmartBox MINI
Boîtier de l'indicateur
Capteur
Écran
Partie inférieure du boîtier
Câble de raccordement
Ferrite à rabat
4
gb = jaune
près du boîtier.
5
gr = gris
