AUFBAU

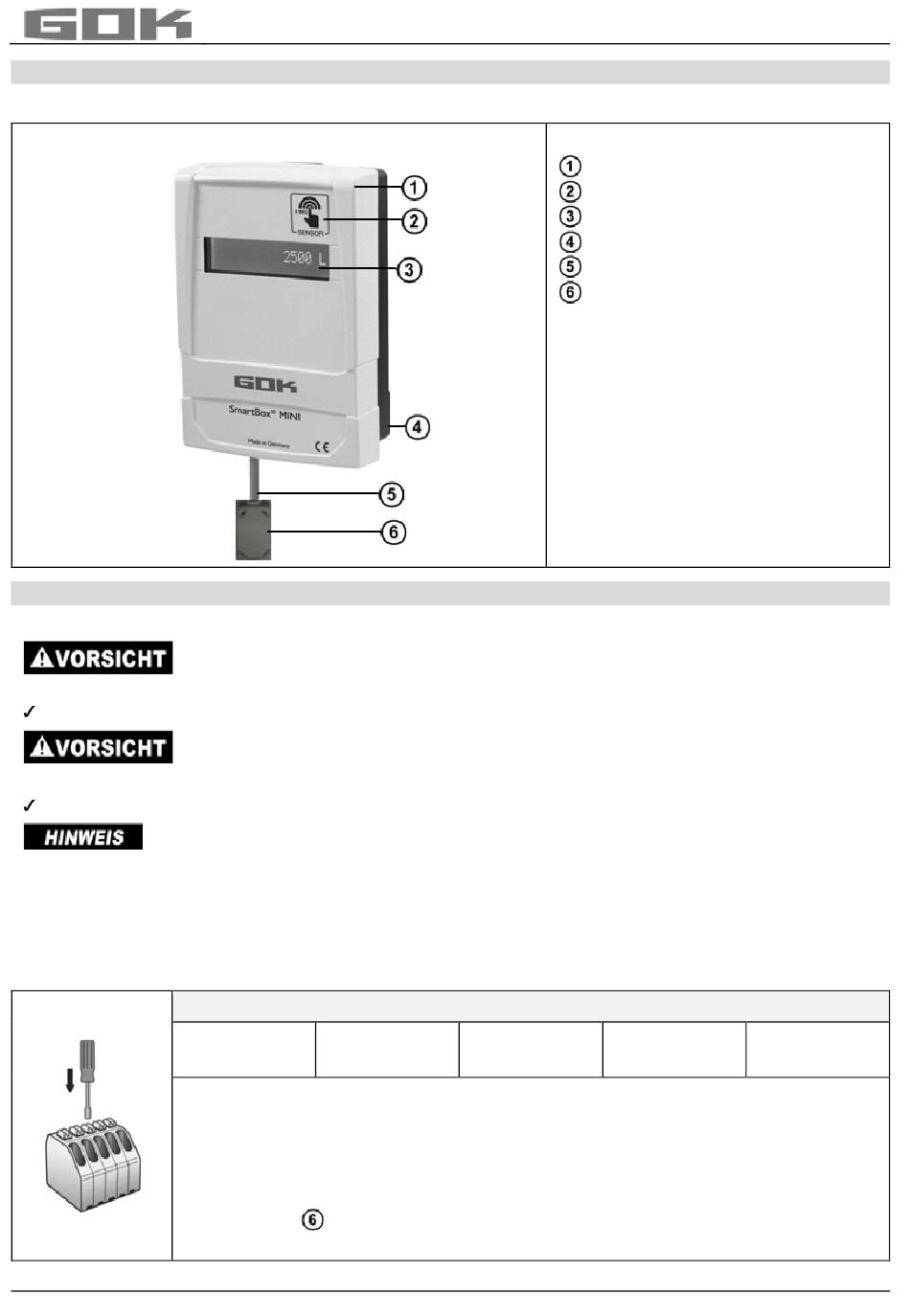

Aufbau digitales Anzeigegerät
ANSCHLÜSSE
Anschluss Verbindungskabel an das digitale Anzeigegerät
Funktionsstörung durch Kabelberührung unter Spannung!
Dauerhafte Beschädigung des digitalen Anzeigegerätes nicht ausgeschlossen.
Batterien erst einlegen, nachdem Verbindungskabel angeschlossen wurde!
Funktionsstörung durch falsche Verkabelung!
Die ordnungsgemäße Funktion ist nicht mehr gewährleistet.
Kontrolle der Anschlussbelegung!
Das Befestigen des Verbindungskabels erfolgt stromlos bei geöffnetem Gehäusedeckel.
Das Verbindungskabel an das digitale Anzeigegerät anschließen:
• Weiße Membran für die Kabeldurchführung vorsichtig durchstechen.
• Verbindungskabel durch die Kabelöffnung des Gehäuseunterteils führen.
• Die farbigen Kabeladern nach Anschlussbelegung anschließen.
Anschlussbelegung von links nach rechts:
ws = Weiß
Anschluss des Verbindungskabels:
• Betätigungsdrücker mit geeignetem Schraubendreher eindrücken.
• Die farbigen Kabeladern in die Öffnung der Klemmleiste stecken.
• Betätigungsdrücker loslassen.
• Verbindung auf festen Sitz kontrollieren. Zugentlastung fest montieren.
• Klappferrit
• Batterien in das Batteriefach des digitalen Anzeigegerätes einlegen.
4 / 87
1 2
bn = Braun
nahe dem Gehäuse positionieren.
Gehäusedeckel
Sensor
Display
Gehäuseunterteil
Verbindungskabel
Klappferrit
3
gn = Grün gb = Gelb
SmartBox MINI
4 5
gr = Grau
28 900 50 a
