3 Aufbau
Dieses Kapitel informiert Sie über den Aufbau und die Zubehörteile des Geräts.
3.1
Aufbau Grundgerät
Der Gemüseschneider ANLIKER XXL PRO besteht aus einem Grundgerät auf Rollen und einem ab-
nehmbaren Aufsatz. Je nach Aufsatz kann das Gerät für unterschiedliche Arbeiten verwendet wer-
den
Das Grundgerät enthält den Antrieb mit Stromversorgung und die Bedienungselemente. In Abbil-
dung 2 sind die Systemteile des Grundgerät ersichtlich.
Die Bilder dienen der Veranschaulichung.
Detaillierte Angaben über die Abmessungen finden Sie auf dem Massbild Abbildung 45.

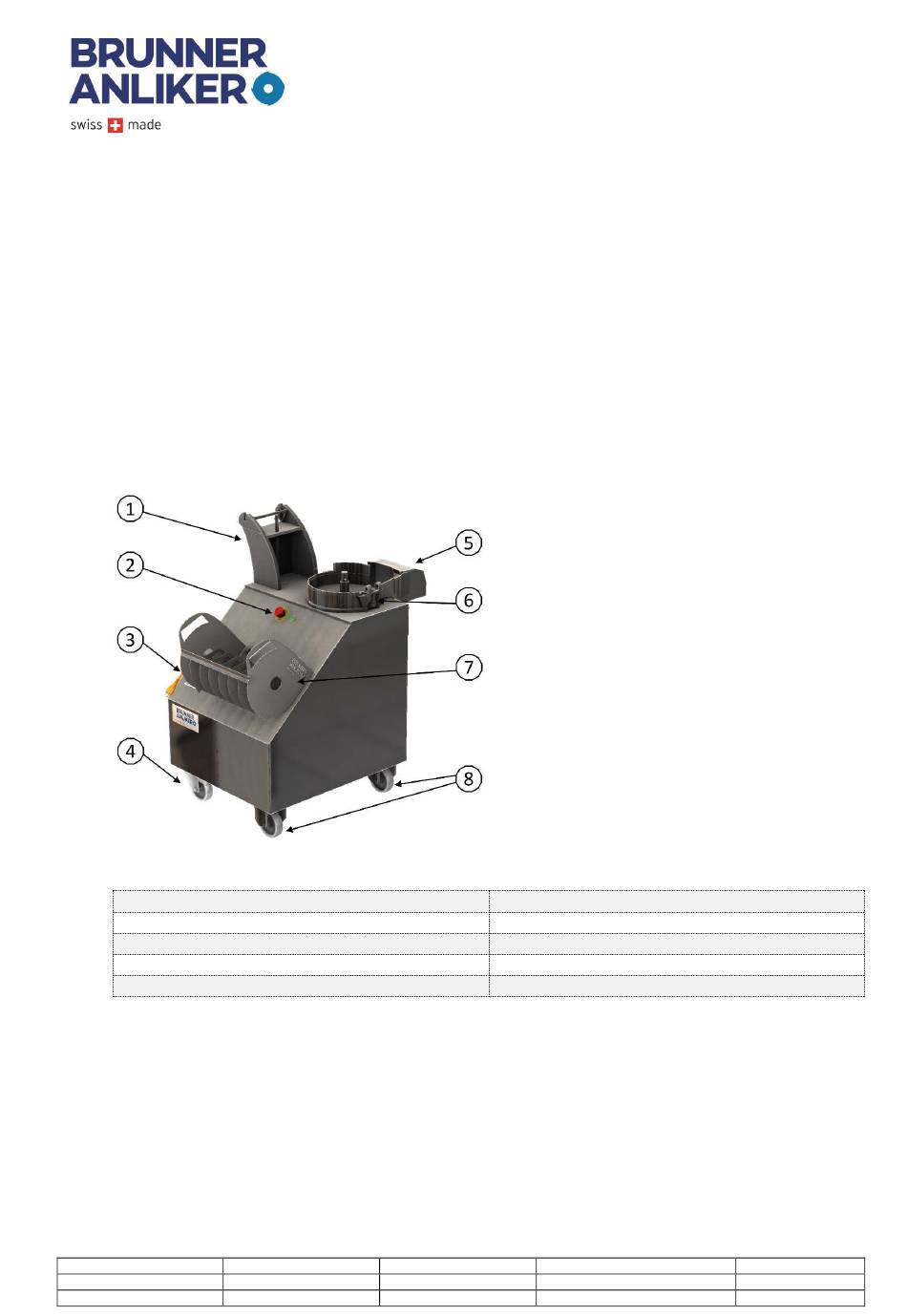

Abb. 2:
Systembezeichnung Grundgerät
Pos.
1 Haltebügel
2 Bedienelemente
3 Netzkabel mit Halterung
4 Lenkrollen mit Feststellbremse
Tabelle 2: Systembezeichnung Grundgerät
