Aufbau; Aufbau Grundgerät; Abb. 2: Systembezeichnung Grundgerät - BRUNNER ANLIKER ANLIKER XXL Betriebsanleitung

3 Aufbau

Dieses Kapitel informiert Sie über den Aufbau und die Zubehörteile des Geräts.
3.1 Aufbau Grundgerät
Der Gemüseschneider GSM ANLIKER XXL besteht aus einem Grundgerät auf Rollen und einem ab-
nehmbaren Aufsatz. Je nach Aufsatz kann das Gerät für unterschiedliche Arbeiten verwendet wer-
den
Das Grundgerät enthält den Antrieb mit Stromversorgung und die Bedienungselemente. In Abbil-
dung 2 sind die Systemteile des Grundgerät ersichtlich.
Die Bilder dienen der Veranschaulichung.
Detaillierte Angaben über die Abmessungen finden Sie auf dem Massbild Abbildung 31.

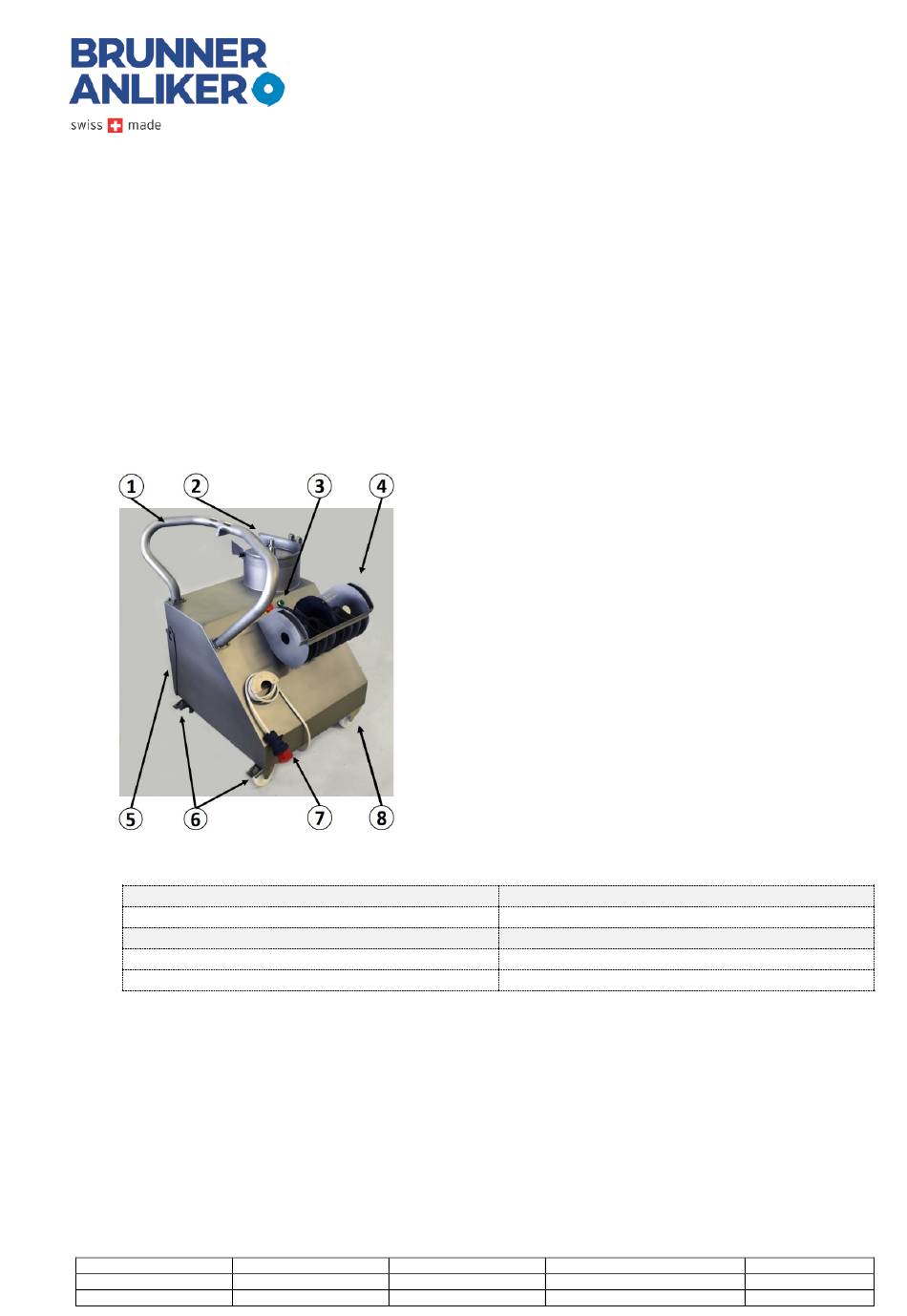

Abb. 2:
Systembezeichnung Grundgerät
Pos.
1 Stützrohr
2 Gehäuse Oberteil
3 Bedienelemente
4 Schneidscheibenhalter
Tabelle 2: Systembezeichnung Grundgerät
Ausgestellt:
Ralph Moretti
04.07.2019
Geprüft: Geändert:
Pos.
5 Klappbarer Tisch - Ansicht: eingeklappt
6 2 Lenkrollen mit Feststellbremse
7 Netzkabel mit Halterung
8 2 Festrollen
