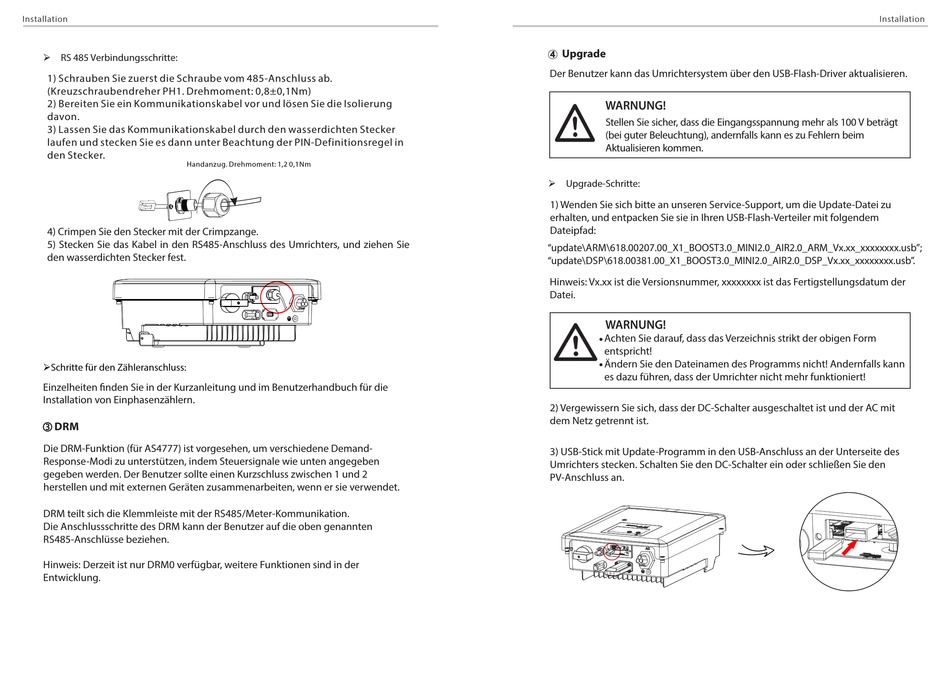

SolaX Power X1-Serie Benutzerhandbuch Seite 16

Installation
 RS 485 Verbindungsschritte:
1) Schrauben Sie zuerst die Schraube vom 485-Anschluss ab.
(Kreuzschraubendreher PH1. Drehmoment: 0,8±0,1Nm)
2) Bereiten Sie ein Kommunikationskabel vor und lösen Sie die Isolierung
davon.
3) Lassen Sie das Kommunikationskabel durch den wasserdichten Stecker
laufen und stecken Sie es dann unter Beachtung der PIN-Definitionsregel in
den Stecker.
Handanzug. Drehmoment: 1,2 0,1Nm
4) Crimpen Sie den Stecker mit der Crimpzange.
5) Stecken Sie das Kabel in den RS485-Anschluss des Umrichters, und ziehen Sie
den wasserdichten Stecker fest.
Schritte für den Zähleranschluss:
Einzelheiten nden Sie in der Kurzanleitung und im Benutzerhandbuch für die
Installation von Einphasenzählern.
DRM
Die DRM-Funktion (für AS4777) ist vorgesehen, um verschiedene Demand-
Response-Modi zu unterstützen, indem Steuersignale wie unten angegeben
gegeben werden. Der Benutzer sollte einen Kurzschluss zwischen 1 und 2
herstellen und mit externen Geräten zusammenarbeiten, wenn er sie verwendet.
DRM teilt sich die Klemmleiste mit der RS485/Meter-Kommunikation.
Die Anschlussschritte des DRM kann der Benutzer auf die oben genannten
RS485-Anschlüsse beziehen.
Hinweis: Derzeit ist nur DRM0 verfügbar, weitere Funktionen sind in der
Entwicklung.
Upgrade
4
Der Benutzer kann das Umrichtersystem über den USB-Flash-Driver aktualisieren.
WARNUNG!
Stellen Sie sicher, dass die Eingangsspannung mehr als 100 V beträgt
(bei guter Beleuchtung), andernfalls kann es zu Fehlern beim
Aktualisieren kommen.
 Upgrade-Schritte:
1) Wenden Sie sich bitte an unseren Service-Support, um die Update-Datei zu
erhalten, und entpacken Sie sie in Ihren USB-Flash-Verteiler mit folgendem
Dateipfad:
"update\ARM\618.00207.00_X1_BOOST3.0_MINI2.0_AIR2.0_ARM_Vx.xx_xxxxxxxx.usb";
"update\DSP\618.00381.00_X1_BOOST3.0_MINI2.0_AIR2.0_DSP_Vx.xx_xxxxxxxx.usb".
Hinweis: Vx.xx ist die Versionsnummer, xxxxxxxx ist das Fertigstellungsdatum der
Datei.
WARNUNG!
Achten Sie darauf, dass das Verzeichnis strikt der obigen Form
•
entspricht!
• Ändern Sie den Dateinamen des Programms nicht! Andernfalls kann
es dazu führen, dass der Umrichter nicht mehr funktioniert!
2) Vergewissern Sie sich, dass der DC-Schalter ausgeschaltet ist und der AC mit
dem Netz getrennt ist.
3) USB-Stick mit Update-Programm in den USB-Anschluss an der Unterseite des
Umrichters stecken. Schalten Sie den DC-Schalter ein oder schließen Sie den
PV-Anschluss an.
