G E B R U I K S A A N W I J Z I N G
Draadloze inbouwschakelaar „RSLU"
Bestelnr. 640302
Beoogd gebruik
Met de draadloze inbouwschakelaar kan een daarop aangesloten verbruiker met een daarvoor
bestemde draadloze afstandschakelaar van het RSL-systeem draadloos worden in- resp. uit-
geschakeld.
De draadloze inbouwschakelaar is uitsluitend geschikt voor de werking op netspanning
(230 V/AC, 50 Hz). Een belasting van maximaal 2000 Watt (Ohms) of maximaal 300 Watt
(inductief) kan worden aangesloten.
Een andere toepassing dan hierboven beschreven, leidt tot beschadiging van dit product;
daarnaast bestaat gevaar van bijv. kortsluiting, brand of een elektrische schok. Er mag niets
aan dit product worden gewijzigd of omgebouwd!
Volg absoluut de veiligheidsaanwijzingen in deze gebruiksaanwijzing op. Lees de gebruiksaan-
wijzing zorgvuldig door, berg ze goed op.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende be-
drijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle
rechten voorbehouden.
Omvang van de levering
• Draadloze inbouwschakelaar
• Gebruiksaanwijzing
Verklaring van symbolen
Dit symbool geeft aan wanneer er gevaar bestaat voor uw gezondheid, bijv. door
een elektrische schok.
Het symbool met het uitroepteken wijst op bijzondere gevaren bij de hantering, het
gebruik en de bediening.
Het „Hand"-symbool staat voor speciale tips en bedieningsinstructies.
Veiligheidsaanwijzingen

L ees de volledige handleiding vóór het in gebruik nemen goed door, deze bevat
belangrijke aanwijzingen voor de juiste manier van monteren en de werking.
Bij schade, veroorzaakt door het niet inachtnemen van deze gebruiksaanwij-
zing, vervalt het recht op waarborg/garantie! Wij aanvaarden geen aansprake-
lijkheid voor gevolgschade!
Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk
letsel, veroorzaakt door ondeskundig gebruik of het niet opvolgen van de vei-
ligheidsaanwijzingen! In dergelijke gevallen vervalt de waarborg/garantie!
Let op!
Uitsluitend een erkende vakman (bijv. elektricien), die vertrouwd is met de
desbetreffende voorschriften (bijv. KEMA), mag het product installeren!
Door ondeskundig werken onder netspanning brengt u niet alleen uw eigen
veiligheid, maar ook die van anderen in gevaar!
Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan
aan een vakman over.
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of
wijzigen van het apparaat niet toegestaan. Haal het product nooit uit elkaar!
• Dit product is geen speelgoed: houd het daarom buiten bereik van kinderen! Kans
op een levensgevaarlijke elektrische schok!
• Gebruik dit product niet in ziekenhuizen of medische inrichtingen. Alhoewel de
zenders van het RSL-systeem slechts relatief zwakke radiosignalen uitzenden,
kunnen deze functiestoringen bij levensbehoudende systemen veroorzaken. Dit
geldt mogelijk ook in andere omgevingen.
• Gebruik het product uitsluitend op netspanning (zie hoofdstukken „Aansluiting en
montage" en „Technische gegevens" ). Probeer het product nooit op een andere
spanning te gebruiken, hierdoor wordt het onherstelbaar beschadigd.
• De montage mag pas dan plaatsvinden, als de snoeren naar de draadloze in-
bouwschakelaar voor alle polen van de netspanning zijn losgekoppeld. In het
andere geval bestaat levensgevaar door een elektrische schok!
• De installatiekant wordt door een meerpolige splitter van netspanning voorzien
(b.v. RCD-vermogenschakelaar).
• Monteer en gebruik het product uitsluitend in droge, gesloten binnenruimtes, het
mag niet vochtig of nat worden! Raak het product ook nooit met natte of vochtige
handen aan! Er bestaat levensgevaar door een elektrische schok!
• Gebruik het product uitsluitend permanent gemonteerd. Plaats het product bijv. in
een geschikte doos (verzonken of op de wand).
All manuals and user guides at all-guides.com
www.conrad.com
Versie 03/15
Montagevoorbereidingen
• De draadloze inbouwschakelaar moet in een geschikte doos (op de wand of verzonden) of in
• Gebruik de draadloze inbouwschakelaar uitsluitend permanent gemonteerd.
• De installatie van de draadloze inbouwschakelaar mag uitsluitend worden uitgevoerd als de betref-
• Controleer met een geschikt meetinstrument of het netsnoer spanningsvrij is.
Aansluiten en monteren
De draadloze inbouwschakelaar is optimaal geschikt om een conventionele wandschakelaar
van een extra draadloze schakelfunctie te voorzien. Dit betekent dat de bestaande wandscha-
kelaar behouden blijft, de tot nu toe met de wandschakelaar geschakelde verbruiker (bijv. een
kamerverlichting) kan nu echter uitsluitend met een draadloze inbouwschakelaar of een draad-
loze afstandsbediening van het RSL-systeem worden geschakeld.
Daarvoor is het noodzakelijk dat de verzonken doos genoeg ruimte biedt om de draadloze
inbouwschakelaar achter de vorige wandschakelaar te plaatsen.
• Maak de afdekking van de door u gebruikte wandschakelaar

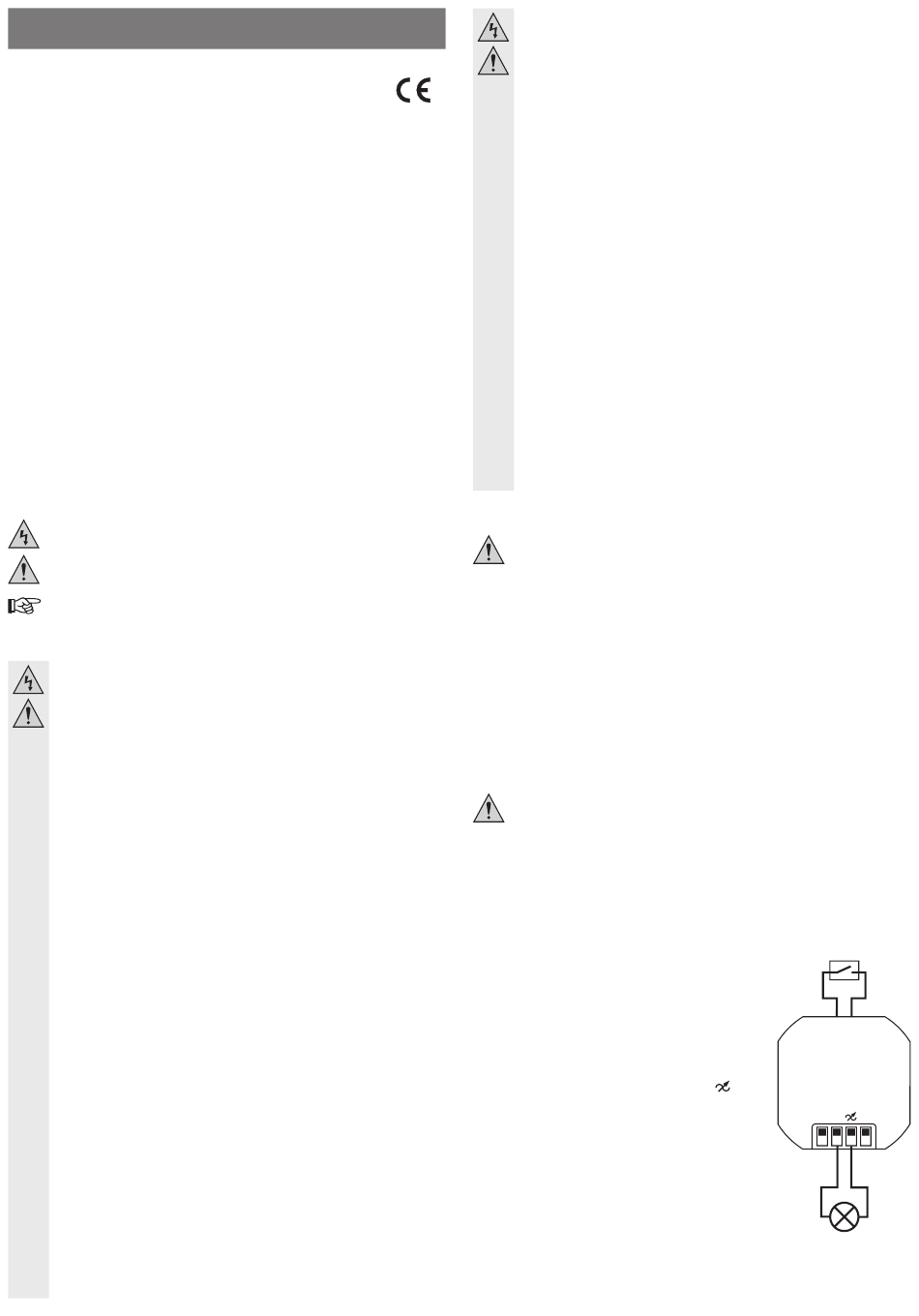

• Verbind beide kabels van de draadloze inbouwschakelaar met
• Sluit op de middelste twee schroefklemmen de verbruiker
• De buitenste twee schroefklemmen zijn voor de aansluiting op
• Plaats de draadloze inbouwschakelaar in de verzonken doos.
• De toets aan de achterkant van de behuizing dient voor de pro-
• Gebruik het product niet in ruimtes of onder ongunstige omstandigheden waarbij
brandbare gassen, dampen of stoffen aanwezig (kunnen) zijn! Explosiegevaar!
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware
mechanische belastingen.
• Stel - als aannemelijk is dat gevaarloos gebruik niet langer mogelijk is - het pro-
duct buiten bedrijf en borg het tegen onbedoeld gebruik. Raak de draadloze in-
bouwschakelaar noch een daarop aangesloten apparaat aan.
Koppel de draadloze inbouwschakelaar los van de netspanning door de bijbe-
horende zekeringautomaat uit te schakelen resp. de zekering eruit te draaien.
Schakel bovendien de bijhorende aardlekschakelaar uit, zodat het netsnoer voor
alle polen van de voedingsspanning is losgekoppeld.
Laat een vakman vervolgens het product controleren.
• Ga ervan uit dat veilig gebruik niet langer mogelijk is, als:
- het product zichtbaar is beschadigd
- het product niet of niet langer correct werkt (flakkerend licht, rook resp. brand-
lucht, hoorbare knisperingen, verkleuringen van het product of aangrenzende
omgevingen)
- het product gedurende langere tijd onder ongunstige omstandigheden is opges-
lagen
- het apparaat aan zware transportbelastingen heeft blootgestaan
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed zijn.
• Bij industriële voorzieningen dienen de ongevalpreventievoorschriften van de
bond voor industriële beroepscoöperaties voor elektrische installaties en bedrijfs-
middelen te worden nageleefd!
• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vra-
gen hebt die niet in deze gebruiksaanwijzing worden beantwoord.
Houd rekening met de paragraaf „Veiligheidsaanwijzingen"!
een andere daarvoor geschikte behuizing worden gemonteerd en gebruikt.
fende stroomgroep spanningsvrij is. Schakel daarvoor het netsnoer stroomloos door de bijbehoren-
de zekeringautomaat uit te schakelen resp. de zekering eruit te draaien. Borg de zekeringautomaat
tegen ongeautoriseerd opnieuw inschakelen, bijv. door een waarschuwing aan te brengen.
Schakel bovendien de bijhorende aardlekschakelaar uit, zodat het netsnoer voor alle polen
van de netspanning is losgekoppeld.
Neem de paragraaf „Montagevoorbereidingen"
los en haal deze uit de verzonken doos.
de beide schakelcontacten van uw wandschakelaar („S1"), zie
afbeelding rechts.
aan, zie afbeelding rechts.
De aansluiting „N" is de nuldraad, de aansluiting „
schakelde uitgang/fase/L.
de netspanning („N" = nuldraad, „L" = fase).
Let er tijdens de montage op, dat de toets op de achterkant
van de behuizing vrij is en niet abusievelijk wordt ingedrukt.
grammering van het RSL-schakelsysteem op een radiozender.
Neem daarom de volgende paragrafen in acht, voordat u de wandschakelaar weer in de
verzonken doos plaatst en bevestigt.
.
S1
" de ge-
N N L
