Aufbau Sitz XL
5
17
6
10
Assembly Seat XL
10
15
17
10
14
DE
10
1x Rückplatte
10
1x Oberseite
14
2x Linsenkopfschraube M3x16
15
2x Linsenkopfschraube M3x20
17
6x Stoppmutter M3

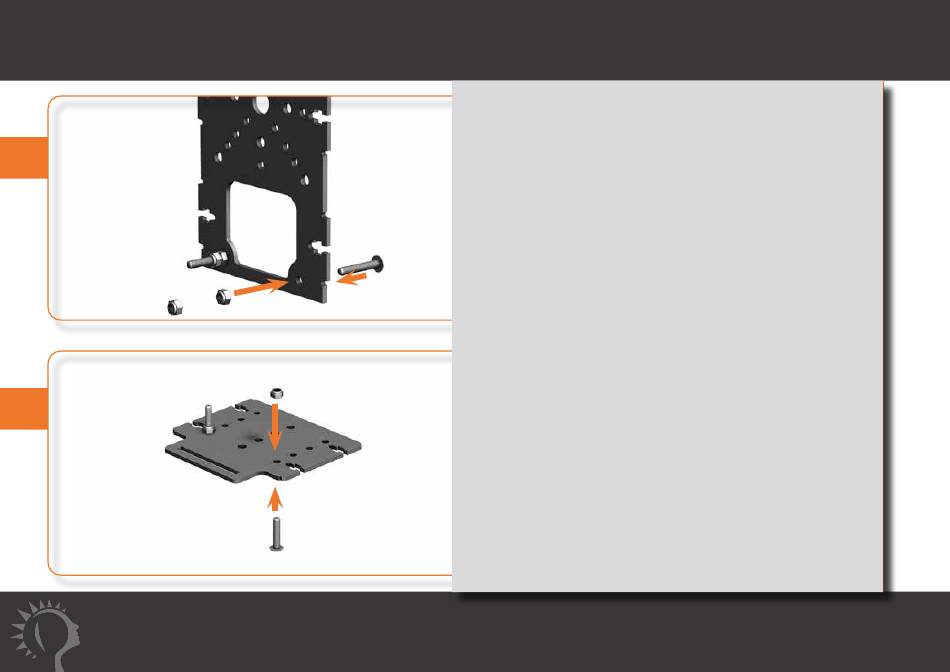

Nun wird die Rückplatte mit den M3x20
Schrauben vorbereitet.
Bild 5
Beachte,
dass auf jede Schraube 2 Muttern
aufgeschraubt werden. Dies stellt später
den nötigen Abstand zur Motorbefesti-
gung sicher.
In die Oberseite werden die M3x16 zur
Aufnahme der Tragestange geschraubt.
Bild 6
Hier wird nur eine Mutter verwen-
det. Die Position der Schrauben stellt
den Schwerpunkt ein.
Bei motorisiertem Aufbau ist wie im Bild
gezeigt, die hinterste mögliche Position
am sinnvollsten.
EN
10
1x backplate
10
1x top plate
14
2x pan-head screw M3x16
15
2x pan head screw M3x20
17
6x stop nut M3
Now prepare the back plate with the
M3x20 screws.
Fig. 5
Note that 2 nuts
are screwed onto each screw. This will
later ensure the necessary distance to
the motor mounting.
The M3x16 screws for the support rod
are screwed into the top plate.
Fig. 6
Only one nut is used here. The
position of the screws sets the centre of
gravity.
With motorised set-up, the rearmost
possible position as shown in the picture
is the most appropriate.
