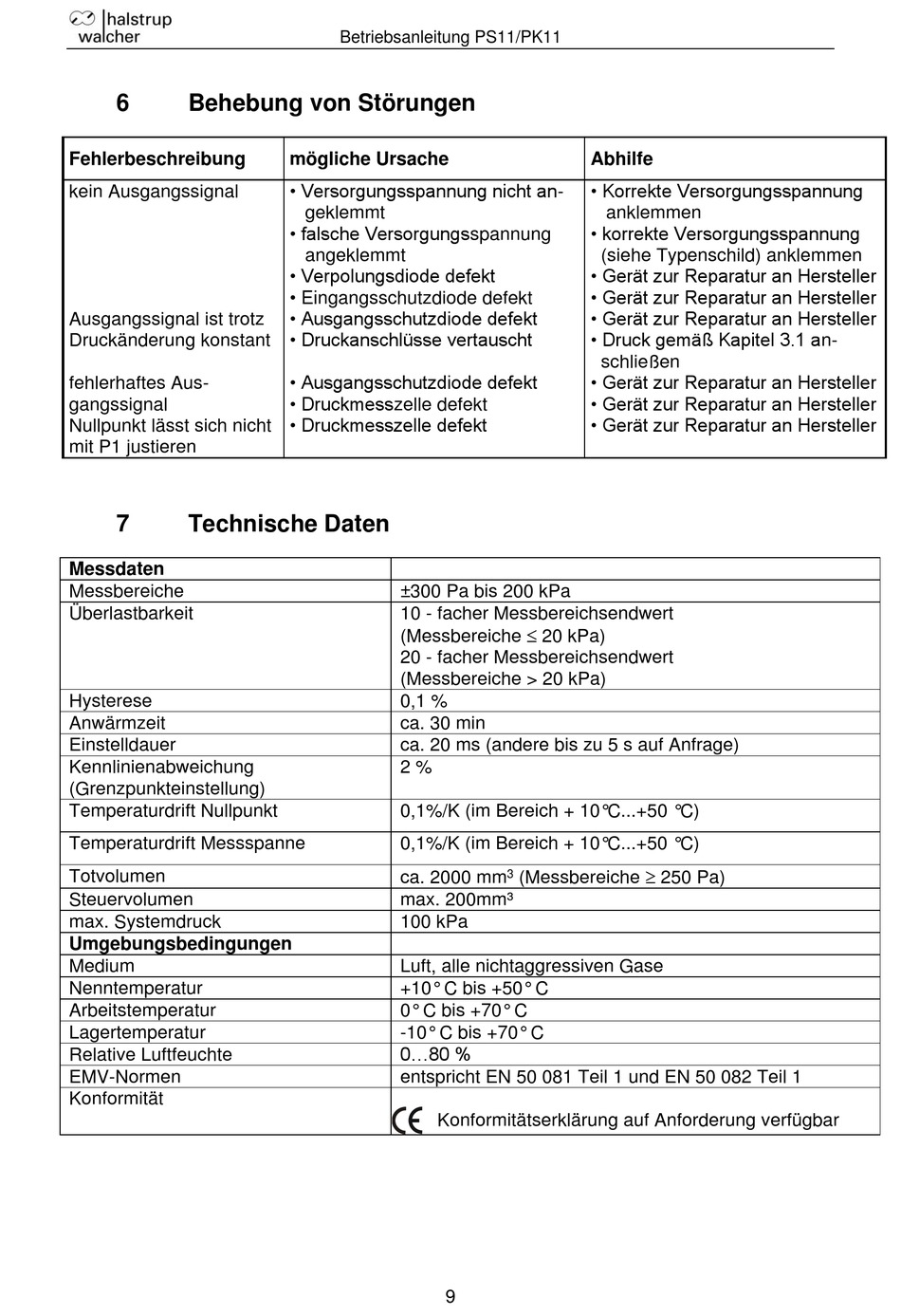

6 Behebung von Störungen
Fehlerbeschreibung
kein Ausgangssignal
Ausgangssignal ist trotz
Druckänderung konstant
fehlerhaftes Aus-
gangssignal
Nullpunkt lässt sich nicht
mit P1 justieren
7

Technische Daten

Messdaten
Messbereiche
Überlastbarkeit
Hysterese
Anwärmzeit
Einstelldauer
Kennlinienabweichung
(Grenzpunkteinstellung)
Temperaturdrift Nullpunkt
Temperaturdrift Messspanne
Totvolumen
Steuervolumen
max. Systemdruck
Umgebungsbedingungen
Medium
Nenntemperatur
Arbeitstemperatur
Lagertemperatur
Relative Luftfeuchte
EMV-Normen
Konformität
Betriebsanleitung PS11/PK11
mögliche Ursache
• Versorgungsspannung nicht an-
geklemmt
• falsche Versorgungsspannung
angeklemmt
• Verpolungsdiode defekt
• Eingangsschutzdiode defekt
• Ausgangsschutzdiode defekt
• Druckanschlüsse vertauscht
• Ausgangsschutzdiode defekt
• Druckmesszelle defekt
• Druckmesszelle defekt
±300 Pa bis 200 kPa
10 - facher Messbereichsendwert
(Messbereiche  20 kPa)
20 - facher Messbereichsendwert
(Messbereiche > 20 kPa)
0,1 %
ca. 30 min
ca. 20 ms (andere bis zu 5 s auf Anfrage)
2 %
0,1%/K (im Bereich + 10°C...+50 °C)
0,1%/K (im Bereich + 10°C...+50 °C)
ca. 2000 mm
max. 200mm³
100 kPa
Luft, alle nichtaggressiven Gase
+10° C bis +50° C
0° C bis +70° C
-10° C bis +70° C
0...80 %
entspricht EN 50 081 Teil 1 und EN 50 082 Teil 1
Konformitätserklärung auf Anforderung verfügbar
9
Abhilfe
• Korrekte Versorgungsspannung
anklemmen
• korrekte Versorgungsspannung
(siehe Typenschild) anklemmen
• Gerät zur Reparatur an Hersteller
• Gerät zur Reparatur an Hersteller
• Gerät zur Reparatur an Hersteller
• Druck gemäß Kapitel 3.1 an-
schließen
• Gerät zur Reparatur an Hersteller
• Gerät zur Reparatur an Hersteller
• Gerät zur Reparatur an Hersteller
(Messbereiche  250 Pa)
