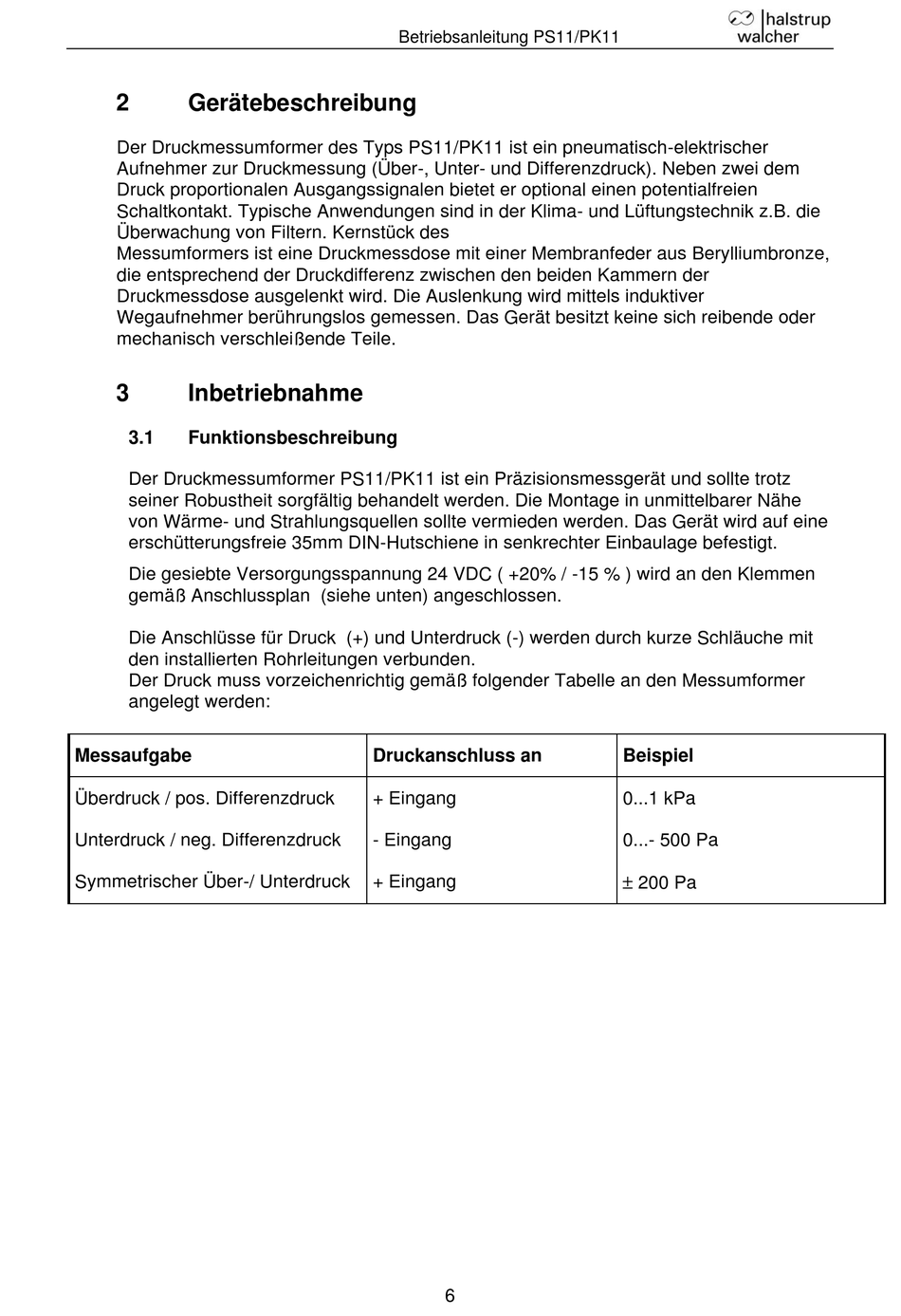

2
Gerätebeschreibung
Der Druckmessumformer des Typs PS11/PK11 ist ein pneumatisch-elektrischer
Aufnehmer zur Druckmessung (Über-, Unter- und Differenzdruck). Neben zwei dem
Druck proportionalen Ausgangssignalen bietet er optional einen potentialfreien
Schaltkontakt. Typische Anwendungen sind in der Klima- und Lüftungstechnik z.B. die
Überwachung von Filtern. Kernstück des
Messumformers ist eine Druckmessdose mit einer Membranfeder aus Berylliumbronze,
die entsprechend der Druckdifferenz zwischen den beiden Kammern der
Druckmessdose ausgelenkt wird. Die Auslenkung wird mittels induktiver
Wegaufnehmer berührungslos gemessen. Das Gerät besitzt keine sich reibende oder
mechanisch verschleißende Teile.
3
Inbetriebnahme
3.1
Funktionsbeschreibung
Der Druckmessumformer PS11/PK11 ist ein Präzisionsmessgerät und sollte trotz
seiner Robustheit sorgfältig behandelt werden. Die Montage in unmittelbarer Nähe
von Wärme- und Strahlungsquellen sollte vermieden werden. Das Gerät wird auf eine
erschütterungsfreie 35mm DIN-Hutschiene in senkrechter Einbaulage befestigt.
Die gesiebte Versorgungsspannung 24 VDC ( +20% / -15 % ) wird an den Klemmen
gemäß Anschlussplan (siehe unten) angeschlossen.
Die Anschlüsse für Druck (+) und Unterdruck (-) werden durch kurze Schläuche mit
den installierten Rohrleitungen verbunden.
Der Druck muss vorzeichenrichtig gemäß folgender Tabelle an den Messumformer
angelegt werden:
Messaufgabe
Überdruck / pos. Differenzdruck
Unterdruck / neg. Differenzdruck
Symmetrischer Über-/ Unterdruck
Betriebsanleitung PS11/PK11
Druckanschluss an
+ Eingang
- Eingang
+ Eingang
6
Beispiel
0...1 kPa
0...- 500 Pa
200 Pa
