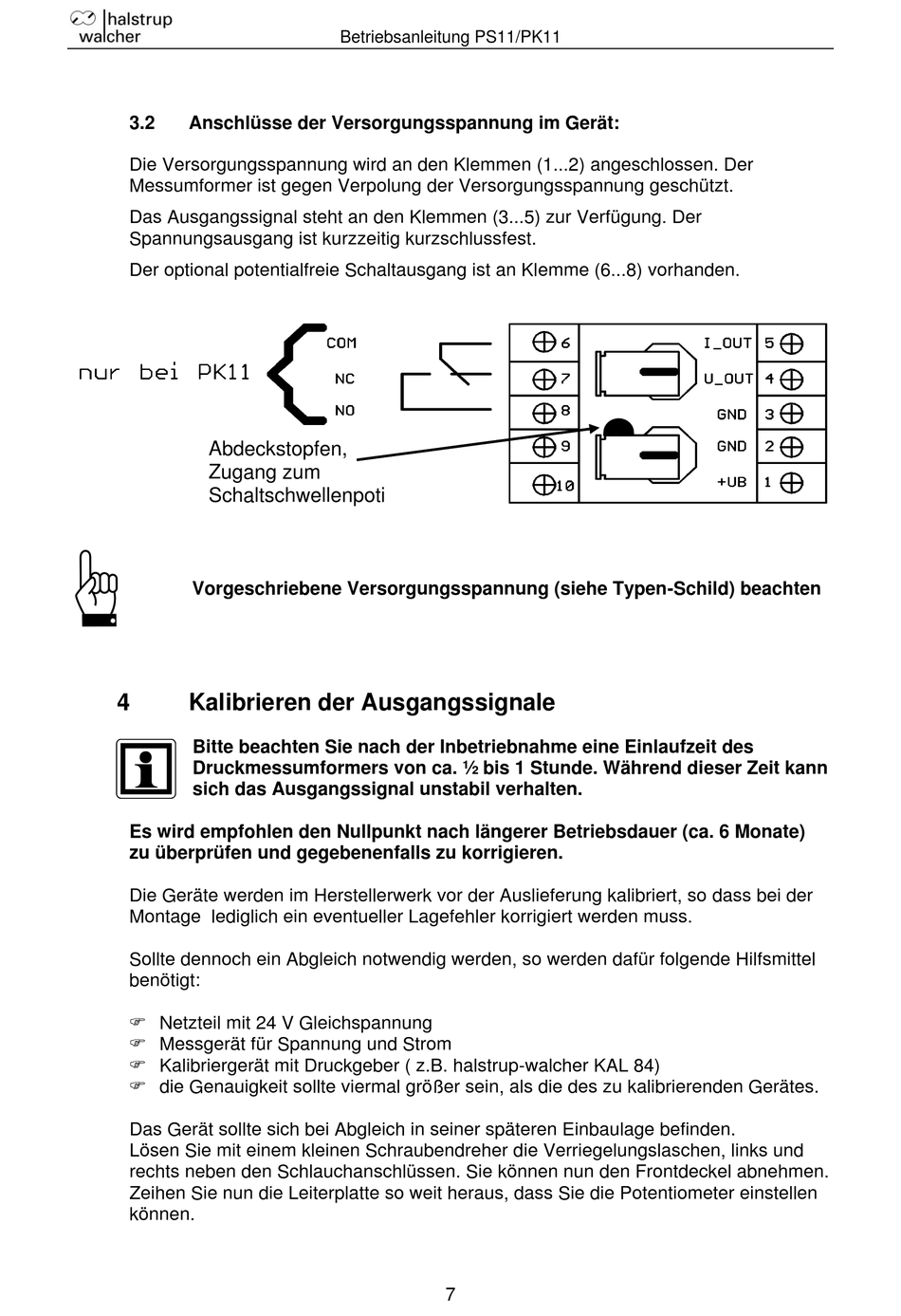

3.2
Anschlüsse der Versorgungsspannung im Gerät:
Die Versorgungsspannung wird an den Klemmen (1...2) angeschlossen. Der
Messumformer ist gegen Verpolung der Versorgungsspannung geschützt.
Das Ausgangssignal steht an den Klemmen (3...5) zur Verfügung. Der
Spannungsausgang ist kurzzeitig kurzschlussfest.
Der optional potentialfreie Schaltausgang ist an Klemme (6...8) vorhanden.
Abdeckstopfen,
Zugang zum
Schaltschwellenpoti
Vorgeschriebene Versorgungsspannung (siehe Typen-Schild) beachten
4
Kalibrieren der Ausgangssignale
Bitte beachten Sie nach der Inbetriebnahme eine Einlaufzeit des
Druckmessumformers von ca. ½ bis 1 Stunde. Während dieser Zeit kann
sich das Ausgangssignal unstabil verhalten.
Es wird empfohlen den Nullpunkt nach längerer Betriebsdauer (ca. 6 Monate)
zu überprüfen und gegebenenfalls zu korrigieren.
Die Geräte werden im Herstellerwerk vor der Auslieferung kalibriert, so dass bei der
Montage lediglich ein eventueller Lagefehler korrigiert werden muss.
Sollte dennoch ein Abgleich notwendig werden, so werden dafür folgende Hilfsmittel
benötigt:
Netzteil mit 24 V Gleichspannung
Messgerät für Spannung und Strom
Kalibriergerät mit Druckgeber ( z.B. halstrup-walcher KAL 84)
die Genauigkeit sollte viermal größer sein, als die des zu kalibrierenden Gerätes.
Das Gerät sollte sich bei Abgleich in seiner späteren Einbaulage befinden.
Lösen Sie mit einem kleinen Schraubendreher die Verriegelungslaschen, links und
rechts neben den Schlauchanschlüssen. Sie können nun den Frontdeckel abnehmen.
Zeihen Sie nun die Leiterplatte so weit heraus, dass Sie die Potentiometer einstellen
können.
Betriebsanleitung PS11/PK11
